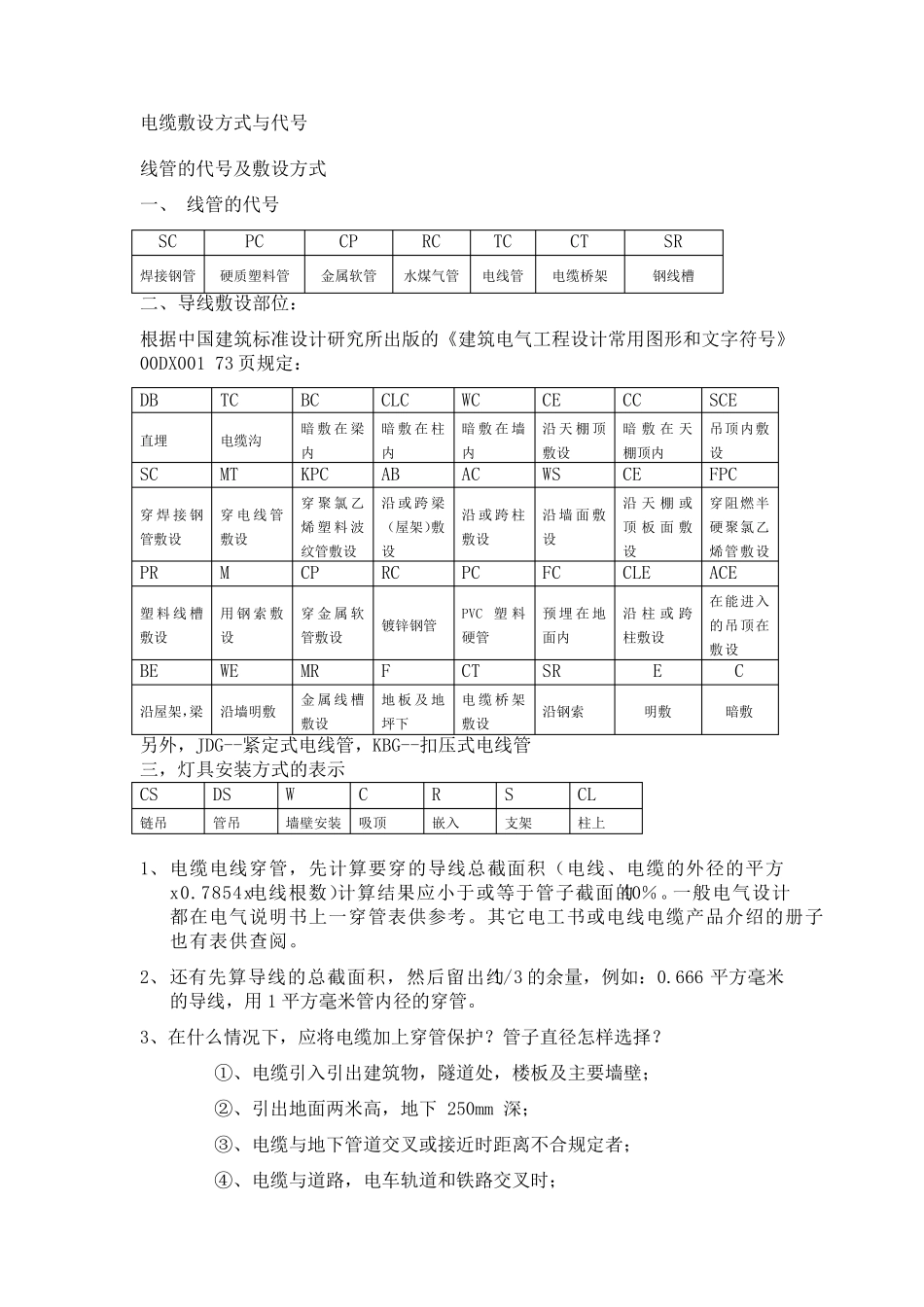

电 缆 敷 设 方 式 与 代 号 线 管 的 代 号 及 敷 设 方 式 一 、 线 管 的 代 号 SC PC CP RC TC CT SR 焊 接 钢 管 硬 质 塑 料 管 金 属 软 管 水 煤 气 管 电 线 管 电 缆 桥 架 钢 线 槽 二 、 导 线 敷 设 部 位 : 根 据 中 国 建 筑 标 准 设 计 研 究 所 出 版 的 《 建 筑 电 气 工 程 设 计 常 用 图 形 和 文 字 符 号 》00DX001 73 页 规 定 : DB TC BC CLC WC CE CC SCE 直 埋 电 缆 沟 暗 敷 在 梁内 暗 敷 在 柱内 暗 敷 在 墙内 沿 天 棚 顶敷 设 暗敷在天棚 顶 内 吊 顶 内 敷设 SC MT KPC AB AC WS CE FPC 穿 焊 接 钢管 敷 设 穿 电 线 管敷 设 穿 聚 氯 乙烯 塑 料 波纹 管 敷 设 沿 或 跨 梁( 屋 架 )敷设 沿 或 跨 柱敷 设 沿 墙 面 敷设 沿天棚或顶板面敷设 穿 阻 燃 半硬 聚 氯 乙烯 管 敷 设 PR M CP RC PC FC CLE ACE 塑 料 线 槽敷 设 用 钢 索 敷设 穿 金 属 软管 敷 设 镀 锌 钢 管 PVC 塑 料硬 管 预 埋 在 地面 内 沿柱或跨柱 敷 设 在 能 进 入的 吊 顶 在敷 设 BE WE MR F CT SR E C 沿 屋 架 ,梁 沿 墙 明 敷 金 属 线 槽敷 设 地 板 及 地坪 下 电 缆 桥 架敷 设 沿 钢 索 明 敷 暗 敷 另 外 , JDG--紧 定 式 电 线 管 , KBG--扣 压 式 电 线 管 三 , 灯 具 安 装 方 式 的 表 示 CS DS W C R S CL 链 吊 管 吊 墙 壁 安 装 吸 顶 嵌 入 支 架 柱 上 1、 电 缆 电 线 穿 管 , 先 计 算 要穿 的 导 线 总截面 积( 电 线 、 电 缆 的 外 径的 平方x0.7854x电 线 根 数)计 算 结果应小于或 等于管 子截面 的40%。一 般电 气 设 计都在 电 气 说明 书上 一 穿 管 表 供参考。其它电 工 书或 电 线 电 缆 产品介绍的 册子也有表 供查阅。 2、 还有先 算 导 线 的 总截面 积, 然后留出 约1/3 的 余量, 例如: 0.666 平方 毫米的 导 线 , 用 1 平方 毫米管 内 径的 穿 管 。 3、 在 什么情况下 , 应将电 缆 加上 穿 管 保护?管 子直 ...
