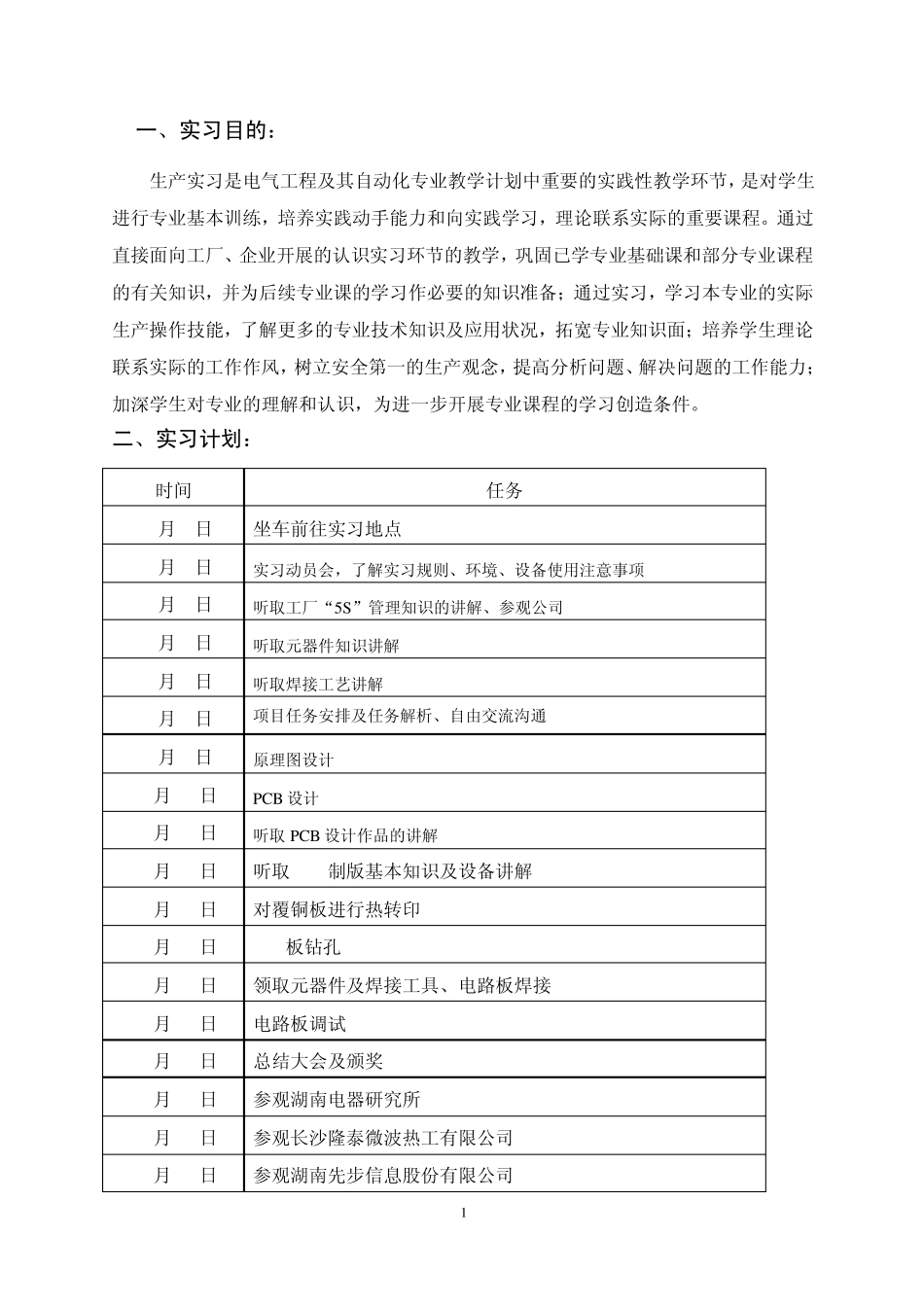

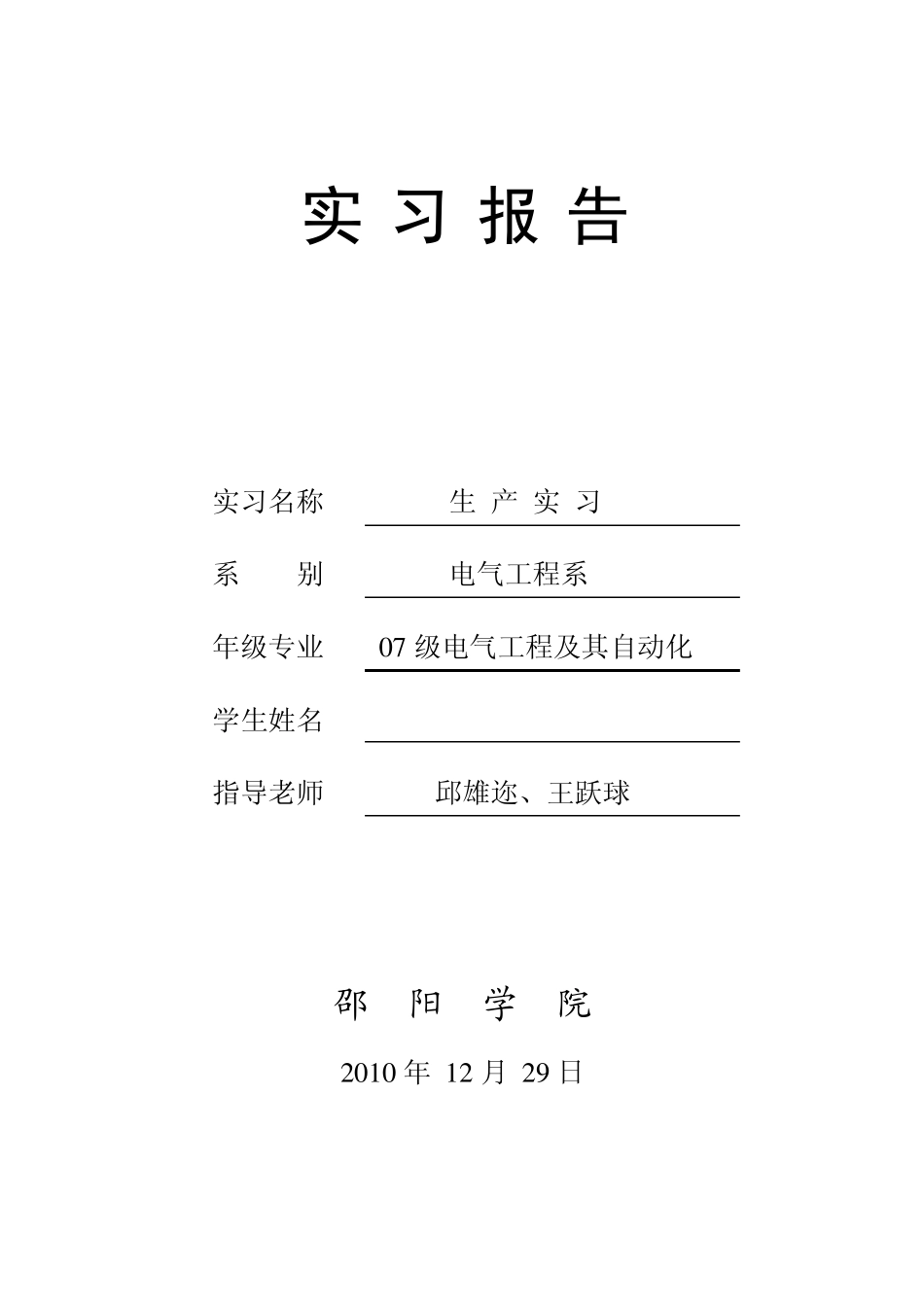

实 习 报 告 实习名称 生 产 实 习 系 别 电气工程系 年级专业 0 7 级电气工程及其自动化 学生姓名 指导老师 邱雄迩、王跃球 邵 阳 学 院 2 0 1 0 年 1 2 月 2 9 日 1 一、实习目的： 生产实习是电气工程及其自动化专业教学计划中重要的实践性教学环节，是对学生进行专业基本训练，培养实践动手能力和向实践学习，理论联系实际的重要课程。通过直接面向工厂、企业开展的认识实习环节的教学，巩固已学专业基础课和部分专业课程的有关知识，并为后续专业课的学习作必要的知识准备；通过实习，学习本专业的实际生产操作技能，了解更多的专业技术知识及应用状况，拓宽专业知识面；培养学生理论联系实际的工作作风，树立安全第一的生产观念，提高分析问题、解决问题的工作能力；加深学生对专业的理解和认识，为进一步开展专业课程的学习创造条件。 二、实习计划： 时间 任务 12月 3日 坐车前往实习地点 12月 4日 实习动员会，了解实习规则、环境、设备使用注意事项 12月 5日 听取工厂“5S”管理知识的讲解、参观公司 12月 6日 听取元器件知识讲解 12月 7日 听取焊接工艺讲解 12月 8日 项目任务安排及任务解析、自由交流沟通 12月 9日 原理图设计 12月 10日 PCB 设计 12月 11日 听取PCB 设计作品的讲解 12月 12日 听取PCB制版基本知识及设备讲解 12月 13日 对覆铜板进行热转印 12月 14日 PCB板钻孔 12月 15日 领取元器件及焊接工具、电路板焊接 12月 16日 电路板调试 12月 17日 总结大会及颁奖 12月 20日 参观湖南电器研究所 12月 21日 参观长沙隆泰微波热工有限公司 12月 22日 参观湖南先步信息股份有限公司 2 三、实习内容： 1、于 12月 4日-12月 17日在湖南省科瑞特科技股份有限公司学习并做出一个单片机最小系统：外部脉冲计数实验。要求实现功能：将其中两个按键分别定义为开始键、清除键。按下清除键后，所有计数值清 0,按下开始键后开始累加计数，计数范围为 0-99。 首先，我们先了解一些制版所需要的基本知识。 1 ）电子封装 封装最初的定义是：保护电路元件免受周围环境的影响（包括物理、化学的影响）。所以，在最初的微电子封装中，是用金属罐 (metal can) 作为外壳，用与外界完全隔离的、气密的方法，来保护脆弱的电子元件。但是，随着集成电路技术的发展，集成电路芯片的 I/O线越来越多，芯片的速度越来越快，功率也越来...
