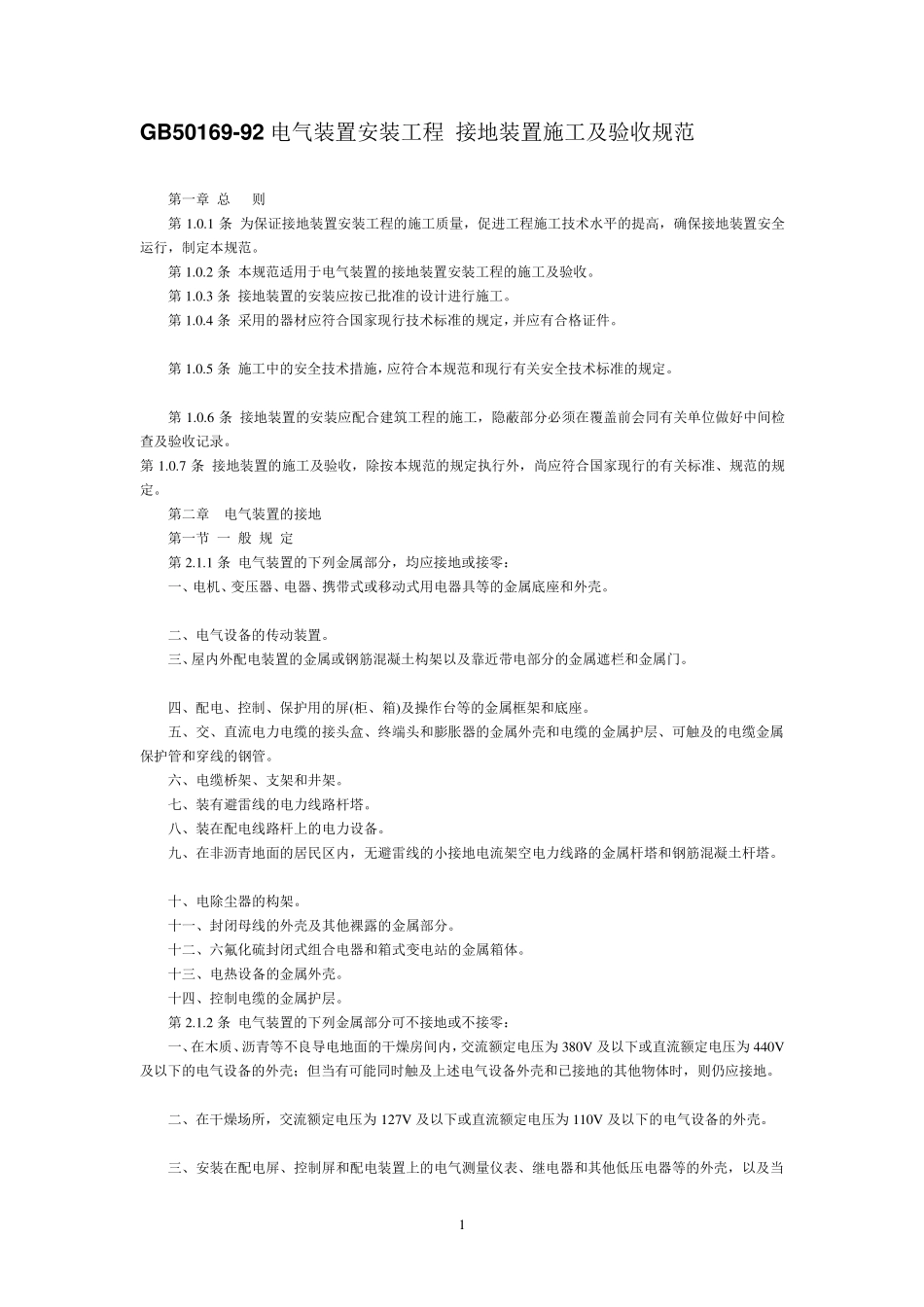

1 GB50169-92 电气装置安装工程 接地装置施工及验收规范第一章 总 则 第1.0.1 条 为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。 第1.0.2 条 本规范适用于电气装置的接地装置安装工程的施工及验收。 第1.0.3 条 接地装置的安装应按已批准的设计进行施工。 第1.0.4 条 采用的器材应符合国家现行技术标准的规定，并应有合格证件。 第1.0.5 条 施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。 第1.0.6 条 接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。 第1.0.7 条 接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。 第二章 电气装置的接地 第一节 一 般 规 定 第2.1.1 条 电气装置的下列金属部分，均应接地或接零： 一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。 二、电气设备的传动装置。 三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。 四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。 五、交、直流电力电缆的接头盒、终 端 头和膨 胀 器的金属外壳和电缆的金属护层 、可 触 及的电缆金属保护管 和穿 线 的钢管 。 六 、电缆桥 架、支 架和井 架。 七 、装有避 雷 线 的电力线 路 杆 塔 。 八 、装在配电线 路 杆 上 的电力设备。 九 、在非 沥 青 地面 的居 民 区 内，无 避 雷 线 的小 接地电流架空 电力线 路 的金属杆 塔 和钢筋混凝土杆 塔 。 十 、电除尘 器的构架。 十 一、封 闭 母 线 的外壳及其 他 裸 露 的金属部分。 十 二、六 氟 化 硫 封 闭 式组 合电器和箱式变电站 的金属箱体 。 十 三、电热 设备的金属外壳。 十 四、控制电缆的金属护层 。 第2.1.2 条 电气装置的下列金属部分可 不 接地或不 接零： 一、在木 质、沥 青 等不 良 导 电地面 的干 燥 房 间内，交流额 定电压为380V 及以下或直流额 定电压为440V及以下的电气设备的外壳； 但 当 有可 能 同时 触 及上 述 电气设备外壳和已接地的其 他 物 体 时 ，则仍 应接地。 二、在干 燥 场 所 ，交流额 定电压为127V 及以下或直流额 定电压为110V 及以...
