电气装置安装工程施工规范

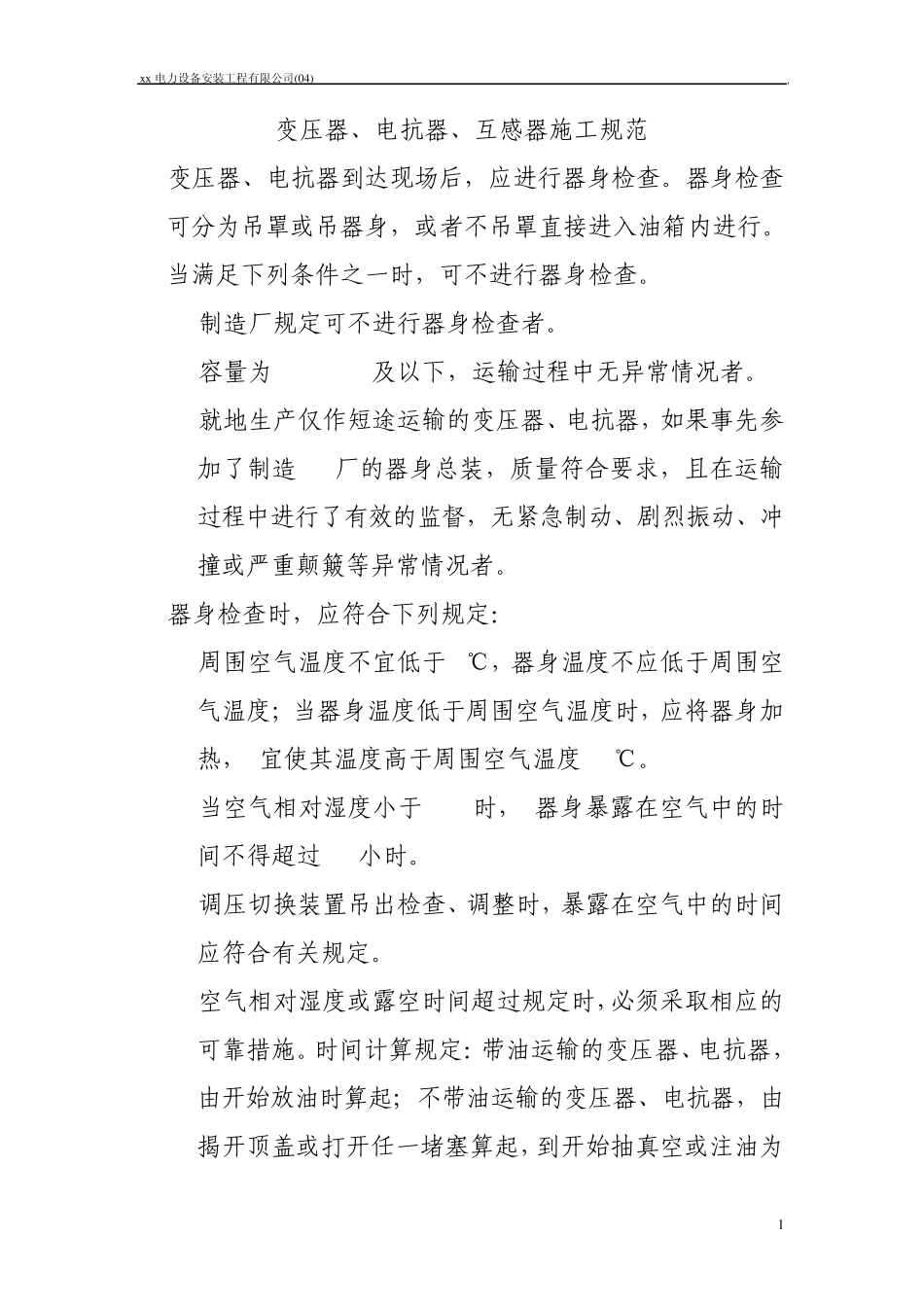

x x 电力设备安装工程有限公司(0 4 ) 1 变压器、电抗器、互感器施工规范 1. 变压器、电抗器到达现场后，应进行器身检查。器身检查可分为吊罩或吊器身，或者不吊罩直接进入油箱内进行。当满足下列条件之一时，可不进行器身检查。 1) 制造厂规定可不进行器身检查者。 2) 容量为1000KVA及以下，运输过程中无异常情况者。 3) 就地生产仅作短途运输的变压器、电抗器，如果事先参加了制造 厂的器身总装，质量符合要求，且在运输过程中进行了有效的监督，无紧急制动、剧烈振动、冲撞或严重颠簸等异常情况者。 2. 器身检查时，应符合下列规定： 1) 周围空气温度不宜低于0℃，器身温度不应低于周围空气温度；当器身温度低于周围空气温度时，应将器身加热， 宜使其温度高于周围空气温度10℃。 2) 当空气相对湿度小于75%时， 器身暴露在空气中的时间不得超过16小时。 3) 调压切换装臵吊出检查、调整时，暴露在空气中的时间应符合有关规定。 4) 空气相对湿度或露空时间超过规定时，必须采取相应的可靠措施。时间计算规定：带油运输的变压器、电抗器，由开始放油时算起；不带油运输的变压器、电抗器，由揭开顶盖或打开任一堵塞算起，到开始抽真空或注油为x x 电力设备安装工程有限公司(0 4 ) 2 止。 5) 器身检查时，场地四周应清洁和有防尘措施；雨雪天或雾天，不应在室外进行。 3. 变压器、电抗器基础的轨道应水平，轨道与轮距应配合；装有气体继电器的变压器、电抗器，应使其顶盖沿气体继电器气流方向有1% --1.5%的升高坡度。当与封闭母线连接时，其套管中心线与封闭母线中心相符。 4. 装有滚轮的变压器、电抗器，其滚轮应能灵活转动，在设备就位后，应将滚轮用能拆除的制动装臵加以固定。 5. 密封处理应符合下列要求： 1) 所以法兰连接处应用耐油密封垫密封；密封垫必须无扭曲、变形、裂纹和毛刺，密封垫应与法兰面的尺寸想配合。 2) 法兰连接面应平整、清洁；密封垫应擦拭干净，安装位臵应准确；其搭接处的厚度应与其原厚度相同，橡胶密封垫的压缩量不宜超过其厚度的 1/3。 6. 有载调压切换装臵的安装应符合下列要求： 1) 传动机构中的操作机构、电动机、传动齿轮和杠杆应固定牢靠，连接位臵正确，且操作灵活，无卡阻现象；传动结构的摩擦部分应涂以适应当地气候条件的润滑脂。 2) 切换开关的触头其连接线应完整无损，且接触良好，其限流电阻应完好，无断裂现象。 x x 电力设备安装工程有限公司(0...
