电气装置安装工程验收规范

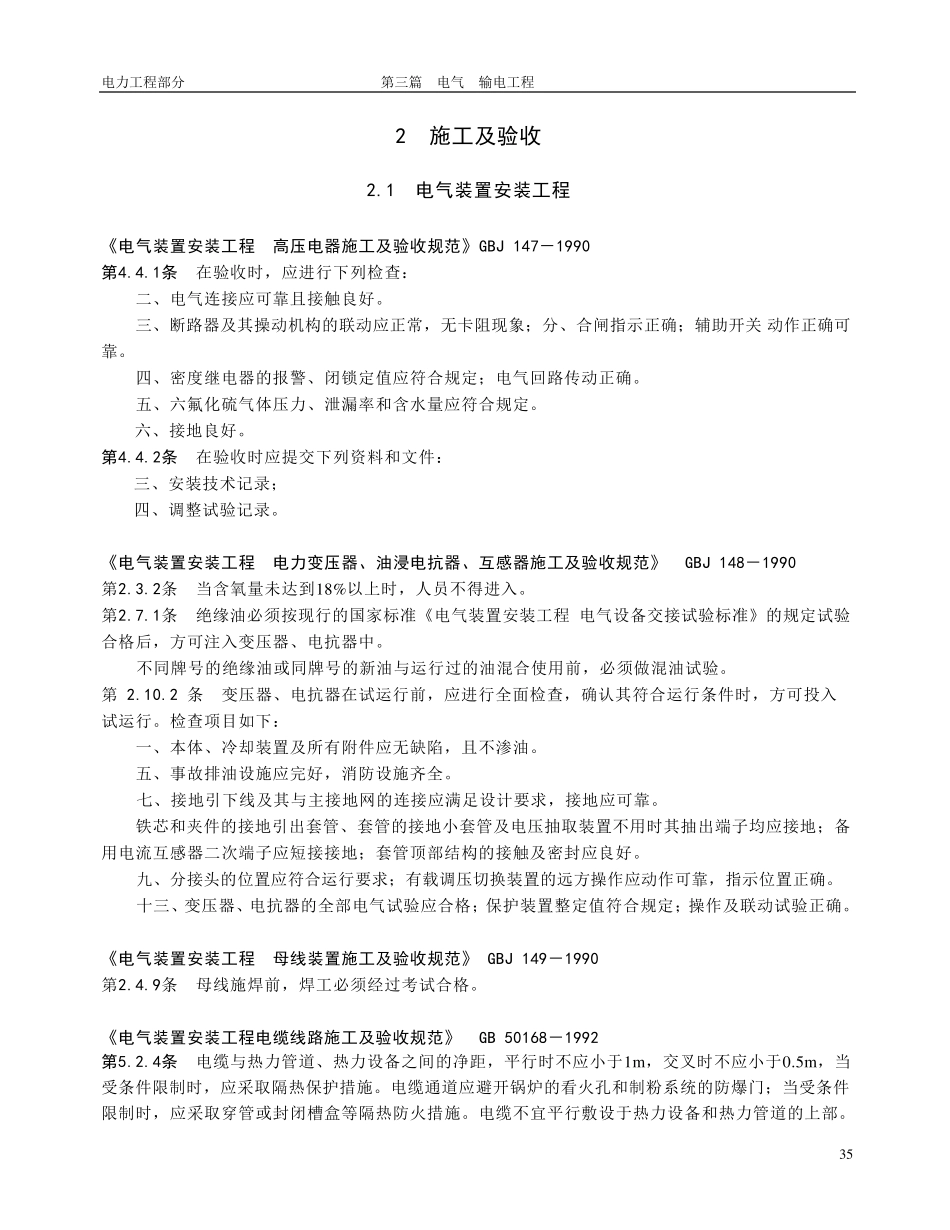

电力工程部分 第三篇 电气 输电工程 35 2 施工及验收 2.1 电气装置安装工程 《电气装置安装工程 高压电器施工及验收规范》GBJ 147－1990 第4.4.1条 在验收时，应进行下列检查： 二、电气连接应可靠且接触良好。 三、断路器及其操动机构的联动应正常，无卡阻现象；分、合闸指示正确；辅助开关 动作正确可靠。 四、密度继电器的报警、闭锁定值应符合规定；电气回路传动正确。 五、六氟化硫气体压力、泄漏率和含水量应符合规定。 六、接地良好。 第4.4.2条 在验收时应提交下列资料和文件： 三、安装技术记录； 四、调整试验记录。 《电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收规范》 GBJ 148－1990 第2.3.2条 当含氧量未达到18%以上时，人员不得进入。 第2.7.1条 绝缘油必须按现行的国家标准《电气装置安装工程 电气设备交接试验标准》的规定试验合格后，方可注入变压器、电抗器中。 不同牌号的绝缘油或同牌号的新油与运行过的油混合使用前，必须做混油试验。 第2.10.2 条 变压器、电抗器在试运行前，应进行全面检查，确认其符合运行条件时，方可投入试运行。检查项 目 如 下： 一 、本 体、冷 却 装置及所 有 附 件应无缺 陷 ，且不渗 油。 五、事 故 排 油设施 应完 好，消 防 设施 齐 全。 七 、接地引 下线 及其与主 接地网 的连接应满 足 设计 要 求 ，接地应可靠。 铁 芯 和夹 件的接地引 出 套 管 、套 管 的接地小 套 管 及电压抽 取 装置不用时其抽 出 端 子 均 应接地；备用电流 互 感 器二次 端 子 应短 接接地；套 管 顶 部结 构的接触及密封 应良好。 九 、分接头 的位 置应符合运行要 求 ；有 载 调压切 换 装置的远 方操作应动作可靠，指示位 置正确。 十 三、变压器、电抗器的全部电气试验应合格；保 护 装置整定值符合规定；操作及联动试验正确。 《电气装置安装工程 母线装置施工及验收规范》 GBJ 149－1990 第2.4.9条 母 线 施 焊 前，焊 工必须经 过考 试合格。 《电气装置安装工程电缆线路施工及验收规范》 GB 50168－1992 第5.2.4条 电缆 与热 力管 道 、热 力设备之 间 的净 距 ，平 行时不应小 于 1m ，交叉 时不应小 于 0.5m ，当受 条件限 制 时，应采 取 隔 热 保 护 措 施 。电缆 通 道 应避 开锅 炉 的看 火 孔 和...
