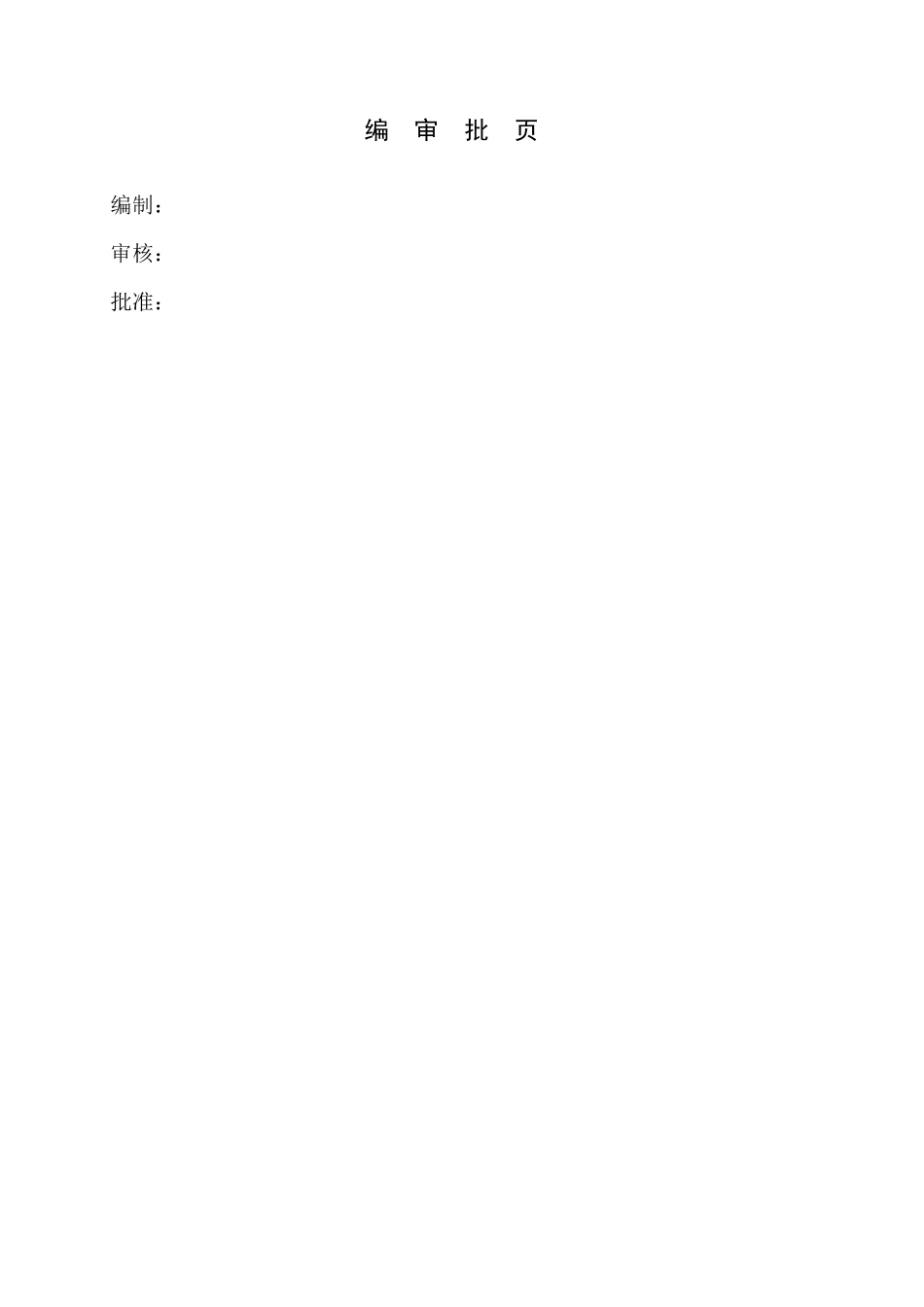

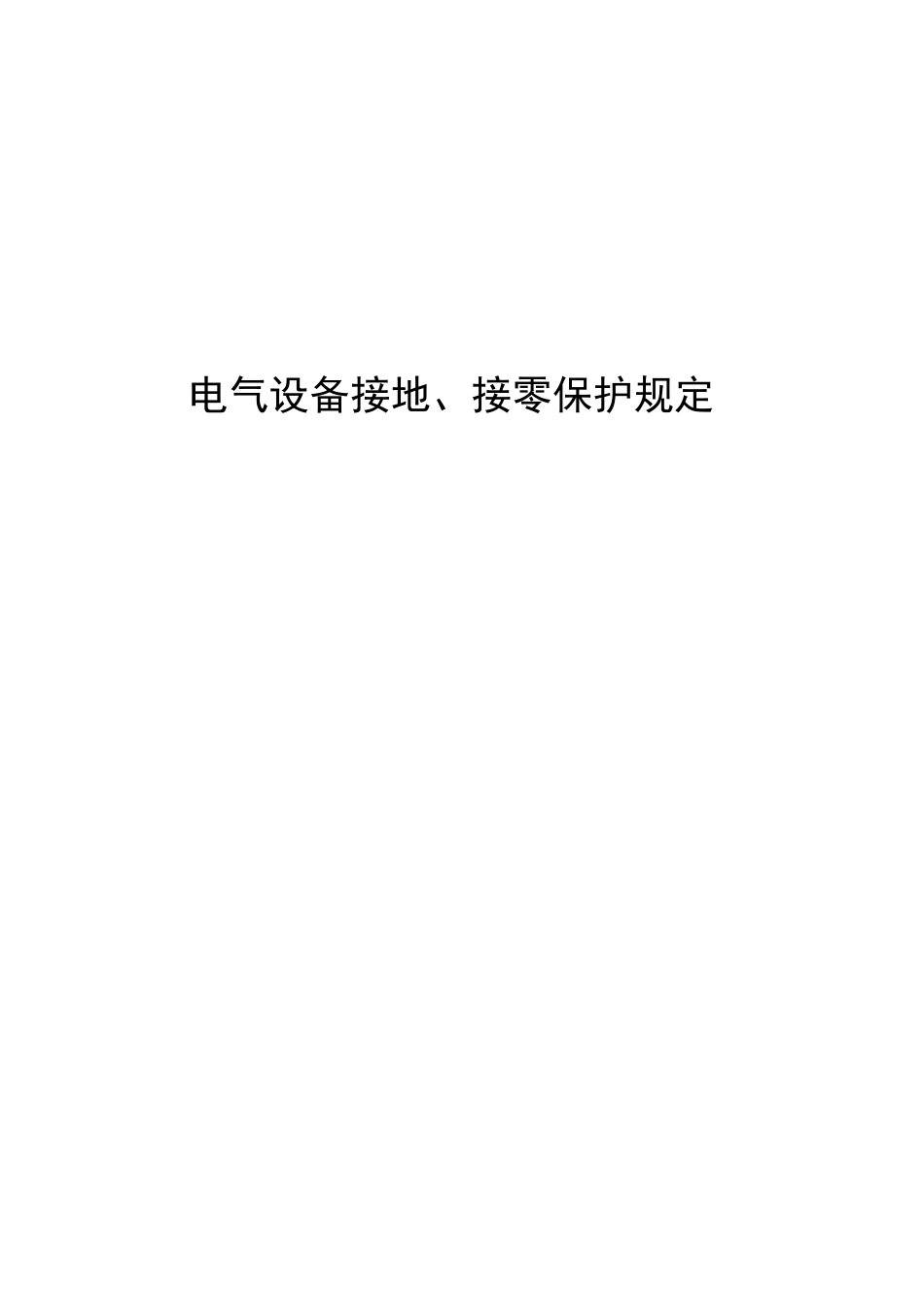

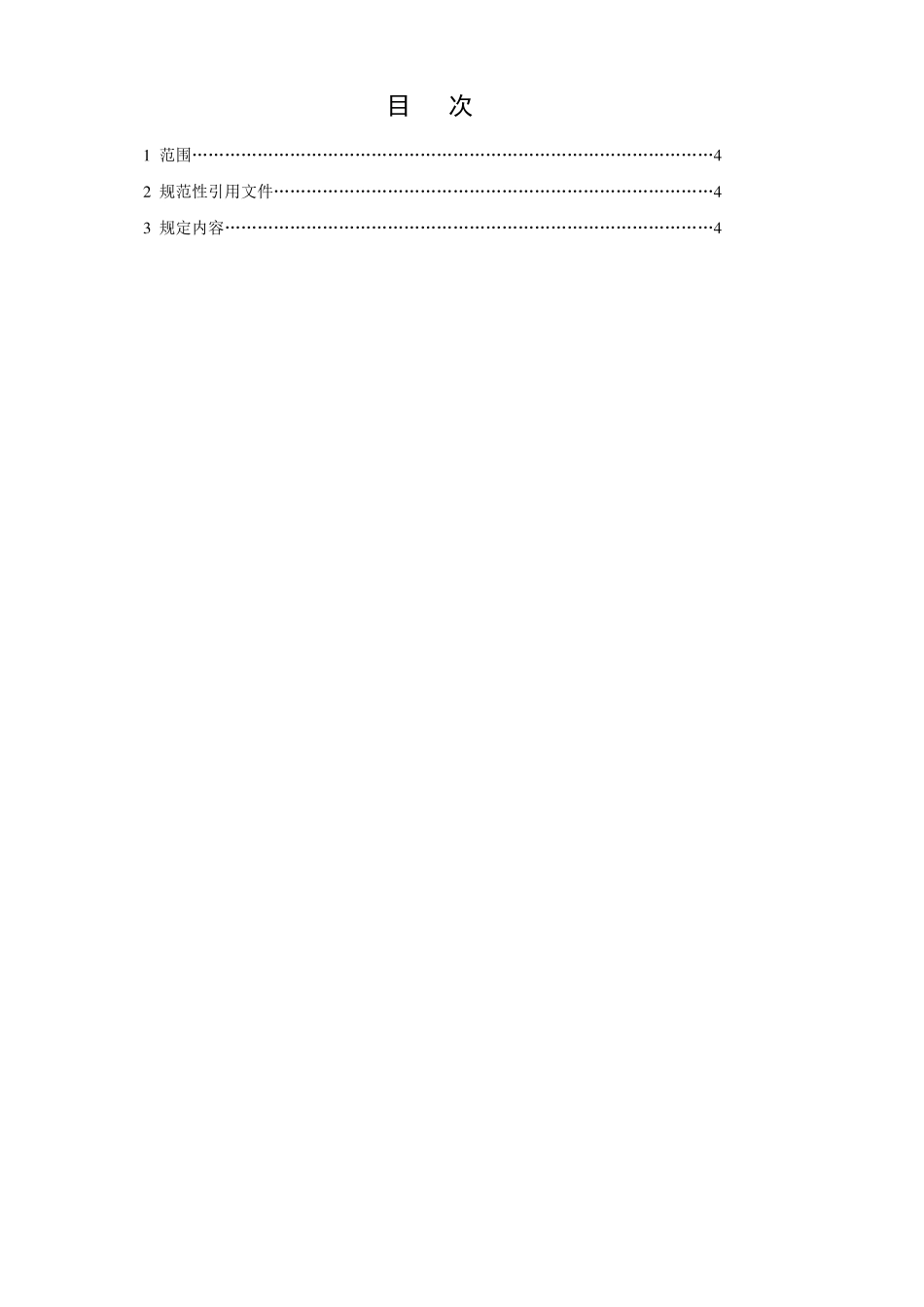

电气设备接地、接零保护规定 编 审 批 页 编制： 审核： 批准： 目 次 1 范围……………………………………………………………………………………4 2 规范性引用文件………………………………………………………………………4 3 规定内容………………………………………………………………………………4 1 范围 针对电气设备接地、接零保护提出了相关规定和技术要求，旨在保证生产现场的人身和设备安全。 2 规范性引用文件 《交流电气装置的接地》 《电气装置安装工程旋转电机施工及验收规范》 《系统接地的形式及安全技术要求》 《电力设备预防性试验规程》 3 规定内容 3.1 接地的类型 3.1.1 工作接地为满足电力系统或电气设备的运行要求，而将电力系统的某一点进行接地，称为工作接地，如电力系统的中性点接地； 3.1.2 防雷接地为防止雷电过电压对人身或设备产生危害，而设置的过电压保护设备的接地，称为防雷接地，如避雷针、避雷器的接地； 3.1.3 保护接地为防止电气设备的绝缘损坏，将其金属外壳对地电压限制在安全电压内，避免造成人身电击事故，将电气设备的外露可接近导体部分接地，称为保护接地，如： 3.1.3.1 电机、变压器、照明器具、手持式或移动式电动工器具和其他电器的金属底座和外壳； 3.1.3.2 电气设备的传动装置； 3.1.3.3 配电、控制和保护用的盘(台、箱)的框架； 3.1.3.4 交直流电力电缆的构架、接线盒和终端盒的金属外壳、电缆的金属护层和穿线的钢管； 3.1.3.5 室内、外配电装置的金属构架或钢筋混凝土构架的钢筋及靠近带电部分的金属遮拦 和金属门 ； 3.1.3.6 架空 线路 的金属杆 塔 或钢筋混凝土杆 塔 的钢筋以 及杆 塔 上 的架空 地线、装在杆 塔上 的设备的外壳及支 架； 3.1.3.7 变电站 各 种 电气设备的底座或支 架； 3.1.3.8 各 类电器的金属外壳等 。 3.1.4 重 复 接地为，在低 压配电系统的 TN－ C 系统中，为防止因 中性线故障 而失 去 接地保护作用，造成 电击危险 和损坏设备，对中性线进行重 复 接地。TN－ C 系统中的重 复 接地点为： 3.1.4.1 架 空 线 路 的 终 端 及 线 路 中 适 当 点 ； 3.1.4.2 四 芯 电 缆 的 中 性 线 ； 3.1.4.3 电 缆 或 架 空 线 路 在 建 筑 物 或 车 间 的 进 线 处 ； 3.1.4.4 车 间 内 的 中 性 线 宜 实 行 环 形...
