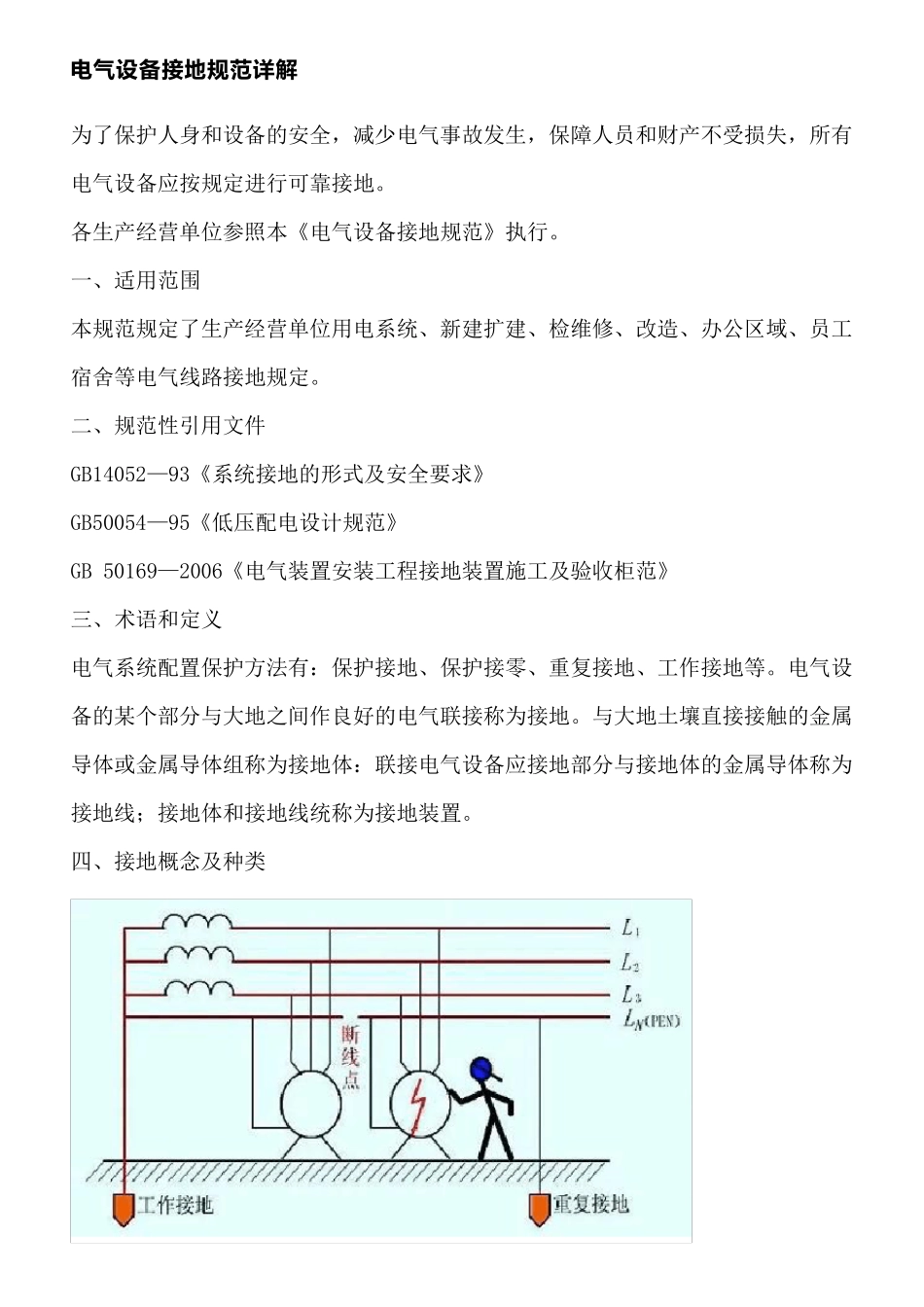

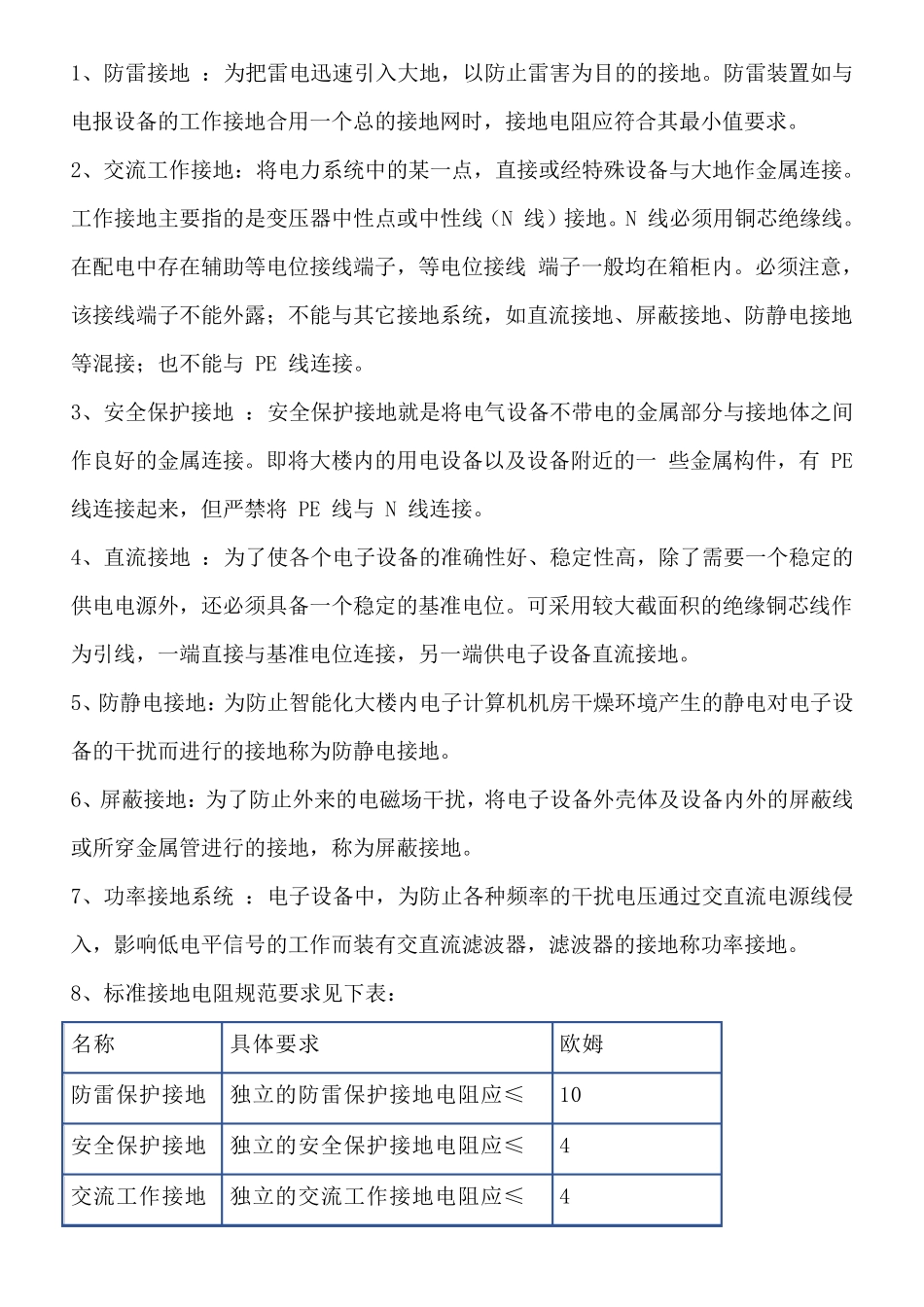

电 气 设 备 接 地规范详解 为了保护人身和设备的安全，减少电气事故发生，保障人员和财产不受损失，所有电气设备应按规定进行可靠接地。 各生产经营单位参照本《电气设备接地规范》执行。 一、适用范围 本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。 二、规范性引用文件 GB14052—93《系统接地的形式及安全要求》 GB50054—95《低压配电设计规范》 GB 50169—2006《电气装置安装工程接地装置施工及验收柜范》 三、术语和定义 电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。电气设备的某个部分与大地之间作良好的电气联接称为接地。与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。 四、接地概念及种类 1、 防 雷 接 地 ： 为 把 雷 电 迅 速 引 入 大 地 ， 以 防 止 雷 害 为 目 的 的 接 地 。 防 雷 装 置 如 与电 报 设 备 的 工 作 接 地 合 用 一 个 总 的 接 地 网 时 ， 接 地 电 阻 应 符 合 其 最 小 值 要 求 。 2、 交 流 工 作 接 地 ： 将 电 力 系 统 中 的 某 一 点 ， 直 接 或 经 特 殊 设 备 与 大 地 作 金 属 连 接 。工 作 接 地 主 要 指 的 是 变 压 器 中 性 点 或 中 性 线 （ N 线 ） 接 地 。 N 线 必 须 用 铜 芯 绝 缘 线 。在 配 电 中 存 在 辅 助 等 电 位 接 线 端 子 ， 等 电 位 接 线 端 子 一 般 均 在 箱 柜 内 。 必 须 注 意 ，该 接 线 端 子 不 能 外 露 ； 不 能 与 其 它 接 地 系 统 ， 如 直 流 接 地 、 屏 蔽 接 地 、 防 静 电 接 地等 混 接 ； 也 不 能 与 PE 线 连 接 。 3、 安 全 保 护 接 地 ： 安 全 保 护 接 地 就 是 将 电 气 设 备 不 带 电 的 金 属 部 分 与 接 地 体 之 间作 良 好 的 金 属 连 接 。 即 将 大 楼 内 的 用 电 设 备 以 及 设 备 附 近 的 一 些 金 属 构 件， 有 PE 线 连 接 起来， 但严禁将 PE 线 与 N 线 连 接 。 4、 直 流 接 地...
