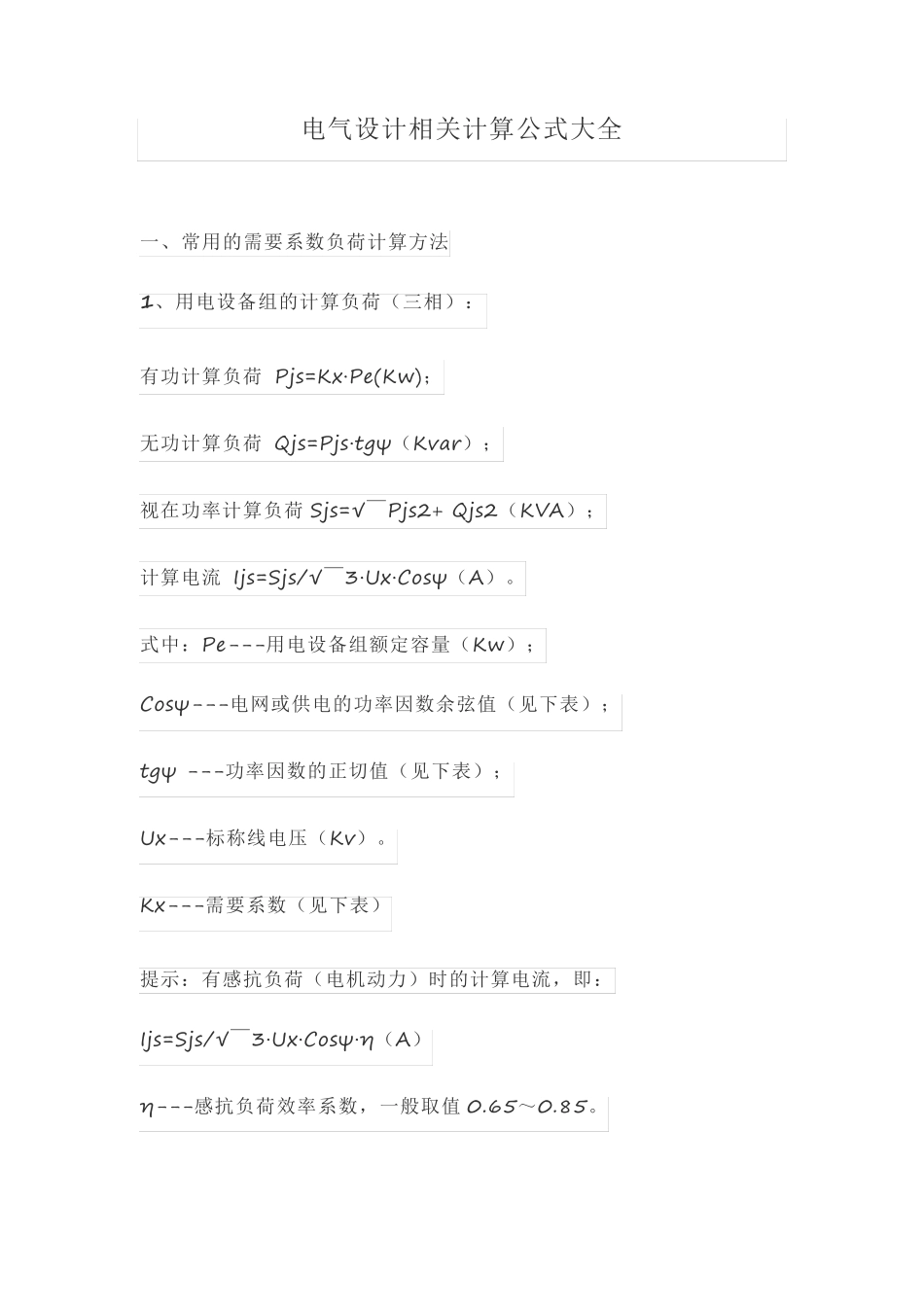

电气设计相关计算公式大全 一、常用的需要系数负荷计算方法 1 、用电设备组的计算负荷（三相）： 有功计算负荷 Pjs=Kx·Pe(Kw)； 无功计算负荷 Qjs=Pjs·tgψ（Kvar）； 视在功率计算负荷 Sjs=√￣Pjs2+ Qjs2（KVA）； 计算电流 Ijs=Sjs/√￣3·Ux·Cosψ（A）。 式中：Pe---用电设备组额定容量（Kw）； Cosψ---电网或供电的功率因数余弦值（见下表）； tgψ ---功率因数的正切值（见下表）； Ux---标称线电压（Kv）。 Kx---需要系数（见下表） 提示：有感抗负荷（电机动力）时的计算电流，即： Ijs=Sjs/√￣3·Ux·Cosψ·η（A） η---感抗负荷效率系数，一般取值 0.65～0.85。 民用建筑（酒店）主要用电设备需要系数Kx 及Cosψ、tgψ 的取值表： 注：照明负荷中有感抗负荷时，参见照明设计。 2 、配电干线或变电所的计算负荷： ⑴、根据设备组的负荷计算确定后，来计算配电干线的负荷，方法如下： 总有功计算负荷∑Pjs=K∑·∑(Kx·Pe)； 总无功计算负荷∑Qjs= K∑·∑（Pjs·tg）； 总视在功率计算负荷∑Sjs=√ ￣（∑Pjs）2+（∑Qjs）2。 配电干线计算电流 ∑Ijs=∑Sjs/√ ￣3·Ux·Cosψ（A）。 式中：∑---总矢量之和代号； K∑---同期系数（取值见下表1）。 ⑵、变电所变压器容量的计算，根据低压配电干线计算负荷汇总后进行 计算，参照上述方法进行。即： ∑Sjs 变= K∑·∑Sjs 干线（K∑取值范围见下表 2）。 变压器容量确定：S 变=Sjs× 1.26= （KVA）。 （载容率为 80﹪计算，百分比系数取 1.26，消防负荷可以不计在内）。 变压器容量估算 S 变= Pjs× K× 1.26= Pjs× 1.063× 1.26= （Kva）。 同期系数 K∑值表： 计算负荷表（参考格式）： 计算举例（方法参照如上计算）： Pjs=Kx·Pe(Kw)； Qjs=Pjs·tgψ（Kvar）； Sjs=√￣Pjs2+ Qjs2（KVA）； Ijs=Sjs/√￣3·Ux·Cosψ（A）。 提示：按设备组计算，配电干线逐项计算累加后，来计算变电所低压母线和变压器的容量。变电所低压母线一般按计算电流的1.35—1.5 倍的系数考虑。 3、推荐的配电干线、配变综合需要系数简明方法 综合系数（K 综）表： 注明：建筑电气计算中变电所的综合同期系数，可作为估算时使用，即： 住宅建筑综合系数K∑综一般取 0.45～0.55； 商业建筑综合系数K∑综一般取0.6～0.8； 计算举例：S 变= Pe·K 综， 或S 配电干线= Pe·K 综。 二、单位面积功率的电力负...
