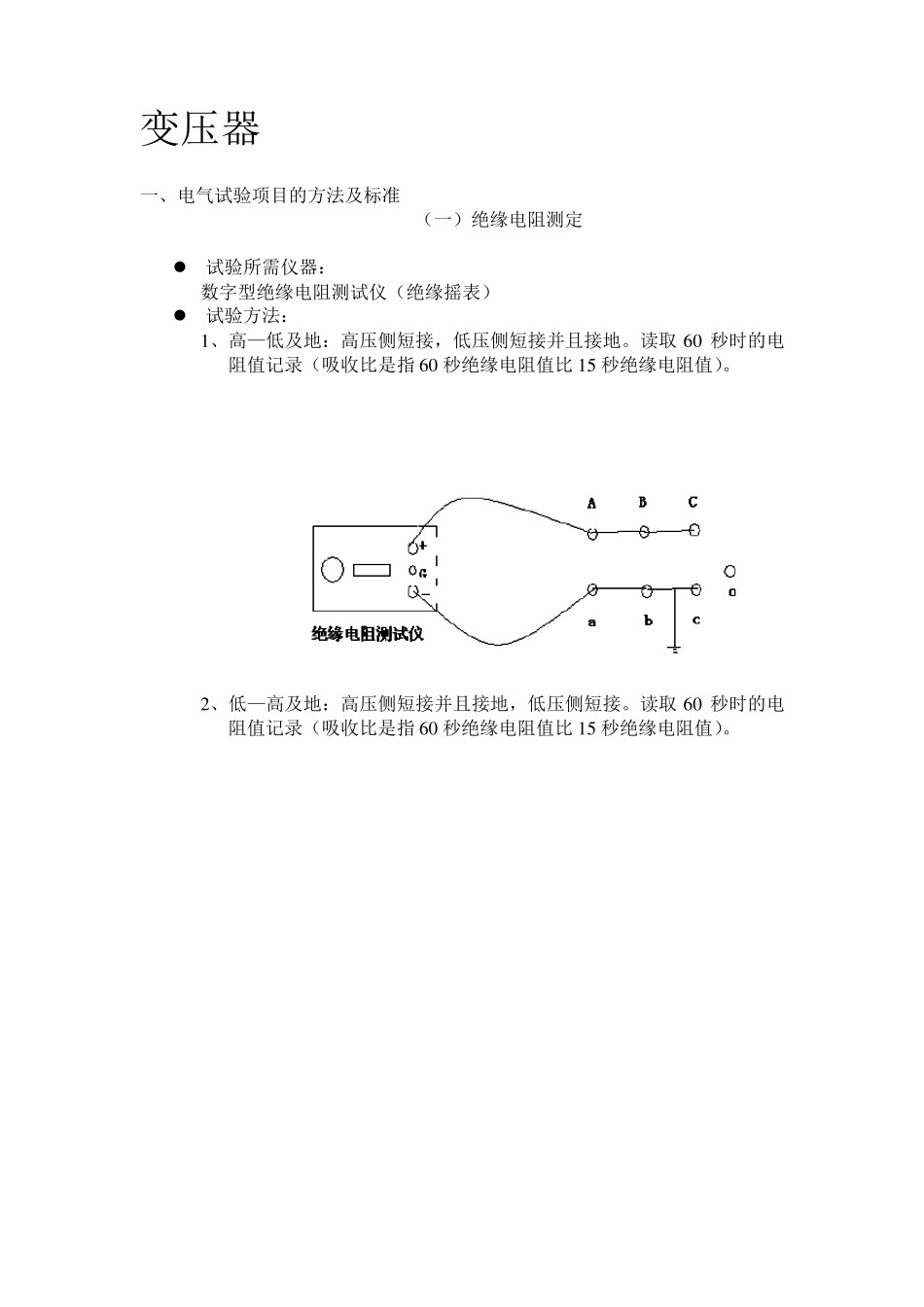

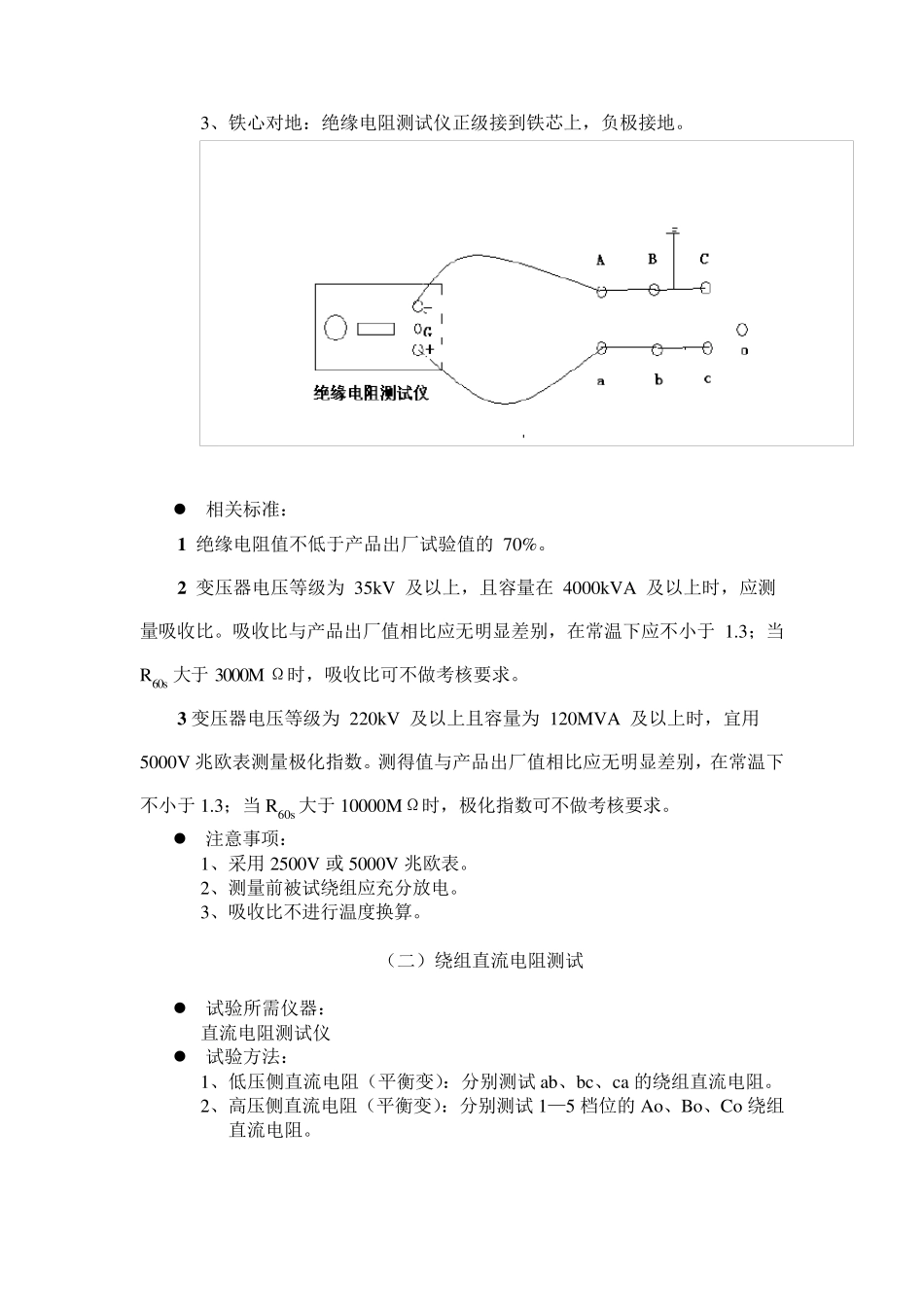

变压器 一、电气试验项目的方法及标准 （一）绝缘电阻测定 试验所需仪器： 数字型绝缘电阻测试仪（绝缘摇表） 试验方法： 1 、高—低及地：高压侧短接，低压侧短接并且接地。读取 6 0 秒时的电阻值记录（吸收比是指 6 0 秒绝缘电阻值比 1 5 秒绝缘电阻值）。 2 、低—高及地：高压侧短接并且接地，低压侧短接。读取 6 0 秒时的电阻值记录（吸收比是指 6 0 秒绝缘电阻值比 1 5 秒绝缘电阻值）。 3、铁心对地：绝缘电阻测试仪正级接到铁芯上，负极接地。 相关标准： 1 绝缘电阻值不低于产品出厂试验值的 70%。 2 变压器电压等级为 35kV 及以上，且容量在 4000kVA 及以上时，应测量吸收比。吸收比与产品出厂值相比应无明显差别，在常温下应不小于 1.3；当R60s 大于3000M Ω时，吸收比可不做考核要求。 3 变压器电压等级为 220kV 及以上且容量为 120MVA 及以上时，宜用5000V 兆欧表测量极化指数。测得值与产品出厂值相比应无明显差别，在常温下不小于1.3；当R60s大于10000MΩ时，极化指数可不做考核要求。 注意事项： 1、采用 2500V 或 5000V 兆欧表。 2、测量前被试绕组应充分放电。 3、吸收比不进行温度换算。 （二）绕组直流电阻测试 试验所需仪器： 直流电阻测试仪 试验方法： 1、低压侧直流电阻（平衡变）：分别测试ab、bc、ca 的绕组直流电阻。 2、高压侧直流电阻（平衡变）：分别测试1—5 档位的Ao、Bo、Co 绕组直流电阻。 相关标准： 1 测量应在各分接头的所有位置上进行； 2 1600kVA 及以下电压等级三相变压器，各相测得值的相互差值应小于平均值的 4%，线间测得值的相互差值应小于平均值的2%；1600kVA 以上三相变压器，各相测得值的相互差值应小于平均值的 2%；线间测得值的相互差值应小于平均值的1%； 3 变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于 2%；不同温度下电阻值按照式换算： R2=R1(T+t2)／( T+t1) 式中 R1、R2——分别为温度在t1、t2 时的电阻值； T——计算用常数，铜导线取 235，铝导线取 225。 4 由于变压器结构等原因，差值超过本条第 2 款时，可只按本条第 3 款进行比较。但应说明原因。 注意事项： 1、不同温度测试的数值进行比较应换算成同一温度下再进行比教。 2、分接开关变位后恢复完成应重新进行额定档位的试验。 （三）变压比误差测试 试验所需仪器：...
