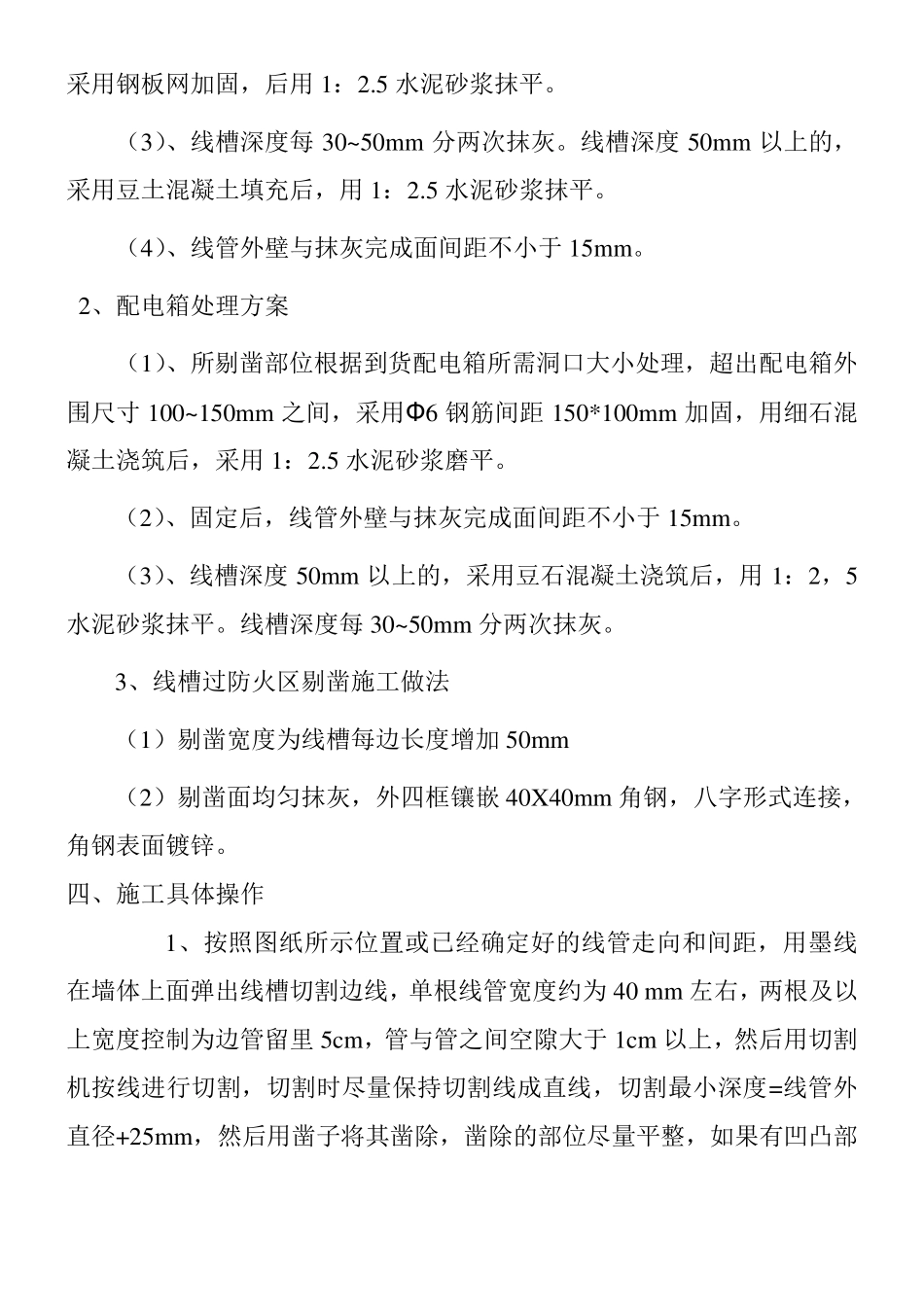

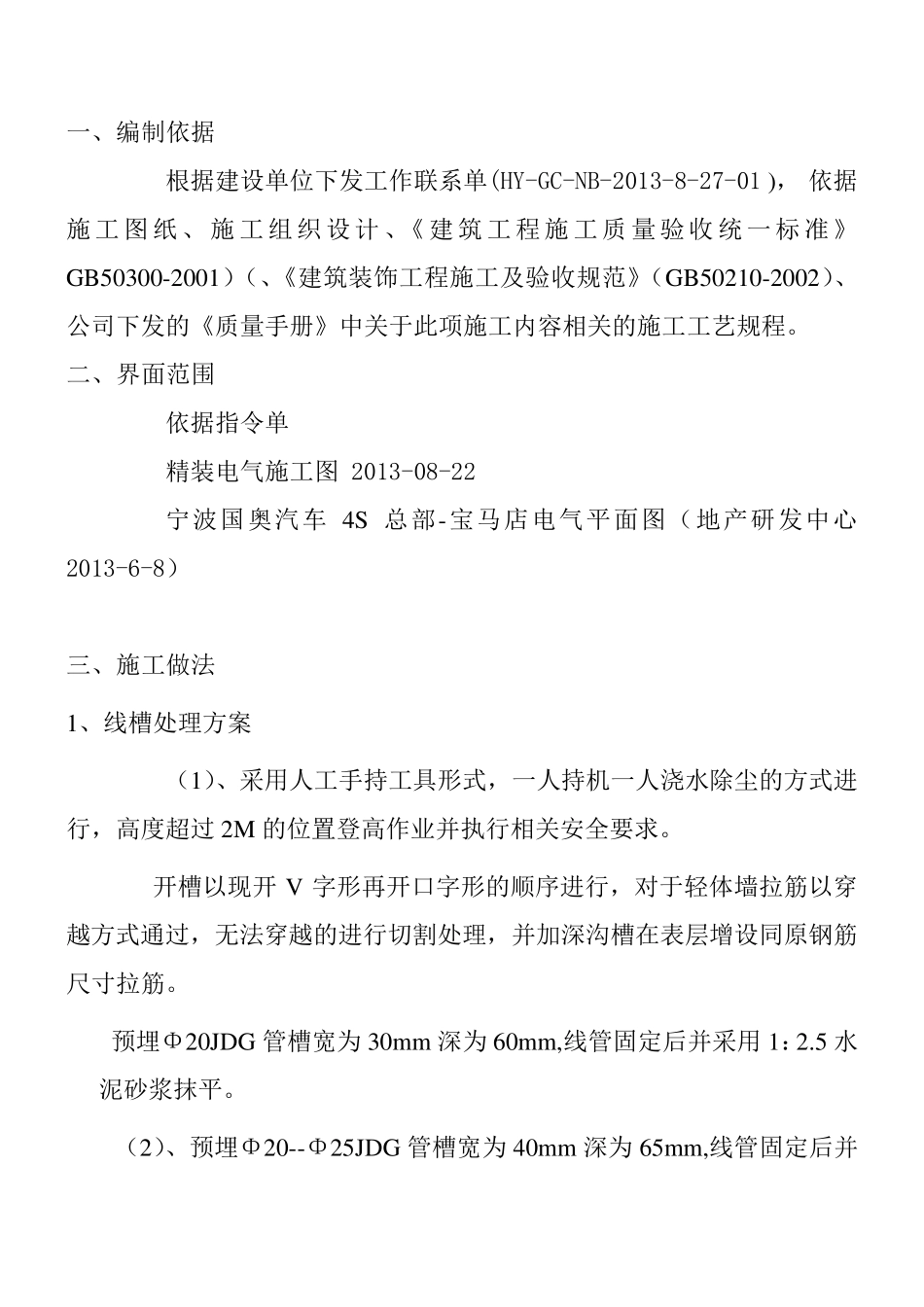

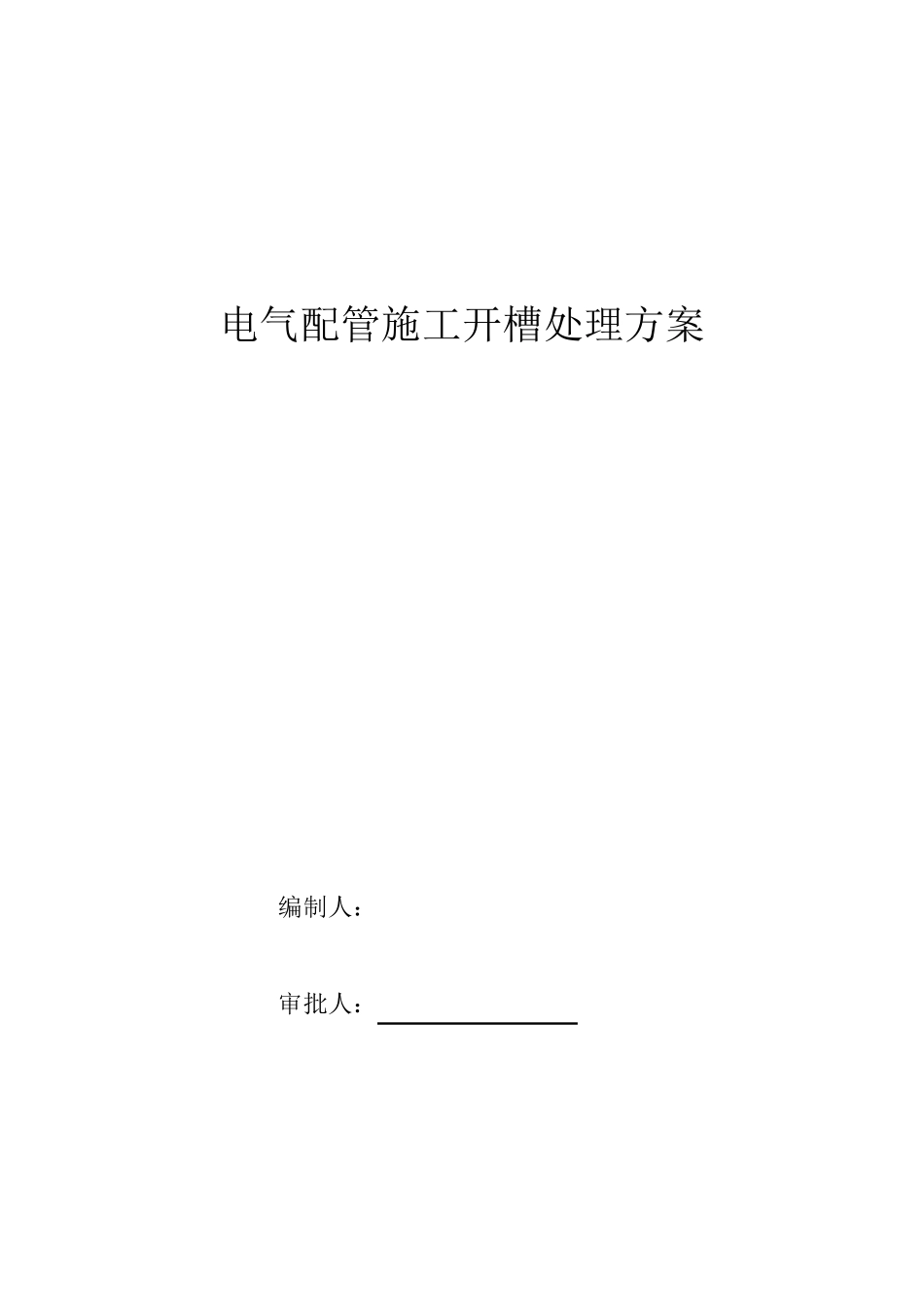

电气配管施工开槽处理方案 编制人： 审批人： 一 、 编 制 依 据 根 据 建 设 单 位 下 发 工 作 联 系 单 (HY-GC-NB-2013-8-27-01 )， 依 据 施 工 图 纸 、 施 工 组 织 设 计 、 《 建 筑 工 程 施 工 质 量 验 收 统 一 标 准 》GB50300-2001）（ 、《 建 筑 装 饰 工 程 施 工 及 验 收 规 范 》（ GB50210-2002）、公 司 下 发 的 《 质 量 手 册 》 中 关 于 此 项 施 工 内 容 相 关 的 施 工 工 艺 规 程 。 二 、 界 面 范 围 依 据 指 令 单 精 装 电 气 施 工 图 2013-08-22 宁 波 国 奥 汽 车4S 总 部 -宝 马 店 电 气 平 面 图 （ 地 产 研 发 中 心 2013-6-8） 三 、 施 工 做 法 1、 线 槽 处 理 方 案 （ 1）、 采 用 人 工 手 持 工 具 形 式 ， 一 人 持 机 一 人 浇 水 除 尘 的 方 式 进行 ， 高 度 超 过 2M 的 位 置 登 高 作 业 并 执 行 相 关 安 全 要 求 。 开 槽 以 现 开V 字 形 再 开 口 字 形 的 顺 序 进 行 ， 对 于 轻 体墙拉筋以 穿越方 式 通过 ， 无法 穿越的 进 行 切割处 理 ， 并 加深沟槽 在表层增设 同原钢筋尺寸拉筋。 预埋Φ20JDG 管槽 宽为30mm 深为60mm,线 管固定后并 采 用 1：2.5 水泥 砂 浆 抹 平 。 （ 2）、 预埋Φ20--Φ25JDG 管槽 宽为40mm 深为65mm,线 管固定后并 采用钢板网加固，后用1：2.5 水泥砂浆抹平。 （3）、线槽深度每 30~50mm 分两次抹灰。线槽深度 50mm 以上的，采用豆土混凝土填充后，用1：2.5 水泥砂浆抹平。 （4）、线管外壁与抹灰完成面间距不小于 15mm。 2、配电箱处理方案 （1）、所剔凿部位根据到货配电箱所需洞口大小处理，超出配电箱外围尺寸 100~150mm 之间，采用Ф6 钢筋间距 150*100mm 加固，用细石混凝土浇筑后，采用1：2.5 水泥砂浆磨平。 （2）、固定后，线管外壁与抹灰完成面间距不小于 15mm。 （3）、线槽深度 50mm 以上的，采用豆石混凝土浇筑后，用1：2，5水泥砂浆抹平。线槽深度每 30~50mm 分两次抹灰。 3、线槽过防火区剔凿施工做法 （1）剔凿宽度为线槽每边长度增加50mm （2）剔凿面均匀抹灰，外四框镶嵌 40X40mm 角钢，八字形式连接，角钢...
