电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

电泳工艺流程

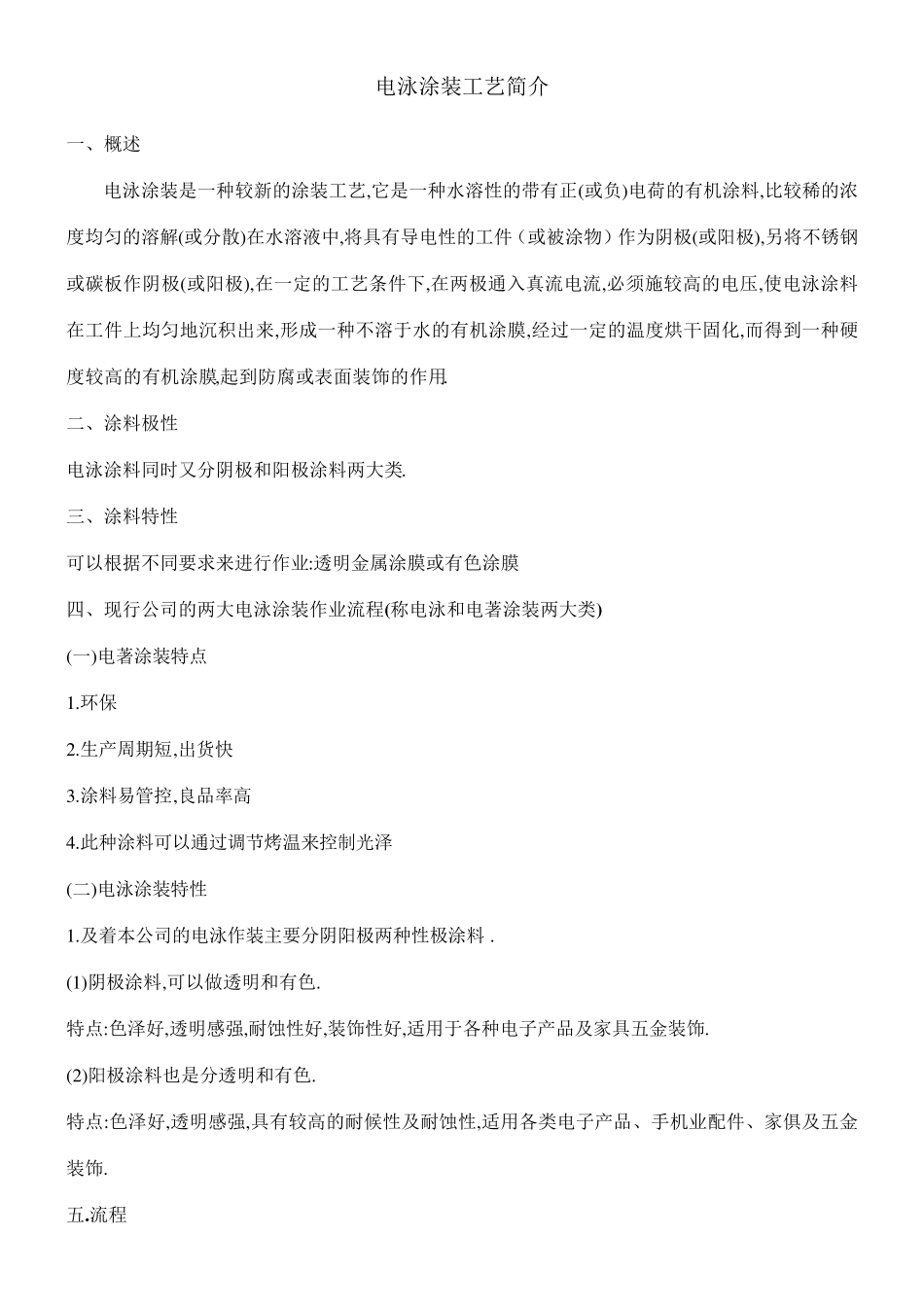

电泳工艺流程_第1页
1/9
电泳工艺流程_第2页
2/9
电泳工艺流程_第3页
3/9
电泳涂装工艺简介 一、概述 电泳涂装是一种较新的涂装工艺,它是一种水溶性的带有正(或负)电荷的有机涂料,比较稀的浓度均匀的溶解(或分散)在水溶液中,将具有导电性的工件(或被涂物)作为阴极(或阳极),另将不锈钢或碳板作阴极(或阳极),在一定的工艺条件下,在两极通入真流电流,必须施较高的电压,使电泳涂料在工件上均匀地沉积出来,形成一种不溶于水的有机涂膜,经过一定的温度烘干固化,而得到一种硬度较高的有机涂膜,起到防腐或表面装饰的作用. 二、涂料极性 电泳涂料同时又分阴极和阳极涂料两大类. 三、涂料特性 可以根据不同要求来进行作业:透明金属涂膜或有色涂膜 四、现行公司的两大电泳涂装作业流程(称电泳和电著涂装两大类) (一)电著涂装特点 1.环保 2.生产周期短,出货快 3.涂料易管控,良品率高 4.此种涂料可以通过调节烤温来控制光泽 (二)电泳涂装特性 1.及着本公司的电泳作装主要分阴阳极两种性极涂料 . (1)阴极涂料,可以做透明和有色. 特点:色泽好,透明感强,耐蚀性好,装饰性好,适用于各种电子产品及家具五金装饰. (2)阳极涂料也是分透明和有色. 特点:色泽好,透明感强,具有较高的耐候性及耐蚀性,适用各类电子产品、手机业配件、家俱及五金装饰. 五.流程 (一)电泳涂装 上挂预脱除油超声波除油阴极电解阳极电解酸活化ED烘干固化下挂全检包 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ○11 ○12 装 ①上挂 ②预脱除油 除油剂类型:碱性除油粉 ③超声波除油 作业条件: 浓度:60-80g/L 温度:50-70℃ 时间 1-3 分钟 ④阴极电解 ⑤阳极电解 ⑥酸活化 作业条件: 浓度40-60g/L 温度:50-70℃ 时间 3-7 分钟 作业条件: 浓度40-60g/L 温度:常温 电压:3-10V 时间 30-60s 作业条件: 浓度40-60g/L 温度:常温 电压:3-10V 时间 30-60s ⑦ED 注:ED 涂料中可以加入各种不同色浆后,可以达到不同颜色的外观效果. ⑧烘干 ⑨固化 作业条件: 浓度3-5% 温度:常温 时间5-10s 作业条件: 浓度10±2% 温度: 27±3℃ PH 值:7.5-8.5 电导率:600±150μs/cm 电压:20-100V 时间:20-100s 作业条件: 温度: 80±5℃ 时间:5-10 分钟 目的: 使涂膜表面水份均匀干燥,不易造成烘烤过快而产生水迹. ⑩下挂 (二)电著涂装 上挂预脱除油超声波除油酸中和ED烘干固化下挂全检包装 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ①上挂 ②预脱除油 作业条件: 温度...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

电泳工艺流程

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
