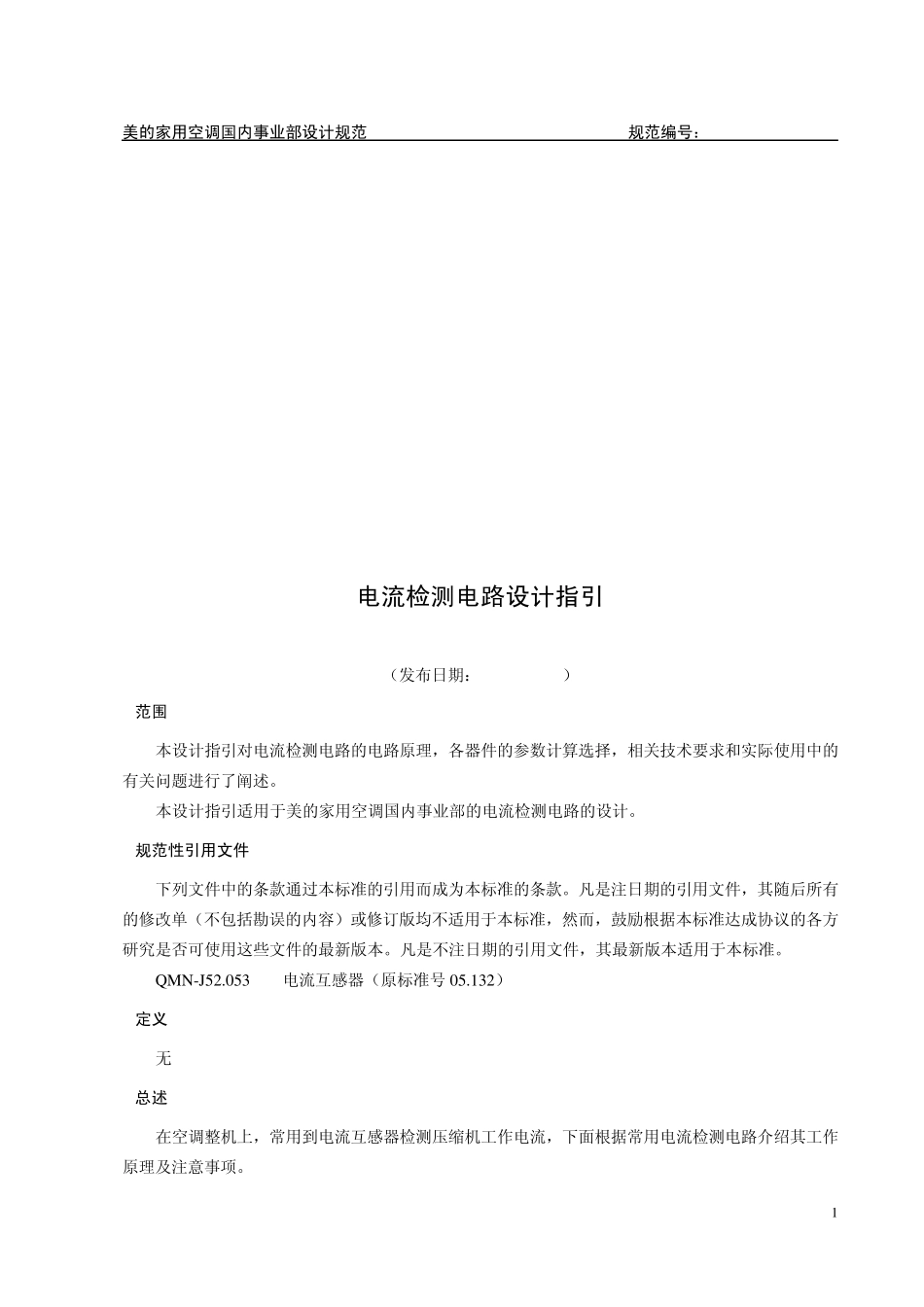

美的家用空调国内事业部设计规范 规范编号：QMN-J33.228-2009 1 电流检测电路设计指引 （发布日期：2009-04-02） 1 范围 本设计指引对电流检测电路的电路原理，各器件的参数计算选择，相关技术要求和实际使用中的有关问题进行了阐述。 本设计指引适用于美的家用空调国内事业部的电流检测电路的设计。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 QMN-J52.053 电流互感器（原标准号 05.132） 3 定义 无 4 总述 在空调整机上，常用到电流互感器检测压缩机工作电流，下面根据常用电流检测电路介绍其工作原理及注意事项。 美的家用空调国内事业部设计规范 规范编号：QMN-J33.228-2009 2 5 电路原理 5.1 电路原理图 5.2 工作原理简介 在了解电路工作原理之前，首先简单介绍电流互感器CT1 的工作原理。电流互感器实际是一个线性变压器。其输入电流（被检测电流）与输出电流跟它的内部线圈匝数成正比关系（均为交流电流量）。这样我们开始叙述电路的工作原理： 假如检测压缩机电流值为Ii，根据电流互感器固定的初级/次级线圈匝数比（常量）C，可确定输出电流（为交流）Io=Ii/C；在选取负载电阻R6（通常为1KΩ 、1%）时，其阻值远远小于两分压电阻值。这样，R6 的阻值约等于实际的负载电阻值。于是，R6 两端的电压Uo=R6*Io=R6*Ii/C；（注：此为交流电压值）。 在经过整流二极管 D10 半波整流后（由于 MCU 的A/D 口所需输入电流很小，此处按严格的计算关系），二极管 D10 的负极与地之间的直流电压V1=1.414/2*Uo=0.707*R6*Ii/C；要减掉二极管上的压降约 0.5V。 直流电压V1 在分压电阻R14 和 R13 上分压，得出该点的电压值V2=R13/（R13+R14）*V1=R13/（R13+R14）*(0.707*R6*Ii/C-0.5)，这就是最终输入到芯片检测口的压缩机电流参数模拟量（该值仍需通过实验最终确定。电流互感器0057W 对应不同分压电阻R14 时输入到芯片检测口的电压参数表见附录）。 直流电压V2 必须经过电解电容 E6 平滑波形，成为较平稳的电压模拟量输入到芯片 A/D 口。钳位二极管 D9 目的是确保输入到芯片口的模拟量不大于 5V，以保证芯片的工作可靠性；电阻R12 和电容 C8 ...
