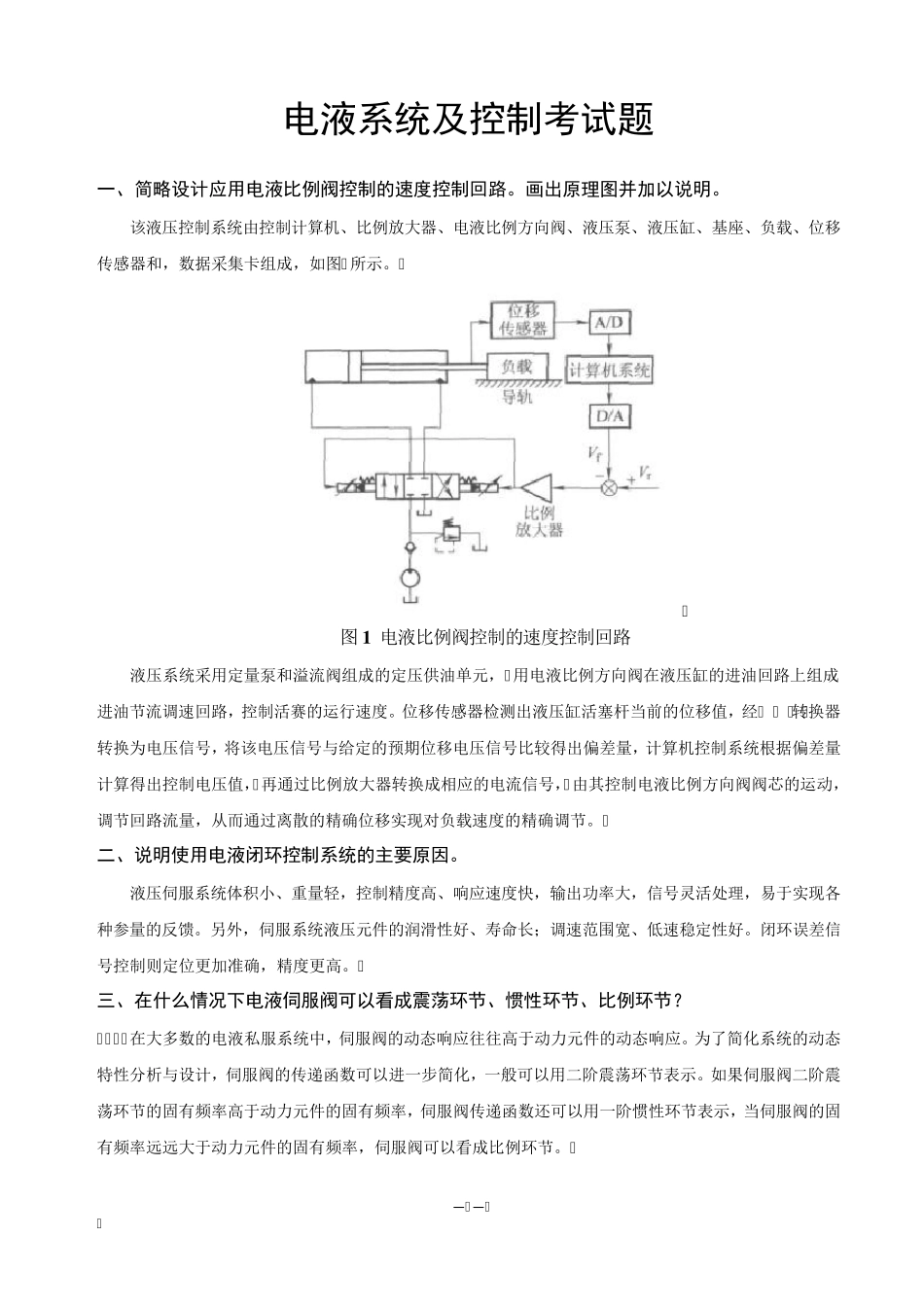

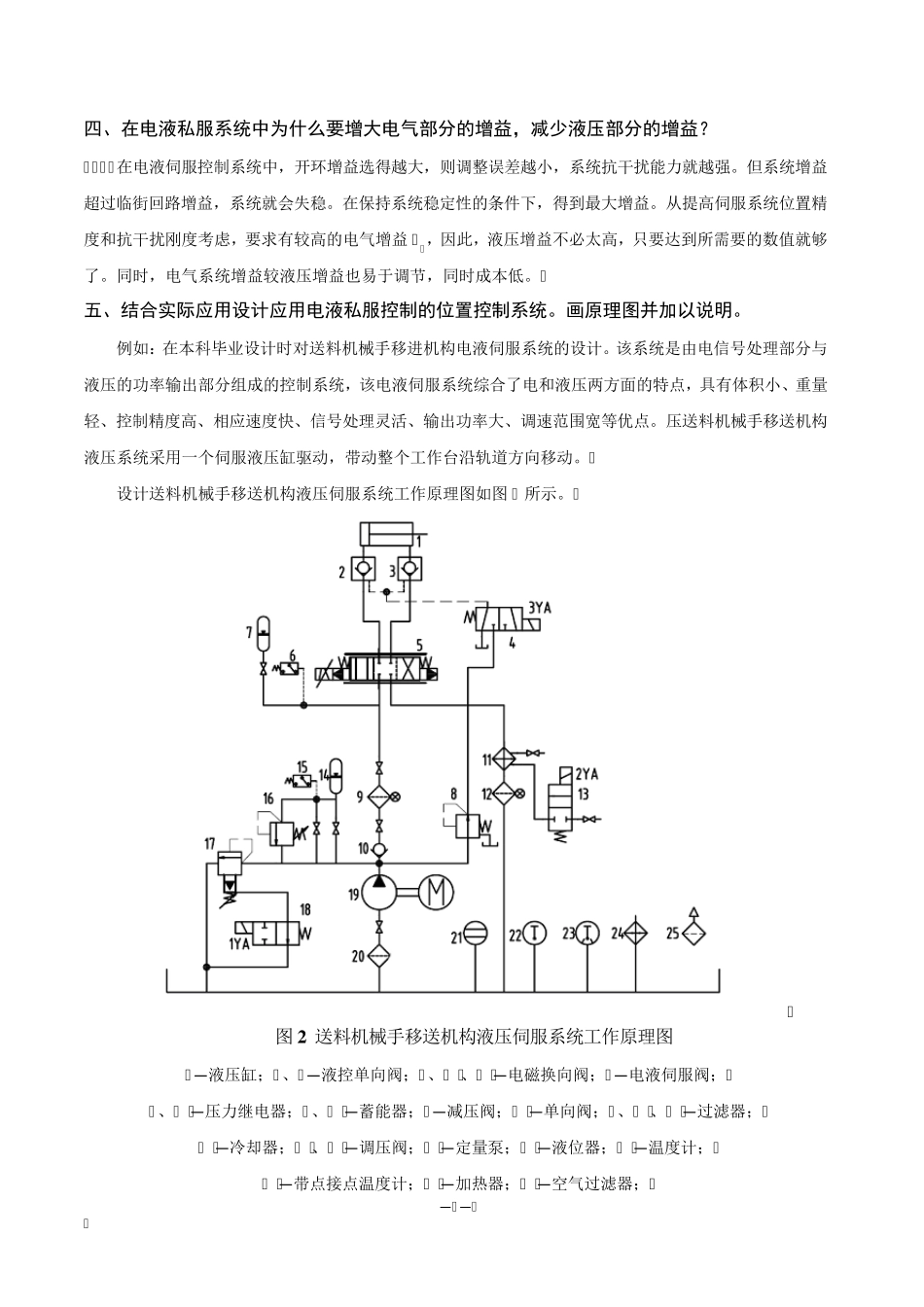

—1— 电液系统及控制考试题 一、简略设计应用电液比例阀控制的速度控制回路。画出原理图并加以说明。 该液压控制系统由控制计算机、比例放大器、电液比例方向阀、液压泵、液压缸、基座、负载、位移传感器和，数据采集卡组成，如图1所示。 图 1 电液比例阀控制的速度控制回路 液压系统采用定量泵和溢流阀组成的定压供油单元， 用电液比例方向阀在液压缸的进油回路上组成进油节流调速回路，控制活赛的运行速度。位移传感器检测出液压缸活塞杆当前的位移值，经A/D 转换器转换为电压信号，将该电压信号与给定的预期位移电压信号比较得出偏差量，计算机控制系统根据偏差量计算得出控制电压值， 再通过比例放大器转换成相应的电流信号， 由其控制电液比例方向阀阀芯的运动，调节回路流量，从而通过离散的精确位移实现对负载速度的精确调节。 二、说明使用电液闭环控制系统的主要原因。 液压伺服系统体积小、重量轻，控制精度高、响应速度快，输出功率大，信号灵活处理，易于实现各种参量的反馈。另外，伺服系统液压元件的润滑性好、寿命长；调速范围宽、低速稳定性好。闭环误差信号控制则定位更加准确，精度更高。 三、在什么情况下电液伺服阀可以看成震荡环节、惯性环节、比例环节？ 在大多数的电液私服系统中，伺服阀的动态响应往往高于动力元件的动态响应。为了简化系统的动态特性分析与设计，伺服阀的传递函数可以进一步简化，一般可以用二阶震荡环节表示。如果伺服阀二阶震荡环节的固有频率高于动力元件的固有频率，伺服阀传递函数还可以用一阶惯性环节表示，当伺服阀的固有频率远远大于动力元件的固有频率，伺服阀可以看成比例环节。 —2— 四、在电液私服系统中为什么要增大电气部分的增益，减少液压部分的增益？ 在电液伺服控制系统中，开环增益选得越大，则调整误差越小，系统抗干扰能力就越强。但系统增益超过临街回路增益，系统就会失稳。在保持系统稳定性的条件下，得到最大增益。从提高伺服系统位置精度和抗干扰刚度考虑，要求有较高的电气增益 KP，因此，液压增益不必太高，只要达到所需要的数值就够了。同时，电气系统增益较液压增益也易于调节，同时成本低。 五、结合实际应用设计应用电液私服控制的位置控制系统。画原理图并加以说明。 例如：在本科毕业设计时对送料机械手移进机构电液伺服系统的设计。该系统是由电信号处理部分与液压的功率输出部分组成的控制系统，该电液伺服系统综合了电和液压两方面的特点，...
