电渗析器设备技术

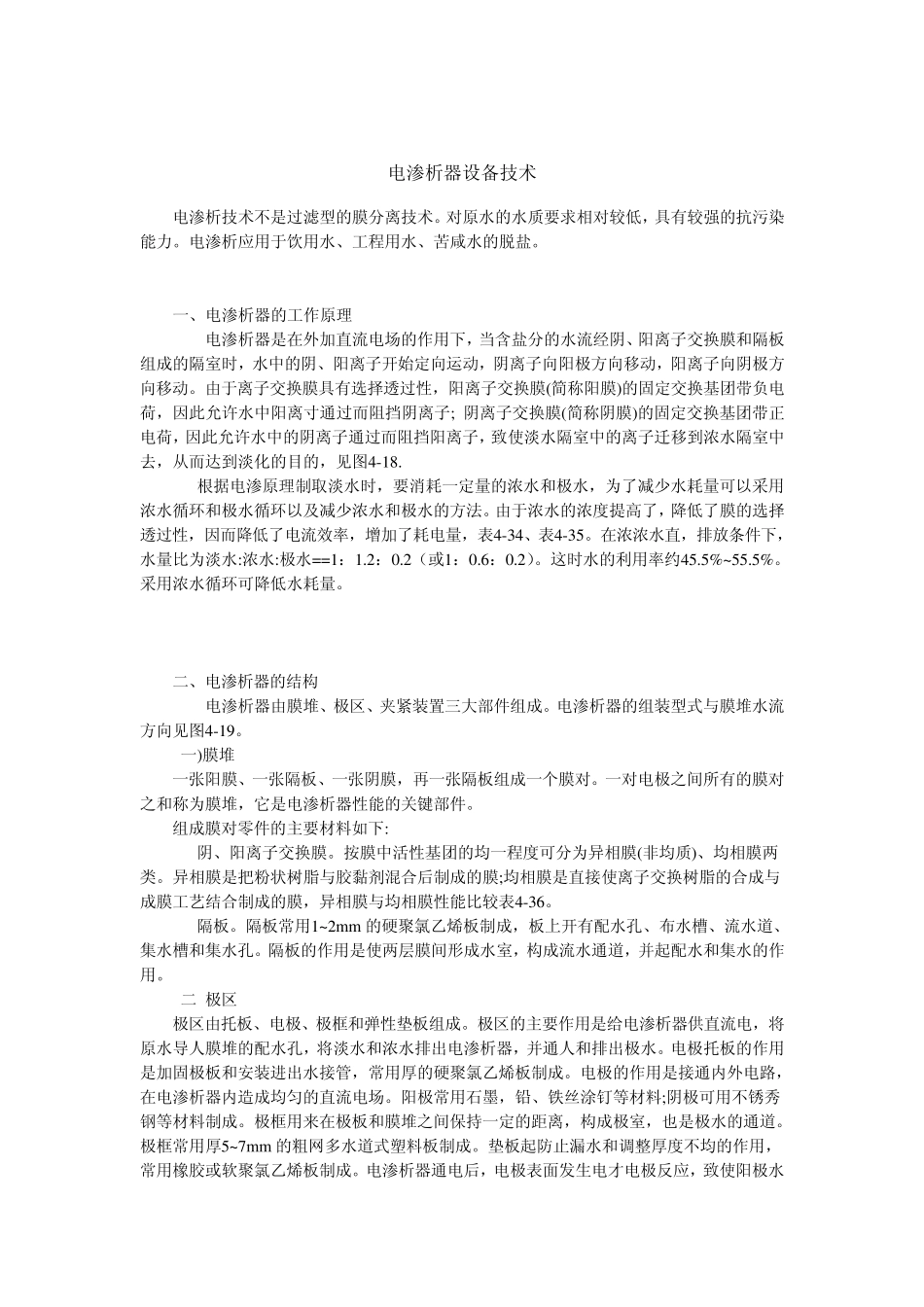

电渗析器设备技术_第1页
1/13

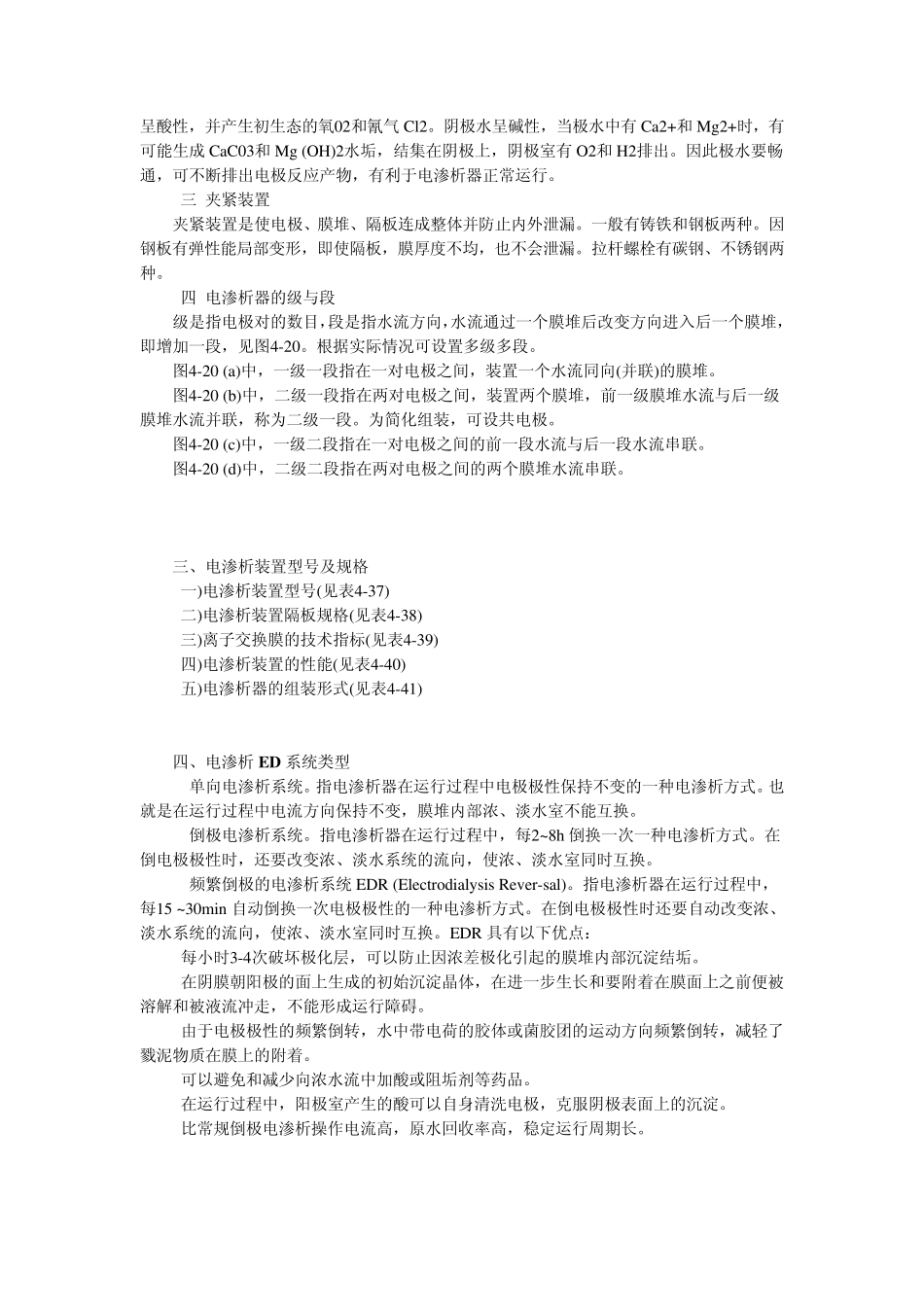

电渗析器设备技术_第2页
2/13

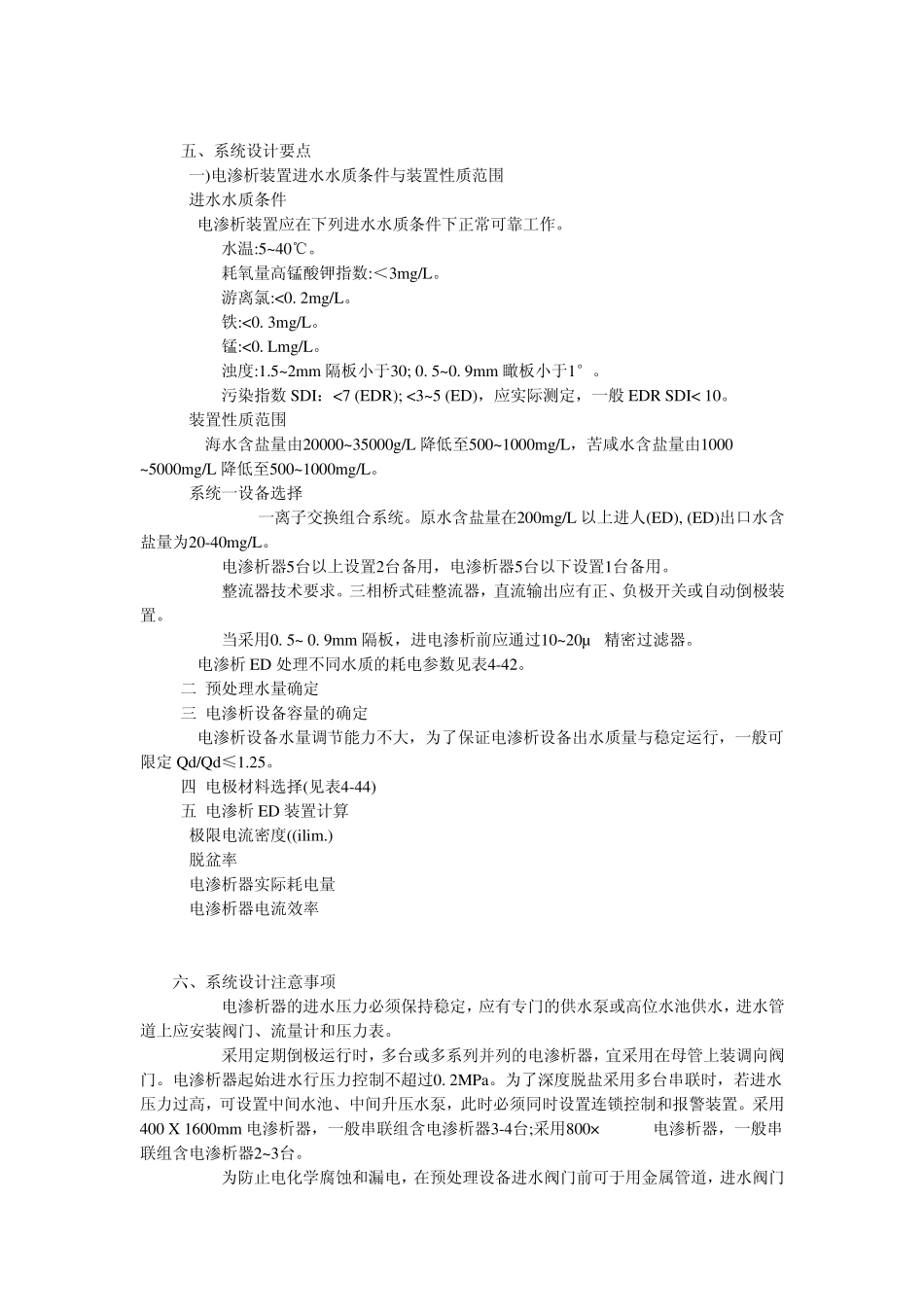

电渗析器设备技术_第3页
3/13
电渗析器设备技术 电渗析技术不是过滤型的膜分离技术。对原水的水质要求相对较低,具有较强的抗污染能力。电渗析应用于饮用水、工程用水、苦咸水的脱盐。 一、电渗析器的工作原理 电渗析器是在外加直流电场的作用下,当含盐分的水流经阴、阳离子交换膜和隔板组成的隔室时,水中的阴、阳离子开始定向运动,阴离子向阳极方向移动,阳离子向阴极方向移动。由于离子交换膜具有选择透过性,阳离子交换膜(简称阳膜)的固定交换基团带负电荷,因此允许水中阳离寸通过而阻挡阴离子; 阴离子交换膜(简称阴膜)的固定交换基团带正电荷,因此允许水中的阴离子通过而阻挡阳离子,致使淡水隔室中的离子迁移到浓水隔室中去,从而达到淡化的目的,见图4-18. 根据电渗原理制取淡水时,要消耗一定量的浓水和极水,为了减少水耗量可以采用浓水循环和极水循环以及减少浓水和极水的方法。由于浓水的浓度提高了,降低了膜的选择透过性,因而降低了电流效率,增加了耗电量,表4-34、表4-35。在浓浓水直,排放条件下,水量比为淡水:浓水:极水==1:1.2:0.2(或1:0.6:0.2)。这时水的利用率约45.5%~55.5%。采用浓水循环可降低水耗量。 二、电渗析器的结构 电渗析器由膜堆、极区、夹紧装置三大部件组成。电渗析器的组装型式与膜堆水流方向见图4-19。 (一)膜堆 一张阳膜、一张隔板、一张阴膜,再一张隔板组成一个膜对。一对电极之间所有的膜对之和称为膜堆,它是电渗析器性能的关键部件。 组成膜对零件的主要材料如下: (1)阴、阳离子交换膜。按膜中活性基团的均一程度可分为异相膜(非均质)、均相膜两类。异相膜是把粉状树脂与胶黏剂混合后制成的膜;均相膜是直接使离子交换树脂的合成与成膜工艺结合制成的膜,异相膜与均相膜性能比较表4-36。 (2)隔板。隔板常用1~2mm 的硬聚氯乙烯板制成,板上开有配水孔、布水槽、流水道、集水槽和集水孔。隔板的作用是使两层膜间形成水室,构成流水通道,并起配水和集水的作用。 (二)极区 极区由托板、电极、极框和弹性垫板组成。极区的主要作用是给电渗析器供直流电,将原水导人膜堆的配水孔,将淡水和浓水排出电渗析器,并通人和排出极水。电极托板的作用是加固极板和安装进出水接管,常用厚的硬聚氯乙烯板制成。电极的作用是接通内外电路,在电渗析器内造成均匀的直流电场。阳极常用石墨,铅、铁丝涂钉等材料;阴极可用不锈秀钢等材料制成。极框用来在极板和膜堆之间保持一定的距离,构成极室,也是极水的通道。极框常用厚5~...
