电渣压力焊焊接工艺试验报告

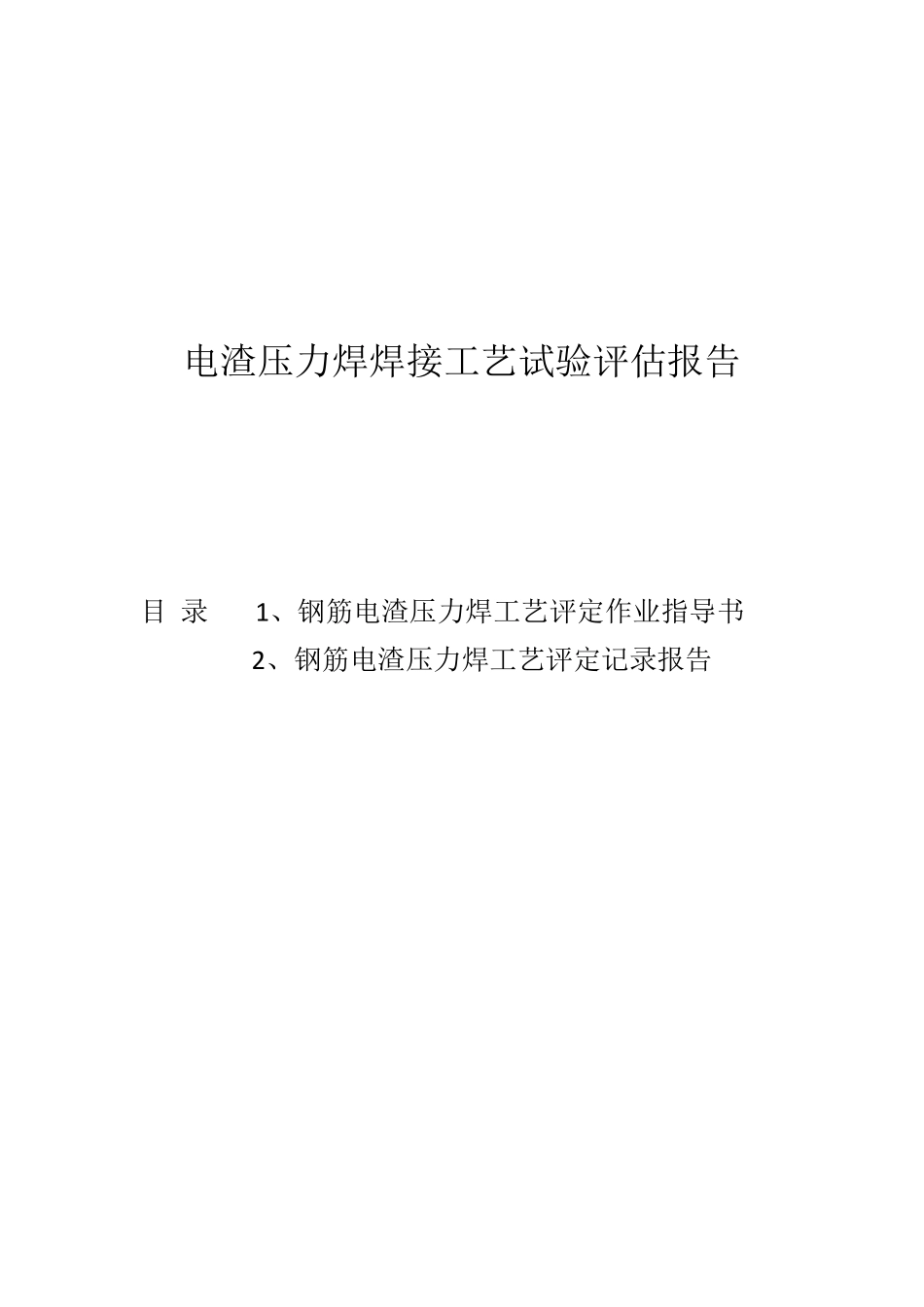

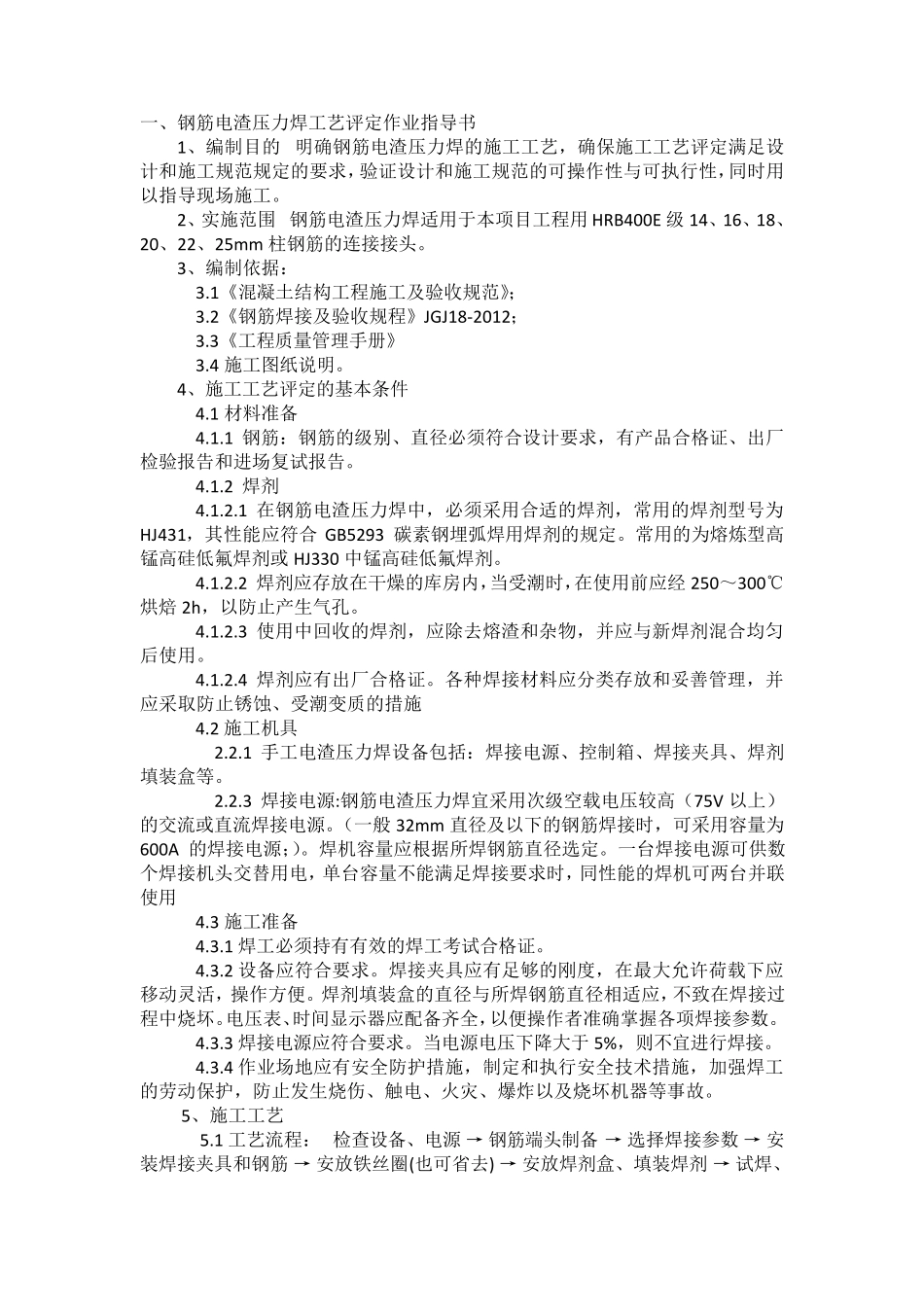

电渣压力焊焊接工艺试验评估报告 目 录 1、钢筋电渣压力焊工艺评定作业指导书 2、钢筋电渣压力焊工艺评定记录报告 一、钢筋电渣压力焊工艺评定作业指导书 1、编制目的 明确钢筋电渣压力焊的施工工艺，确保施工工艺评定满足设计和施工规范规定的要求，验证设计和施工规范的可操作性与可执行性，同时用以指导现场施工。 2、实施范围 钢筋电渣压力焊适用于本项目工程用 HRB400E 级 14、16、18、20、22、25m m 柱钢筋的连接接头。 3、编制依据： 3.1《混凝土结构工程施工及验收规范》； 3.2《钢筋焊接及验收规程》JGJ18-2012； 3.3《工程质量管理手册》 3.4 施工图纸说明。 4、施工工艺评定的基本条件 4.1 材料准备 4.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有产品合格证、出厂检验报告和进场复试报告。 4.1.2 焊剂 4.1.2.1 在钢筋电渣压力焊中，必须采用合适的焊剂，常用的焊剂型号为HJ431，其性能应符合 GB5293 碳素钢埋弧焊用焊剂的规定。常用的为熔炼型高锰高硅低氟焊剂或HJ330 中锰高硅低氟焊剂。 4.1.2.2 焊剂应存放在干燥的库房内，当受潮时，在使用前应经250～300℃烘焙 2h，以防止产生气孔。 4.1.2.3 使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。 4.1.2.4 焊剂应有出厂合格证。各种焊接材料应分类存放和妥善管理，并应采取防止锈蚀、受潮变质的措施 4.2 施工机具 2.2.1 手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂填装盒等。 2.2.3 焊接电源:钢筋电渣压力焊宜采用次级空载电压较高（75V 以上）的交流或直流焊接电源。（一般 32m m 直径及以下的钢筋焊接时，可采用容量为600A 的焊接电源；）。焊机容量应根据所焊钢筋直径选定。一台焊接电源可供数个焊接机头交替用电，单台容量不能满足焊接要求时，同性能的焊机可两台并联使用 4.3 施工准备 4.3.1 焊工必须持有有效的焊工考试合格证。 4.3.2 设备应符合要求。焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。焊剂填装盒的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。电压表、时间显示器应配备齐全，以便操作者准确掌握各项焊接参数。 4.3.3 焊接电源应符合要求。当电源电压下降大于 5%，则不宜进行焊接。 4.3.4 作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。 5、施工工艺 ...
