电源三级防雷方案

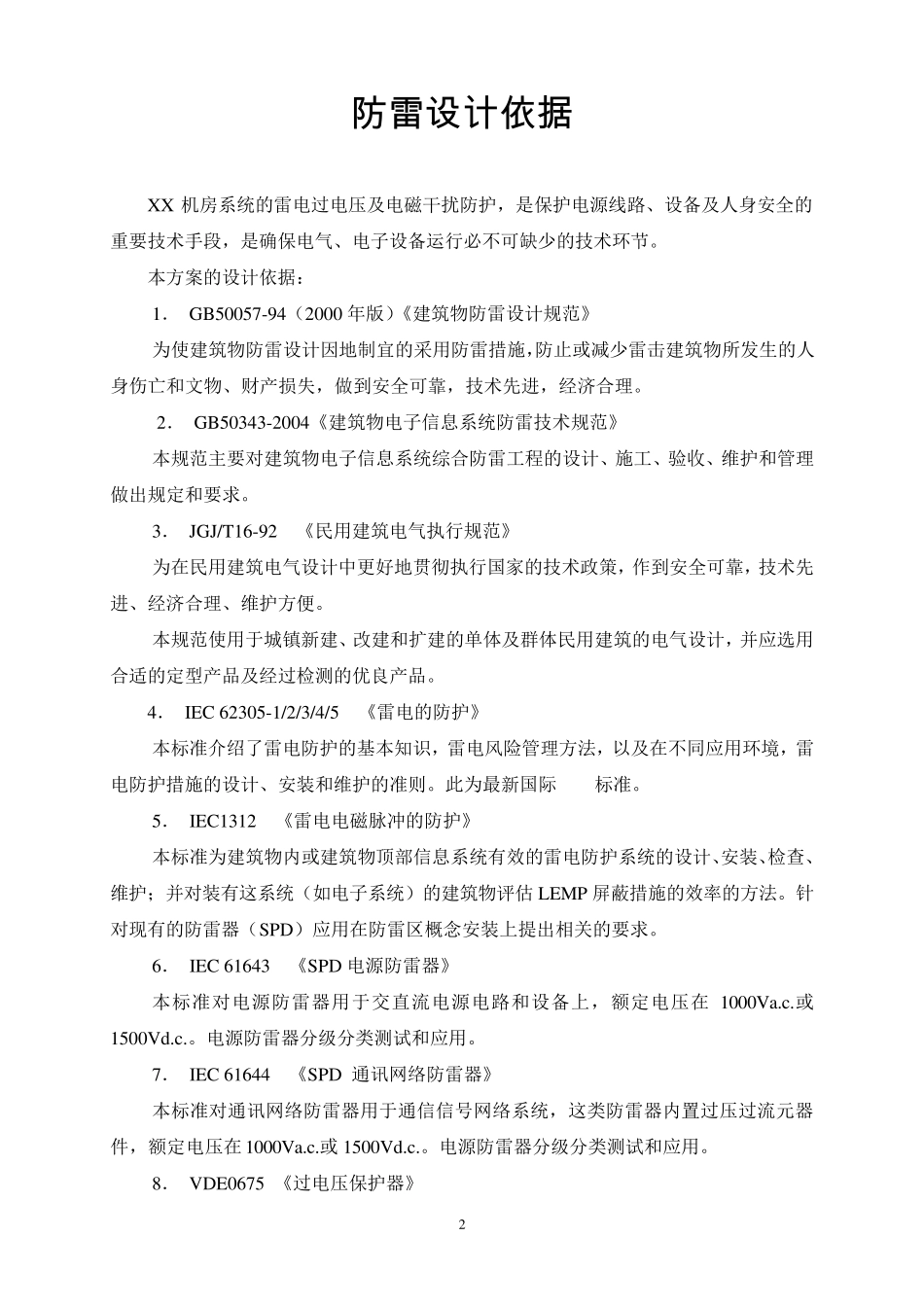

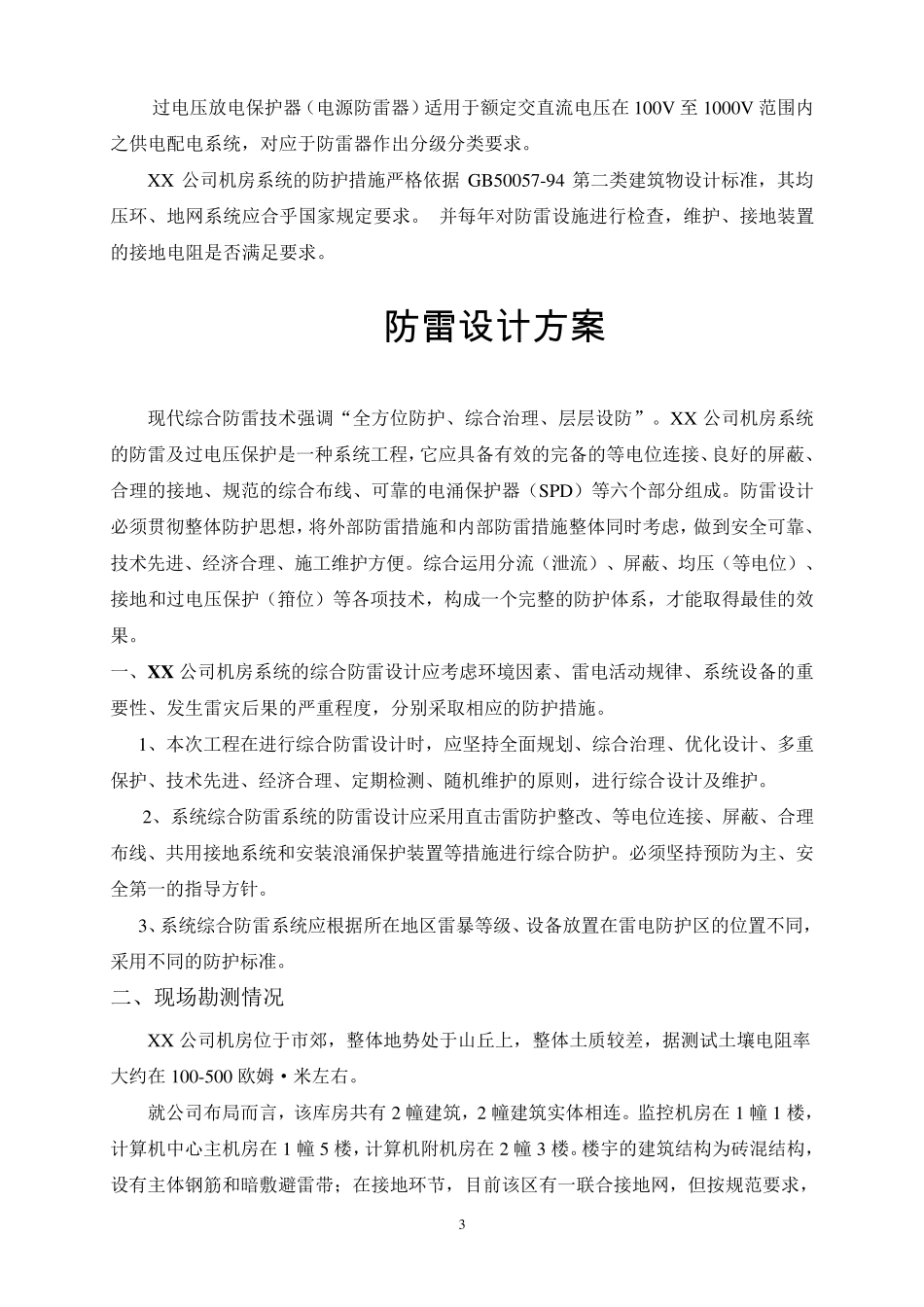

1 机房系统统合防雷 设 计 方 案 设计单位：成都凯德曼科技有限公司 二 0 一 0 年 2 防 雷 设 计 依据 XX 机房系统的雷电过电压及电磁干扰防护，是保护电源线路、设备及人身安全的重要技术手段，是确保电气、电子设备运行必不可缺少的技术环节。 本方案的设计依据： 1． GB50057-94（2000 年版）《建筑物防雷设计规范》 为使建筑物防雷设计因地制宜的采用防雷措施，防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失，做到安全可靠，技术先进，经济合理。 2． GB50343-2004《建筑物电子信息系统防雷技术规范》 本规范主要对建筑物电子信息系统综合防雷工程的设计、施工、验收、维护和管理做出规定和要求。 3． JGJ/T16-92 《民用建筑电气执行规范》 为在民用建筑电气设计中更好地贯彻执行国家的技术政策，作到安全可靠，技术先进、经济合理、维护方便。 本规范使用于城镇新建、改建和扩建的单体及群体民用建筑的电气设计，并应选用合适的定型产品及经过检测的优良产品。 4． IEC 62305-1/2/3/4/5 《雷电的防护》 本标准介绍了雷电防护的基本知识，雷电风险管理方法，以及在不同应用环境，雷电防护措施的设计、安装和维护的准则。此为最新国际 IEC标准。 5． IEC1312 《雷电电磁脉冲的防护》 本标准为建筑物内或建筑物顶部信息系统有效的雷电防护系统的设计、安装、检查、维护；并对装有这系统（如电子系统）的建筑物评估 LEMP 屏蔽措施的效率的方法。针对现有的防雷器（SPD）应用在防雷区概念安装上提出相关的要求。 6． IEC 61643 《SPD 电源防雷器》 本标准对电源防雷器用于交直流电源电路和设备上，额定电压在 1000Va.c.或1500Vd.c.。电源防雷器分级分类测试和应用。 7． IEC 61644 《SPD 通讯网络防雷器》 本标准对通讯网络防雷器用于通信信号网络系统，这类防雷器内置过压过流元器件，额定电压在 1000Va.c.或 1500Vd.c.。电源防雷器分级分类测试和应用。 8． VDE0675 《过电压保护器》 3 过电压放电保护器（电源防雷器）适用于额定交直流电压在 100V 至 1000V 范围内之供电配电系统，对应于防雷器作出分级分类要求。 X X 公司机房系统的防护措施严格依据 GB50057-94 第二类建筑物设计标准，其均压环、地网系统应合乎国家规定要求。 并每年对防雷设施进行检查，维护、接地装置的接地电阻是否满足要求。 防 雷 设 计 方案 现代综合防雷技术强调“全方位...
