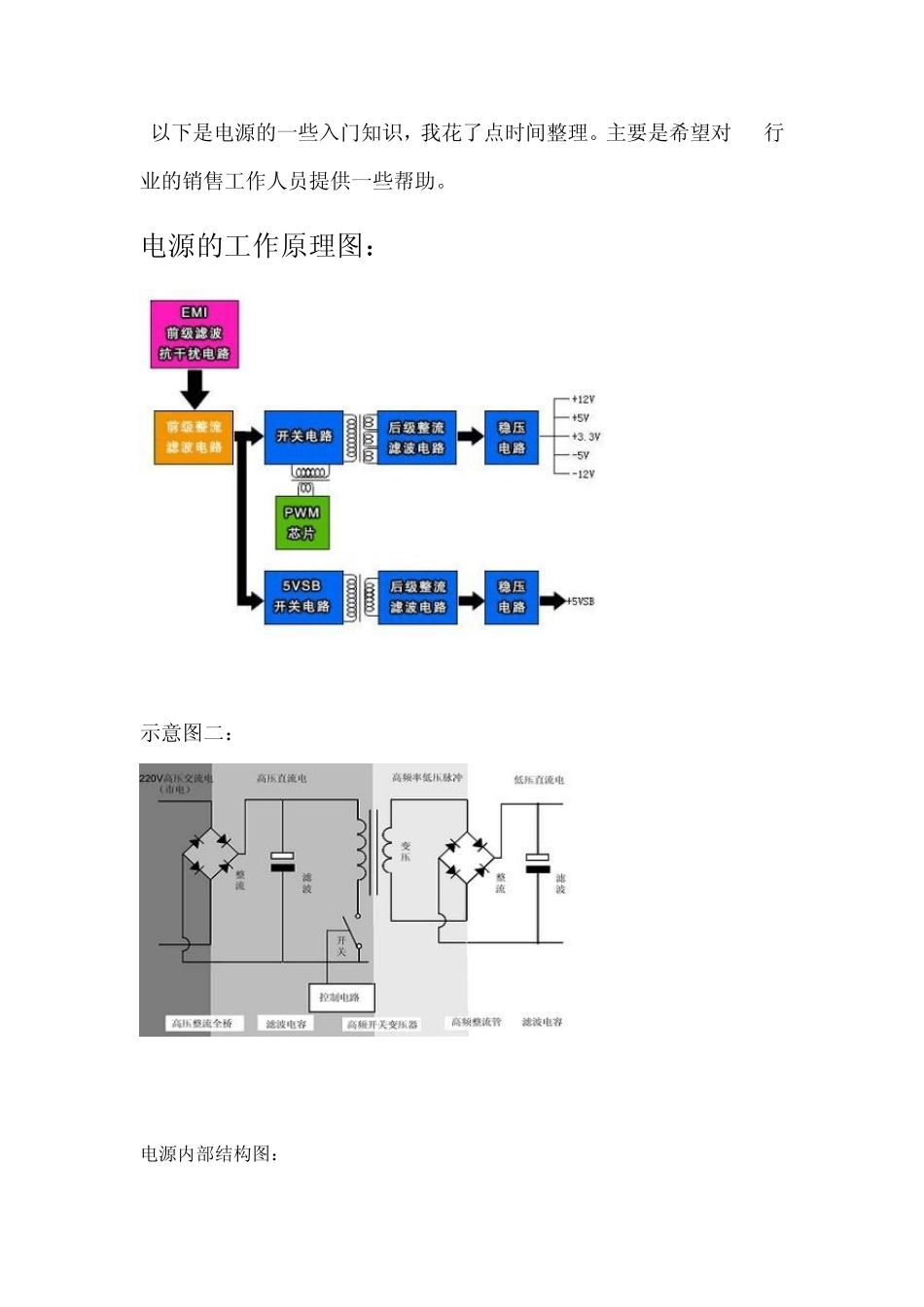

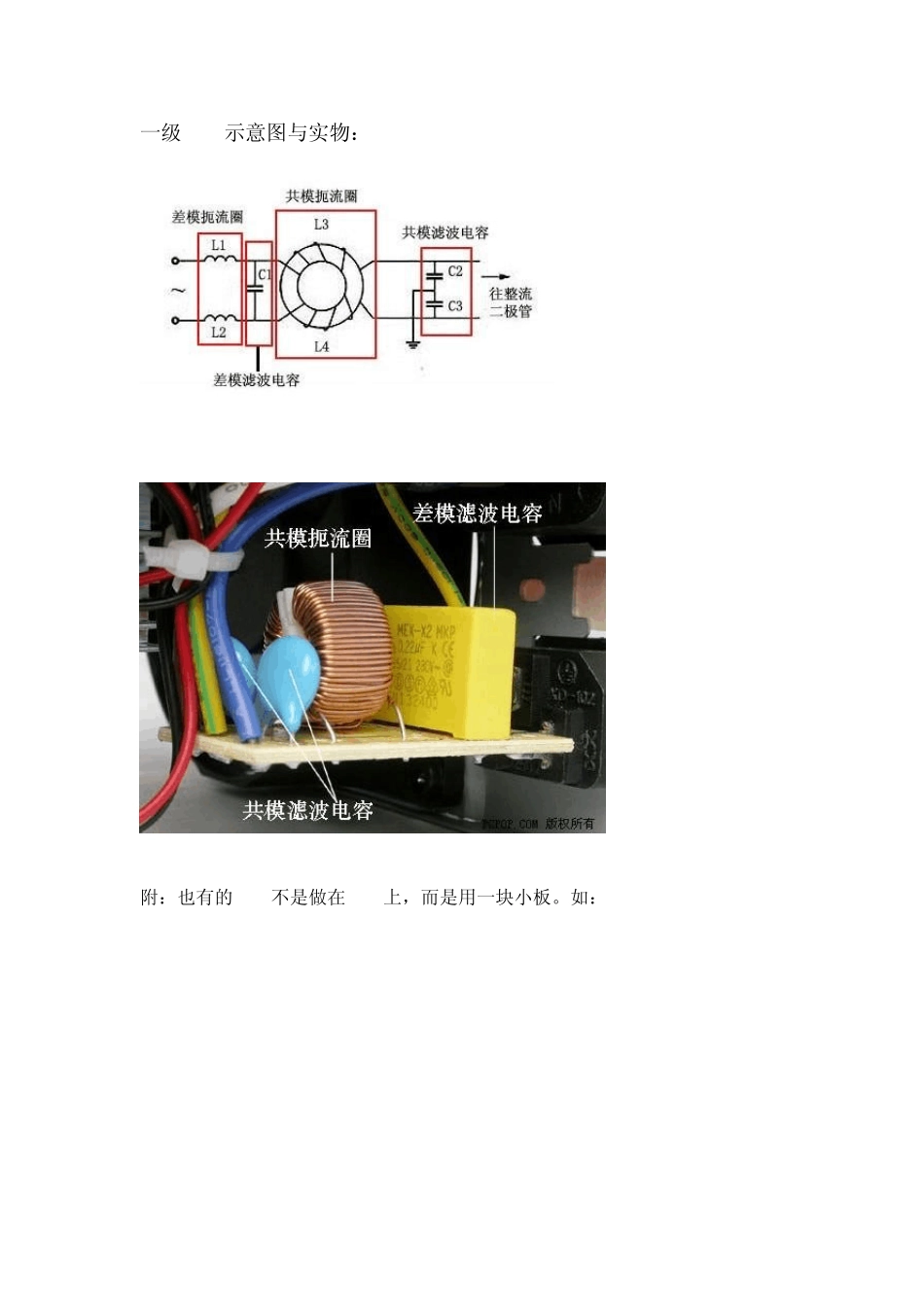

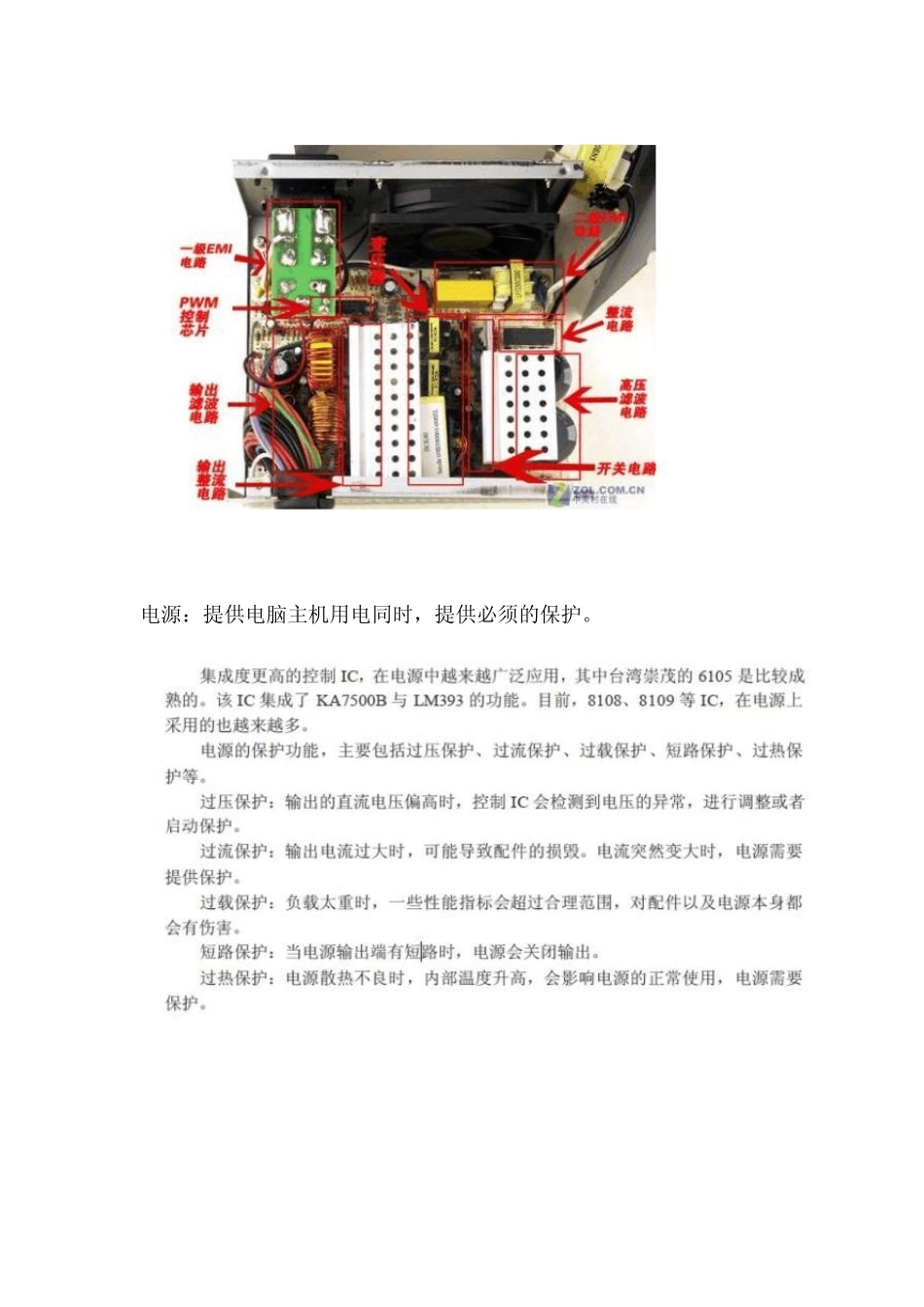

以下是电源的一些入门知识，我花了点时间整理。主要是希望对 IT行业的销售工作人员提供一些帮助。 电源的工作原理图： 示意图二： 电源内部结构图： 电源：提供电脑主机用电同时，提供必须的保护。 一级EMI示意图与实物： 附：也有的EMI不是做在PCB上，而是用一块小板。如： “二级 EMI 实物”图片多在“开关电路区域”与“高压区域”相邻地带，实物与一级相仿。也有些电源没有做二级 EMI。这里不再列图表示。 整流的过程：波形变化示意图： 接下来的过程是将高压整流滤波电路产生的高压直流电变成高频脉冲直流电，送到主变压器降压，变成低频脉冲直流电。这个过程是由开关电路和变压器完成的。开关电路的原理是由开关管和PWM（Pu lse Width Modu lation）控制芯片构成，振荡电路，产生高频脉冲。我们来看一下这个过程：经过高压滤波电容初步稳压的“电”兵分两路，一路送往 5VSB 电压生成电路，另一路则送往我们熟悉的12V、5V、3.3V 电压生成电路。由于前者电压为常电，而后者只有开机才能供电，因此这两部分电压被分成两路分别生成。 下面进入开关电源的核心部分。此部分的原理是通过PWM 控制芯片或简单的自激振荡电路通过变压器耦合的方式来精密控制负责功率生成部分的开关电路，再由开关电路通过变压器耦合的方式将功率传递给后级的整流、滤波电路。由于此部分电路电流的数值和变化频率很大，因此关键部件发热量极大，必须使用散热片。通常前端的散热片上固定开关电路的开关管；而后端的散热片上则固定后级整流电路中的整流管。 最后，低频脉冲直流电经过二极管整流后，再由电解电容滤波，这样，输出的就是不同电压的稳定的电流了。由于这里电压已经很低了，所以尽管电容容量很大，通常有1000u f、2200u f 等，但由于不需要很高的耐压值，所以电容体积很小。到最后，稳压模块将最后的直流电压调整为所需要的各种电压，供给各种不同的电脑配件使用。 以上这个过程是电源的主要使命。也是原理部分，下面的部分是一些电子器件的辨识。 大电容 我们习惯上把高压滤波电容叫做大电容。这种电容是铝电解电容。此外，电源上还会用的薄膜电容等。电容的容量单位是微法。高压滤波电容的容量与功率有着一定的联系，一般来说，对于采用了无源PFC 或者没有采用 PFC 电路的电源，额定功率在 200W 左右的往往采用 330 微法的电容，250W 左右的电源往往使用 470 微法的电容，300W 的电源往往使用 680 微法的电容，35...
