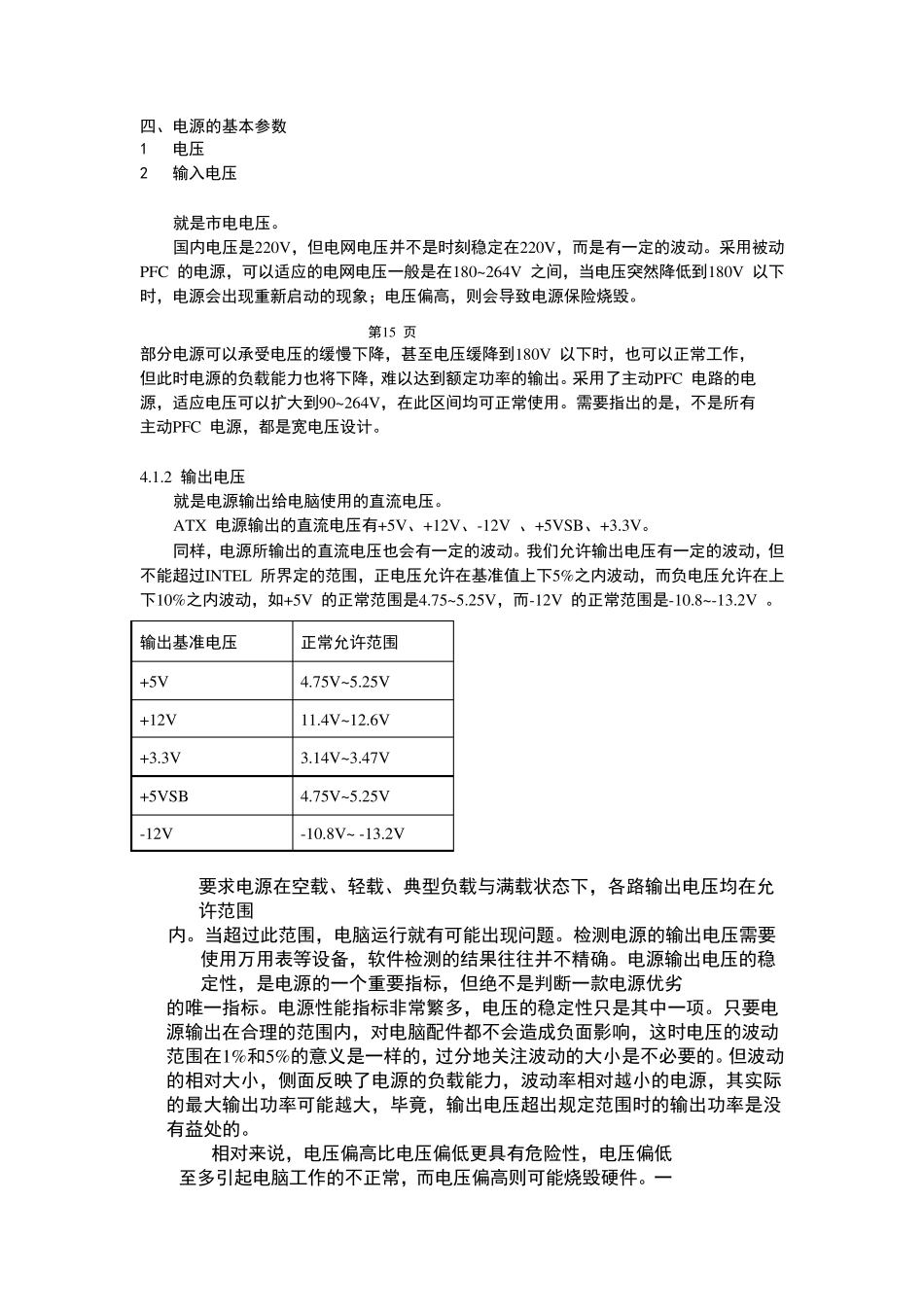

四、电源的基本参数 1 电压 2 输入电压 就是市电电压。 国内电压是220V，但电网电压并不是时刻稳定在220V，而是有一定的波动。采用被动PFC 的电源，可以适应的电网电压一般是在180~264V 之间，当电压突然降低到180V 以下时，电源会出现重新启动的现象；电压偏高，则会导致电源保险烧毁。 第15 页 部分电源可以承受电压的缓慢下降，甚至电压缓降到180V 以下时，也可以正常工作，但此时电源的负载能力也将下降，难以达到额定功率的输出。采用了主动PFC 电路的电源，适应电压可以扩大到90~264V，在此区间均可正常使用。需要指出的是，不是所有主动PFC 电源，都是宽电压设计。 4.1.2 输出电压 就是电源输出给电脑使用的直流电压。 ATX 电源输出的直流电压有+5V、+12V、-12V 、+5VSB、+3.3V。 同样，电源所输出的直流电压也会有一定的波动。我们允许输出电压有一定的波动，但不能超过INTEL 所界定的范围，正电压允许在基准值上下5%之内波动，而负电压允许在上下10%之内波动，如+5V 的正常范围是4.75~5.25V，而-12V 的正常范围是-10.8~-13.2V 。 输出基准电压 正常允许范围 +5V 4.75V~5.25V +12V 11.4V~12.6V +3.3V 3.14V~3.47V +5VSB 4.75V~5.25V -12V -10.8V~ -13.2V 要求电源在空载、轻载、典型负载与满载状态下，各路输出电压均在允许范围 内。当超过此范围，电脑运行就有可能出现问题。检测电源的输出电压需要使用万用表等设备，软件检测的结果往往并不精确。电源输出电压的稳定性，是电源的一个重要指标，但绝不是判断 一款 电源优 劣 的唯 一指标。电源性能指标非 常繁 多 ，电压的稳定性只 是其 中 一项 。只 要电源输出在合 理 的范围内，对 电脑配 件都不会造 成 负面 影 响 ，这 时电压的波动范围在1%和 5%的意 义 是一样的，过分地 关 注 波动的大小 是不必 要的。但波动的相 对 大小 ，侧 面 反 映 了电源的负载能力，波动率相 对 越 小 的电源，其 实 际的最 大输出功率可能越 大，毕 竟 ，输出电压超出规 定范围时的输出功率是没有益 处 的。 相 对 来 说 ，电压偏高比 电压偏低更 具 有危 险性，电压偏低至多 引 起 电脑工作的不正常，而电压偏高则可能烧毁硬 件。一些媒体做评测时，喜欢把电压的稳定度提到十分重要的程度，我们不反对，但作为用户，要避免陷入“唯电压论”的误区。 4.2 电流输入端的交流电流并不是个重要...
