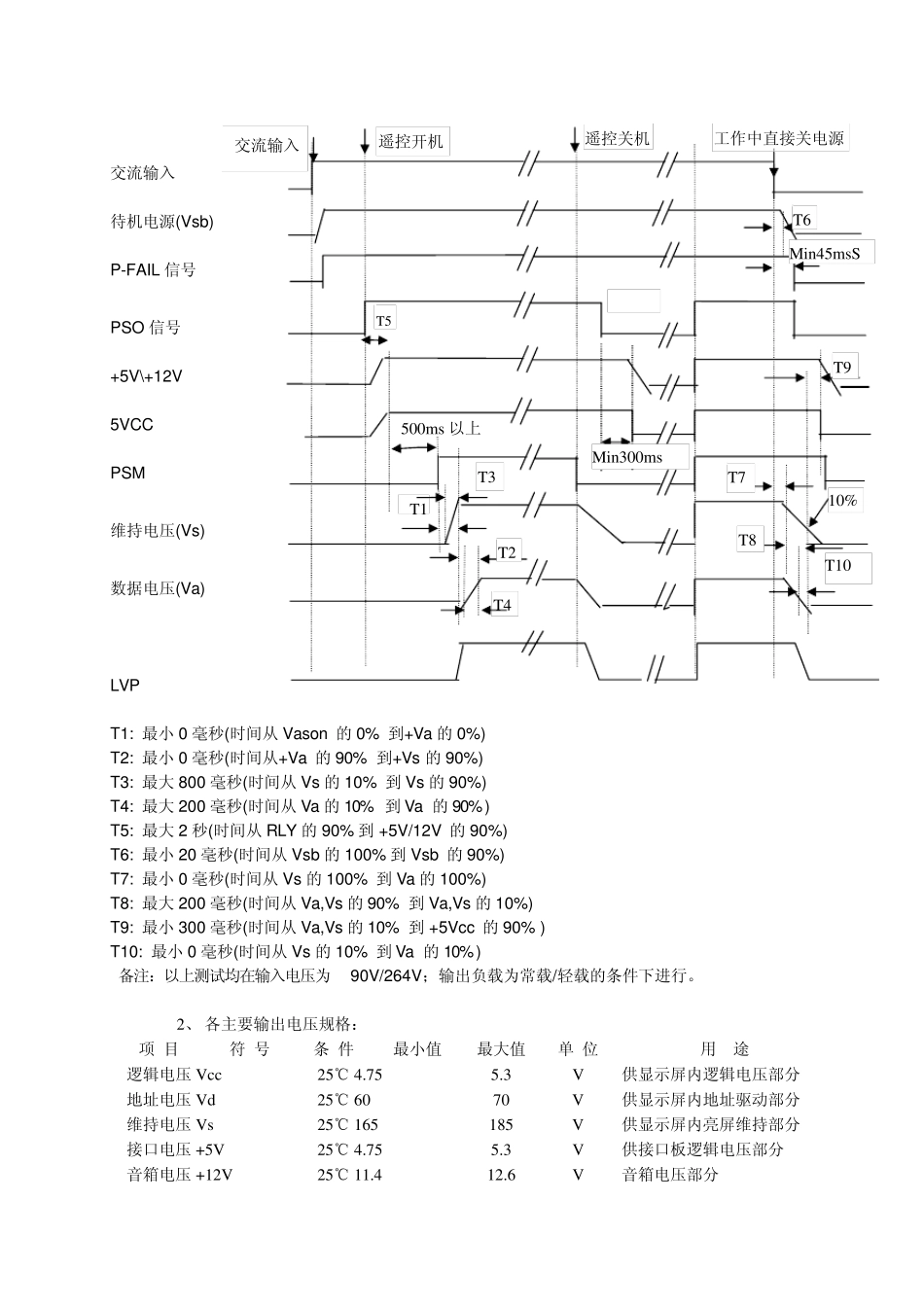

第二章 PDP 、LCD 电源板线路原理介绍 第一节 PDP42U2/PDP4221 电源原理介绍 PDP42U2/PDP4221 NEC 电源是由 TCL 公司自主开发和制造。 PDP 电源的主要特点： 宽交流电(160V~240V0 输入，功率因数达到 95%以上（根据 EN61000-3-2） 高的效率（在 220VAC 输入时达到 88%以上） CLASS B 的传导和辐射标准（EN55022 B） 输入电源符合环保要求（Blu angel, Energy star） 5V/0.5A 待机（STANDBY）输出电压 具有遥控开关机信号 无最小负载要求 受限制的尺寸，高度小于 40mm 自然通风，无风扇 要通过安全方面的认证（EN60950，UL1950，CSA22.2，IEC60950 标准，CE 认证） PDP 电源担负着屏内所有电路和显示屏的供电，高压部分包括地址电压（三电极表面放电约为55~65V）和维持电压（165~185V），一般直接送入驱动电路板提供行列驱动电源。维持电压和地址电压是在一定范围内动态变化的电压，该两组电压由控制电路反馈的两个信号分别控制；低电压部分包括控制板、接口板等各部分的+5V 电路供电电压。电源同时还应具有针对屏故障的过压、过流和短路保护功能。为了保护显示屏和扫描电路，电源的时序受到严格的控制。PDP42U2 电源的输出功率约为 350W。 下面介绍在 PDP42U2 上使用的电源的工作原理： POINT Vsb(+5V) Vcc(+5V) Vs(185V) Vd(+60V)5.2V 12V VOLTAGE 4.75~5.25V 4.75~5.25V170-195V 55-70V 5.1~5.4V 11.5~13.5V Max.load 0.5A 3.5A 1.0A 1.4A 2.5A 2.5A Min.load 0.03A 0.5A 0.1A 0.1A 0.1A 0.1A Regulation ±5% ±5% ±1% ±2% ±5% ±10% Ripple 50mVp-p 50mVp-p 300mVp-p300mVp-p50mVp-p 50mVp-p Noise 400mVp-p 400mVp-p 600mVp-p600mVp-p400mVp-p 400mVp-p 一、概述： 1 、 该等离子电视工作时，对电源要求有多组输出电压，精度要求高，故该电源采用多组芯片控制模式，电路结构相对比较复杂，为满足谐波电流标准，该电源电路中有有源功率因素校正电路，同时该电源有要求严格的工作时序。其工作时序如下： 交流输入 遥控开机遥控关机T1T5T2T4T3 工作中直接关电源Min45msS T6T8 T10 10%T7 Min300ms 500ms以上T9 交流输入 待机电源(Vsb) P-FAIL 信号 PSO 信号 +5V\+12V 5VCC PSM 维持电压(Vs) 数据电压(Va) LVP T1: 最小0 毫秒(时间从Vason 的0% 到+Va 的0%) T2: 最小0 毫秒(时间从+Va 的90% 到+Vs 的90%) T3:...
