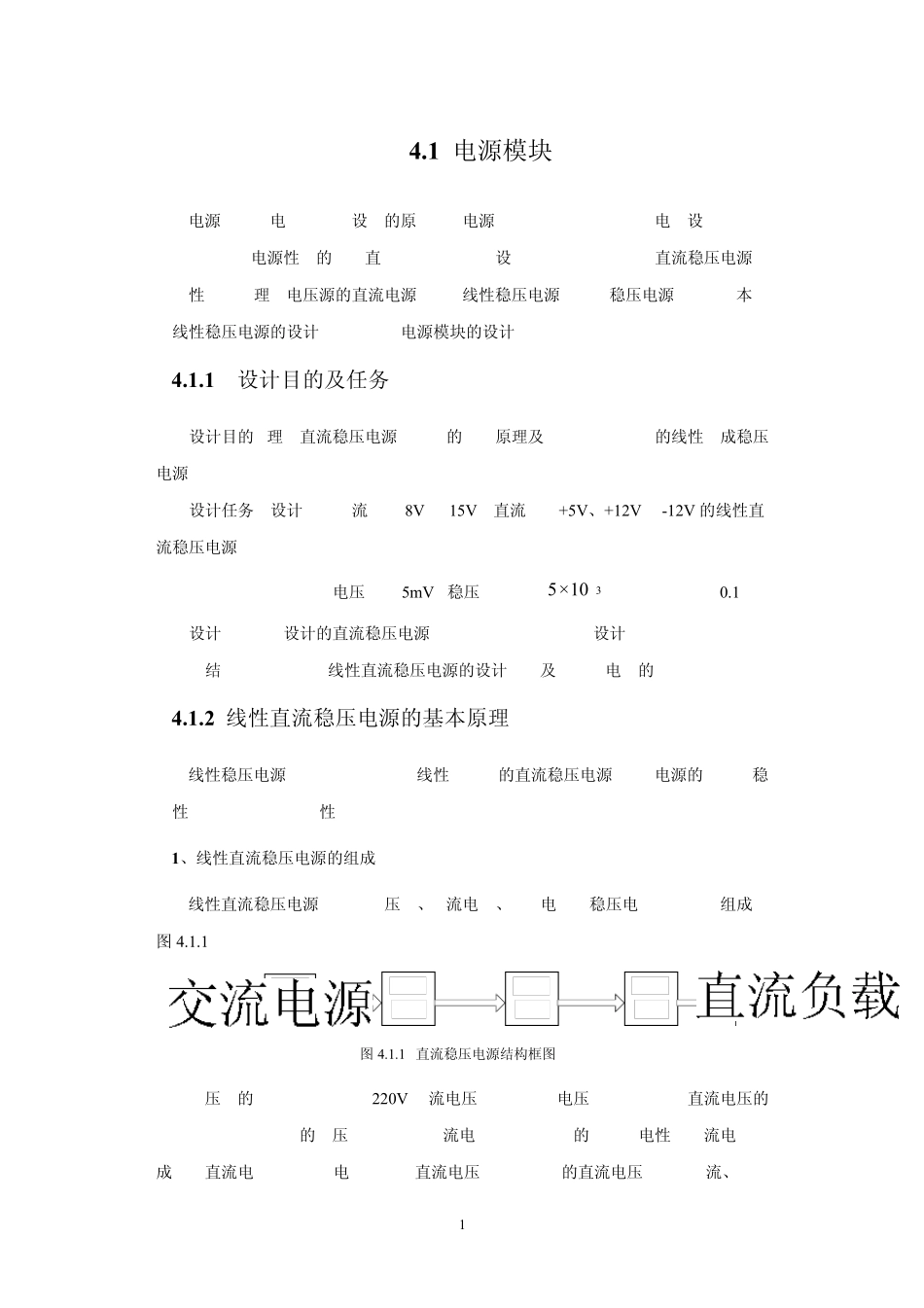

14 .1 电源模块 电源是各种电子系统与设备的原动力，电源系统出故障，会使整个电子设备不能正常工作，因此电源性能的好坏直接影响到系统与设备工作质量和效率。直流稳压电源是一种性能接近理想电压源的直流电源，分为线性稳压电源和开关稳压电源两大类，本节以线性稳压电源的设计为例来说明电源模块的设计。 4 .1 .1 设计目的及任务 设计目的：理解直流稳压电源各部分的工作原理及作用；熟悉常见的线性集成稳压电源芯片。 设计任务：设计一个交流输入 8V 和 15V，直流输出+5V、+12V 和-12V 的线性直流稳压电源。 功能指标：输出纹波电压小于 5mV，稳压系数小于310×5，输出内阻小于 0.1 欧。 设计要求：所设计的直流稳压电源应满足 EDP实验仪系统设计要求，并能与整个系统有效结合。以下是一个线性直流稳压电源的设计范例及其相应电路的讲解，仅供参考。 4 .1 .2 线性直流稳压电源的基本原理 线性稳压电源是指调整管工作在线性状态下的直流稳压电源，该类电源的优点是稳定性高，纹波小，可靠性高。 1 、线性直流稳压电源的组成 线性直流稳压电源通常由变压器、整流电路、滤波电路和稳压电路等几部分组成如图 4.1.1 所示。 图 4.1.1 直流稳压电源结构框图 变压器的初级一侧一般为 220V 交流电压，次级一侧电压可以根据所需直流电压的大小，通过选择适当的变压比来得到。整流电路利用二极管的单向导电性将交流电变换成脉动直流电，利用滤波电路将脉动直流电压滤为较平滑的直流电压。由于整流、滤波 2电路输出的直流电压稳定性较差，当电网电压波动或负载变化时输出电压也随之而变化，采用稳压电路后，输出电压的稳定程度将大为提高。 2 、线性直流稳压电源的原理图 集成稳压器的种类很多，作为小功率的线性直流稳压电源，应用最为普遍的是三端集成稳压器。常用的三端集成稳压器有：78XX 系列（正电压型），79XX 系列（负电压型）（实际产品中，XX 用数字表示，XX 是多少，输出电压就是多少。例如 7805，输出电压为＋5V）；LM317 系列（可调正电压型），LM337 系列（可调负电压型）。表 4.1.1 给出了 78XX/79XX 系列(摩托罗拉公司)部分产品的输出电压和输出电流。 表 4.1.1 78XX/79XX 系列部分产品的参数 型 号 输出电流(A) 输出电压(V) 78LXX 0.1 5、6、9、12、15、18、24 78MXX 0.5 5、6、9、12、15、18、24 78XX 1.5 5、6、9、12、15、18、24 79LXX 0.1 -5、-6、-9、-12、...
