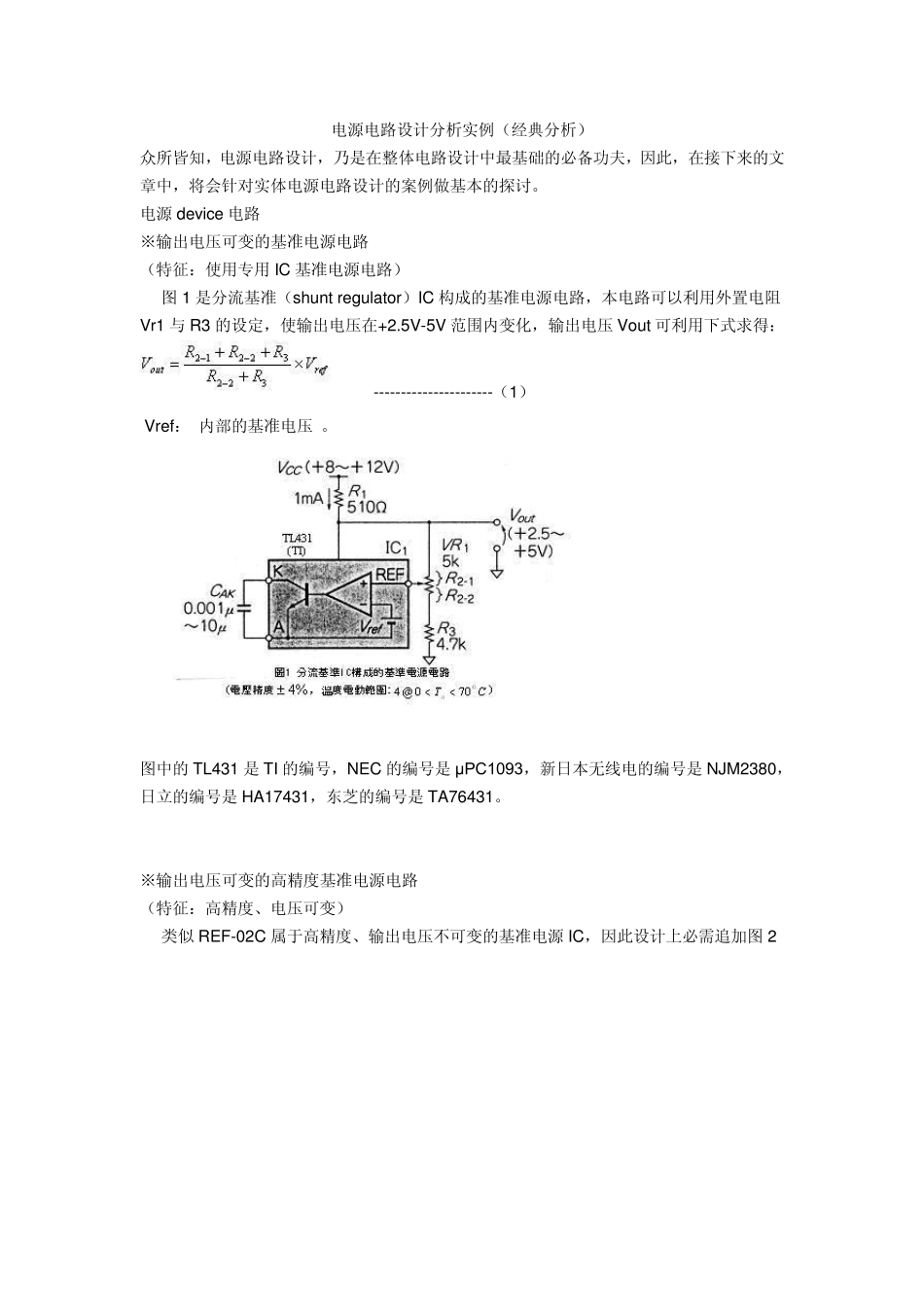

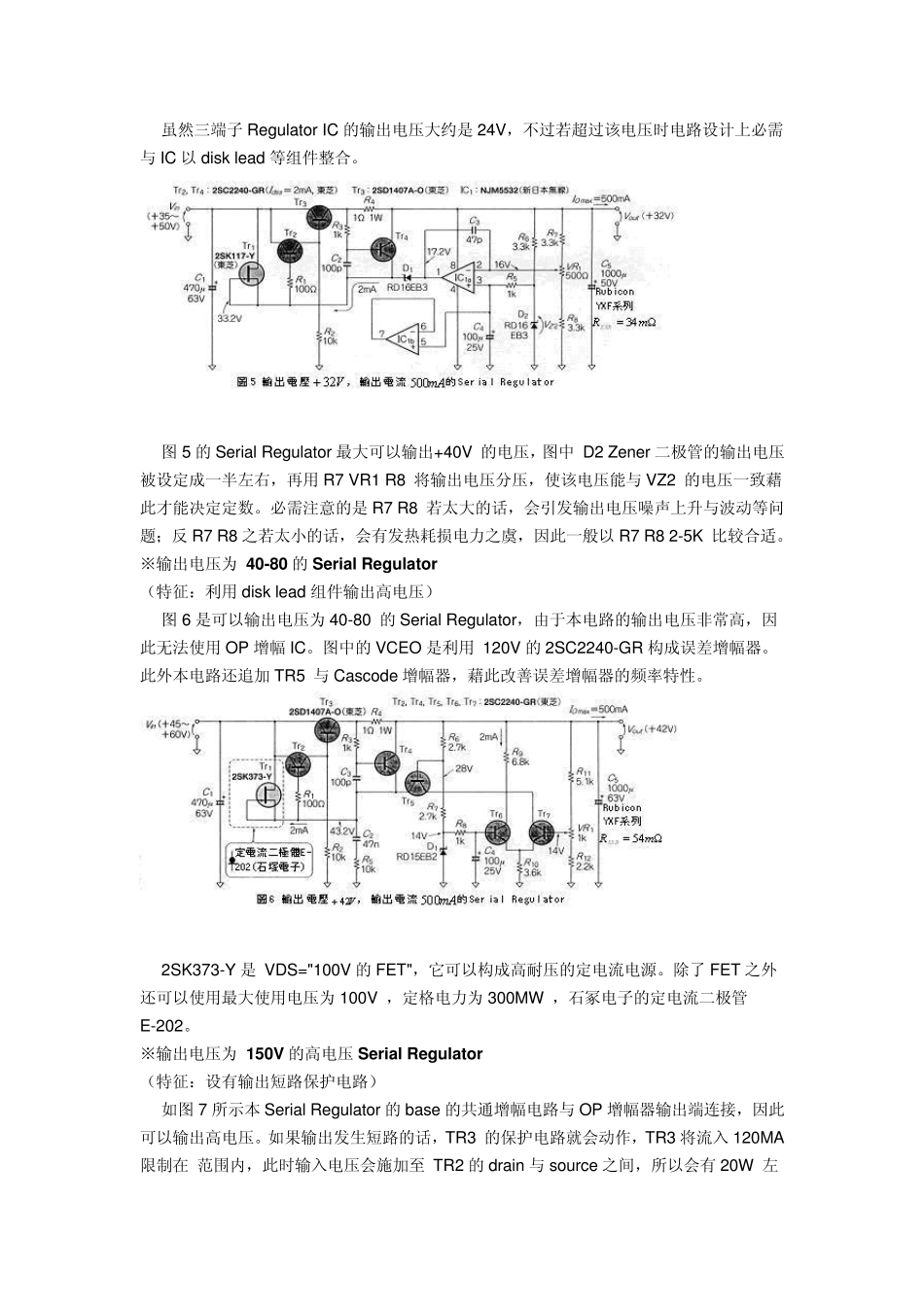

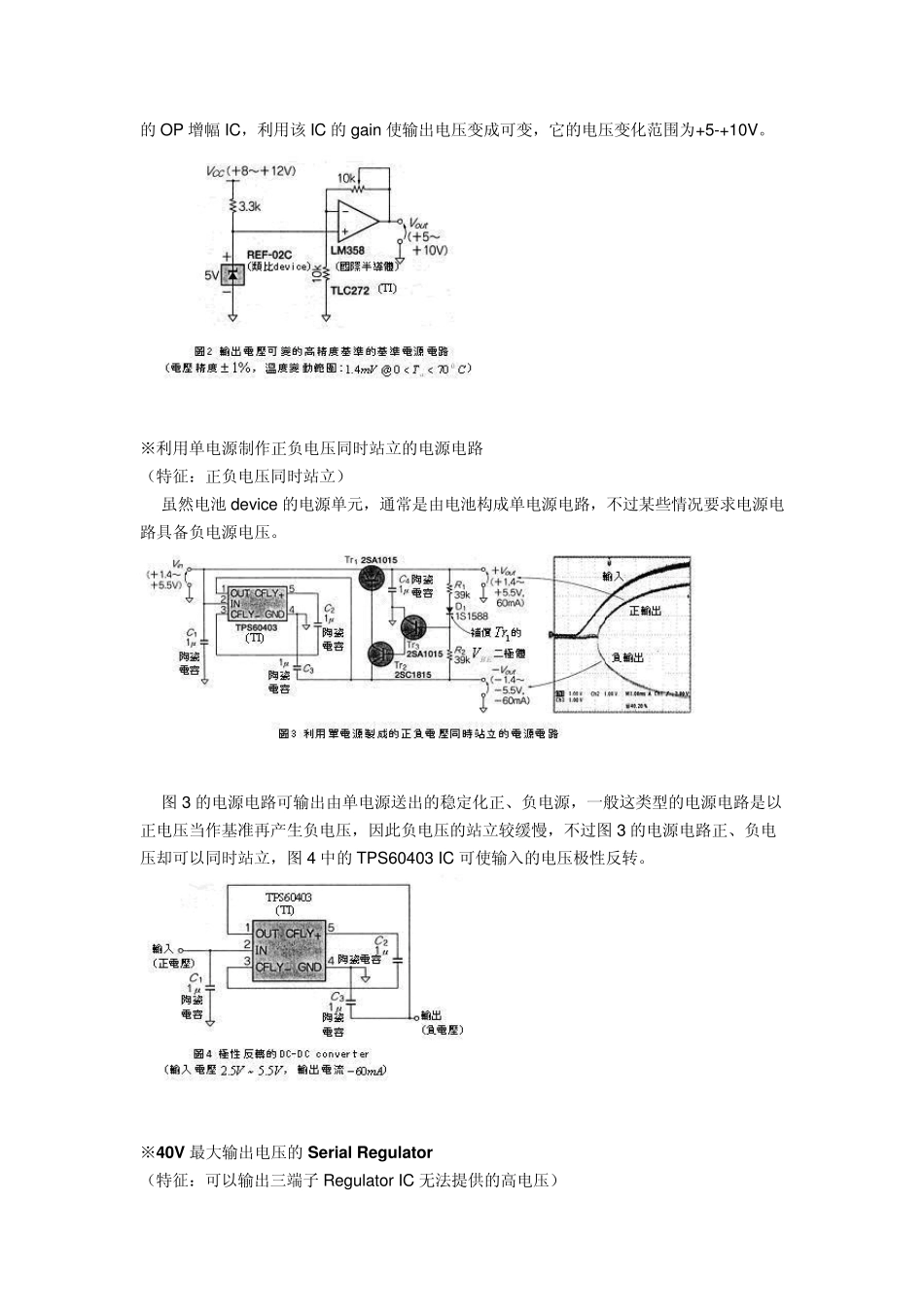

电源电路设计分析实例（经典分析） 众所皆知，电源电路设计，乃是在整体电路设计中最基础的必备功夫，因此，在接下来的文章中，将会针对实体电源电路设计的案例做基本的探讨。 电源device 电路 ※输出电压可变的基准电源电路 （特征：使用专用 IC 基准电源电路） 图 1 是分流基准（shunt regulator）IC 构成的基准电源电路，本电路可以利用外置电阻Vr1 与 R3 的设定，使输出电压在+2.5V-5V 范围内变化，输出电压 Vout 可利用下式求得： ----------------------（1） Vref： 内部的基准电压 。 图中的TL431 是TI 的编号，NEC 的编号是μPC1093，新日本无线电的编号是NJM2380，日立的编号是HA17431，东芝的编号是TA76431。 ※输出电压可变的高精度基准电源电路 （特征：高精度、电压可变） 类似 REF-02C 属于高精度、输出电压不可变的基准电源IC，因此设计上必需追加图 2的OP 增幅IC，利用该IC 的gain 使输出电压变成可变，它的电压变化范围为+5-+10V。 ※利用单电源制作正负电压同时站立的电源电路 （特征：正负电压同时站立） 虽然电池 device 的电源单元，通常是由电池构成单电源电路，不过某些情况要求电源电路具备负电源电压。 图 3 的电源电路可输出由单电源送出的稳定化正、负电源，一般这类型的电源电路是以正电压当作基准再产生负电压，因此负电压的站立较缓慢，不过图 3 的电源电路正、负电压却可以同时站立，图 4 中的TPS60403 IC 可使输入的电压极性反转。 ※40V 最大输出电压的Serial Regu lator （特征：可以输出三端子 Regulator IC 无法提供的高电压） 虽然三端子Regu lator IC 的输出电压大约是24V，不过若超过该电压时电路设计上必需与IC 以disk lead 等组件整合。 图5 的Serial Regu lator 最大可以输出+40V 的电压，图中 D2 Zener 二极管的输出电压被设定成一半左右，再用R7 VR1 R8 将输出电压分压，使该电压能与VZ2 的电压一致藉此才能决定定数。必需注意的是R7 R8 若太大的话，会引发输出电压噪声上升与波动等问题；反R7 R8 之若太小的话，会有发热耗损电力之虞，因此一般以R7 R8 2-5K 比较合适。 ※输出电压为 40-80 的Serial Regu lator （特征：利用disk lead 组件输出高电压） 图6 是可以输出电压为 40-80 的Serial Regu lator，由于本电路的输出电压非常高，因此无法使用OP 增幅 IC。图中的VCEO 是利用 120V 的...
