电源线、连接线接驳技术指引

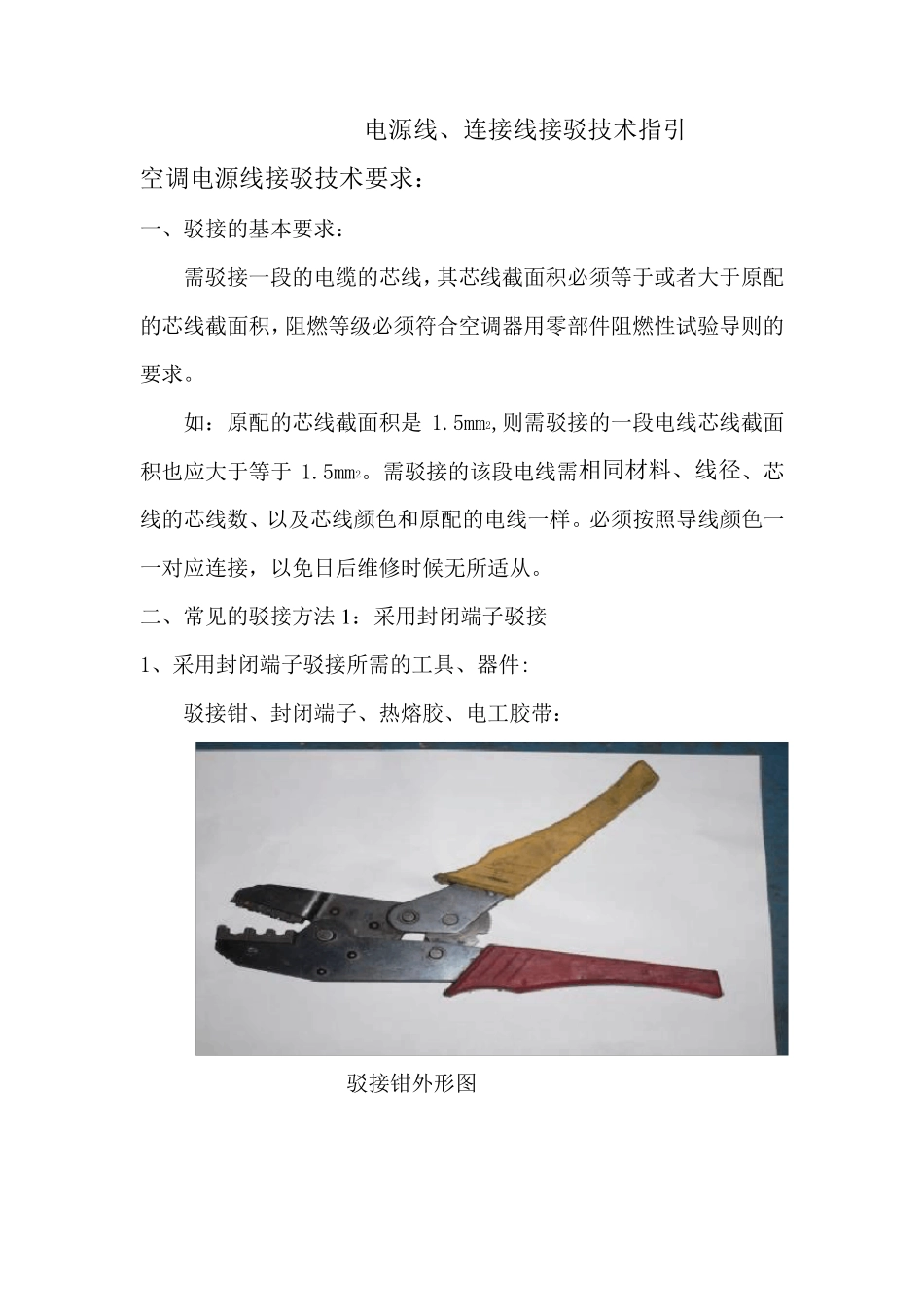

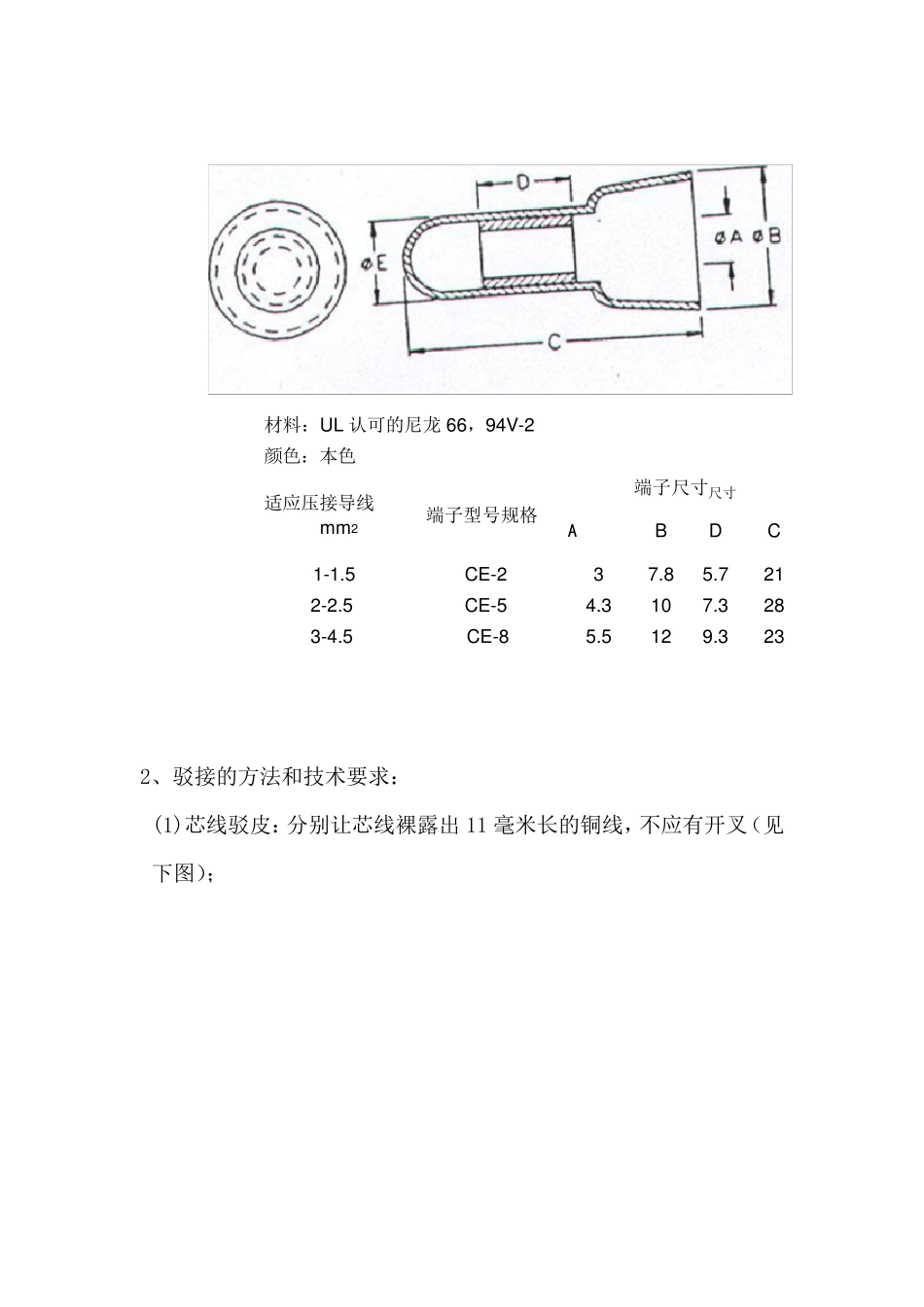

电源线、连接线接驳技术指引 空调电源线接驳技术要求： 一、驳接的基本要求： 需驳接一段的电缆的芯线，其芯线截面积必须等于或者大于原配的芯线截面积，阻燃等级必须符合空调器用零部件阻燃性试验导则的要求。 如：原配的芯线截面积是 1.5mm2,则需驳接的一段电线芯线截面积也应大于等于 1.5mm2。需驳接的该段电线需相同材料、线径、芯线的芯线数、以及芯线颜色和原配的电线一样。必须按照导线颜色一一对应连接，以免日后维修时候无所适从。 二、常见的驳接方法 1 ：采用封闭端子驳接 1、采用封闭端子驳接所需的工具、器件: 驳接钳、封闭端子、热熔胶、电工胶带： 驳接钳外形图 材料：UL 认可的尼龙66，94V-2 颜色：本色 适应压接导线 m m 2 端子型号规格 端子尺寸尺寸 A B D C 1-1.5 CE-2 3 7.8 5.7 21 2-2.5 CE-5 4.3 10 7.3 28 3-4.5 CE-8 5.5 12 9.3 23 2、驳接的方法和技术要求： (1)芯线驳皮：分别让芯线裸露出 11 毫米长的铜线，不应有开叉（见下图）； (2)将对接的两芯线平行、同时插入封闭端子里（注意：必需插到底，不允许有铜丝跑出在封闭端子外面）。紧接着将端子放进驳接钳的压接虎口上，用力压到底（压到压不动为止）。 (3)对驳接好后封闭端子的线施以 27N 拉力进行检查不得松脱。如果松脱，说明用错规格的封闭端子，或者是放错压接虎口位置。 (4)压接虎口的选取：驳接钳压接口共有大、中、小三个，操作者应根据当时使用的封闭端子的大、中、小来选取。正确的是：大的放在大压接虎口上，中的放在中压接虎口上，小的放在小压接虎口上。（见下图） (5)接好后对每个端子加热熔胶进行封闭将两芯线密封，保证水不得侵入。 1 1 毫米 (6)整理线束、缠绕电工胶带。将驳接好线束尽量收拢紧凑，再用电工胶带将其裹紧，予以双重的绝缘、防潮保护。电线接头处不应直接暴露在室外环境下，以免绝缘胶布老化后松脱。 (7)缠绕电工胶带时，电工胶带应缠绕至驳接口以外 3cm，往返次数不少于 2 次。（见下图） 二、常见的驳接方法 2 ：焊接驳接 焊接驳接的方法和技术要求: (1)芯线驳皮：分别让芯线裸露出 10 毫米长的铜线，不应有开叉（见下图）,并在裸露的铜芯线上用烙铁加上焊锡，注意焊锡必须渗透到里面的铜丝，完全将铜丝包住。 （2）将热缩管套进需要驳接的其中一跟导线上，将已经加上焊锡的两根导线的铜芯部分折成勾，相互钩住，并用力将其扭在一起(如下图)。最后在上面加...
