电源线径计算

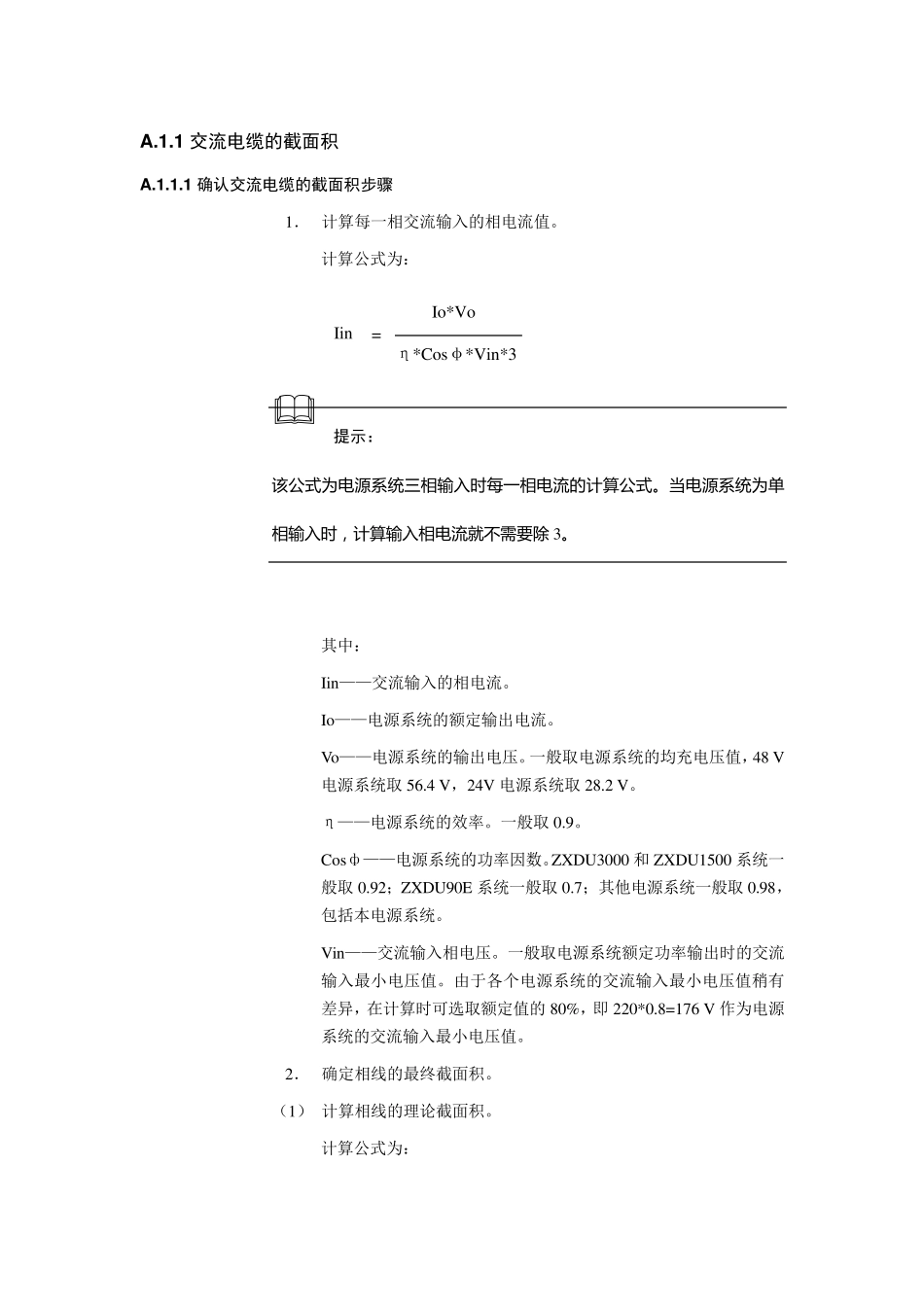

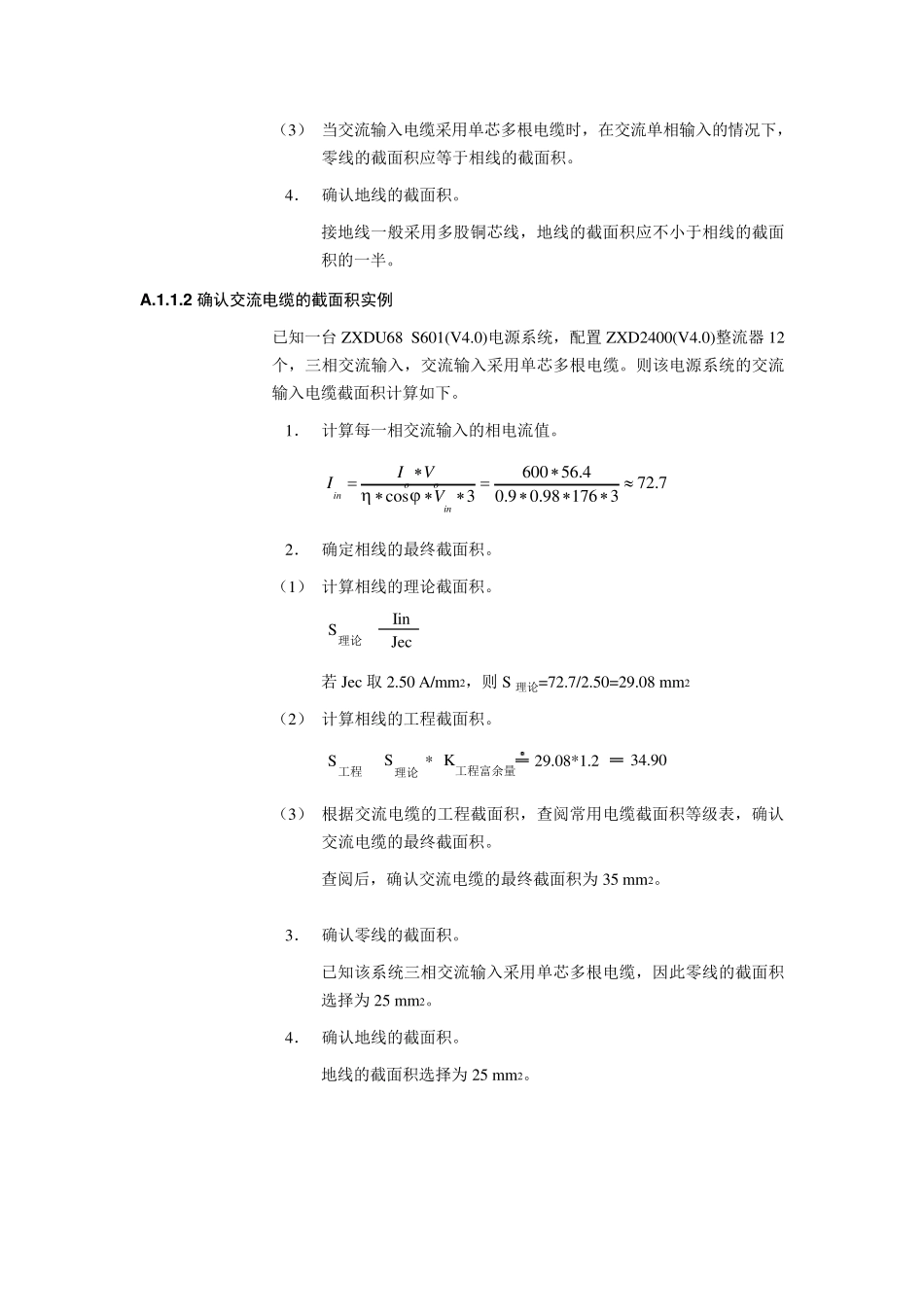

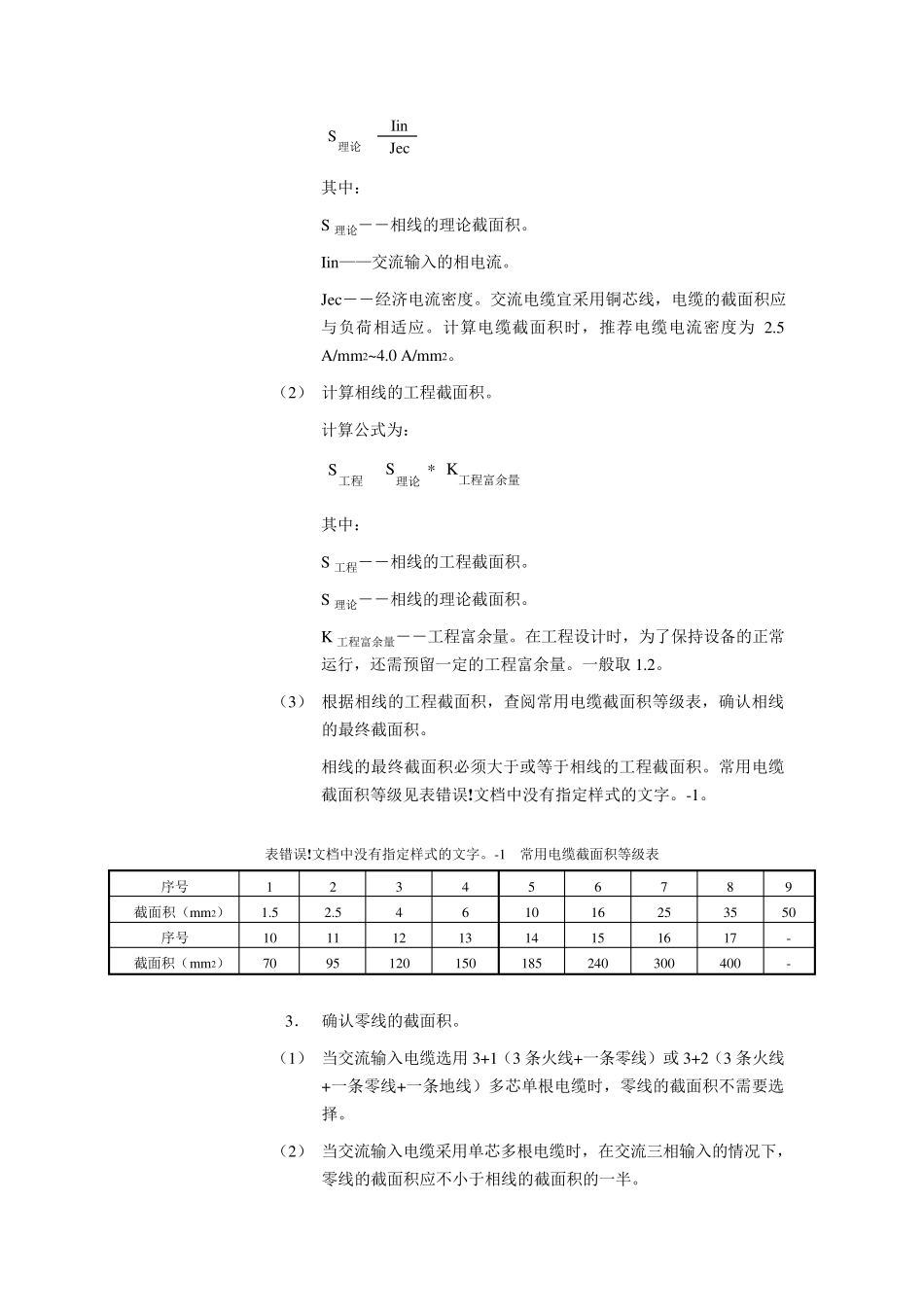

A .1.1 交流电缆的截面积 A .1.1.1 确认交流电缆的截面积步骤 1． 计算每一相交流输入的相电流值。 计算公式为： Iin=Io*Voη*Cosφ*Vin*3  提示： 该 公 式 为 电 源 系 统 三 相 输 入 时 每 一 相 电 流 的 计 算 公 式 。当电 源 系 统 为 单相 输 入 时 ，计 算 输 入 相 电 流 就不需要除 3。 其中： Iin——交流输入的相电流。 Io——电源系统的额定输出电流。 Vo——电源系统的输出电压。一般取电源系统的均充电压值，48 V电源系统取 56.4 V，24V 电源系统取 28.2 V。 η——电源系统的效率。一般取 0.9。 Cosф——电源系统的功率因数。ZXDU3000 和 ZXDU1500 系统一般取 0.92；ZXDU90E 系统一般取 0.7；其他电源系统一般取 0.98，包括本电源系统。 Vin——交流输入相电压。一般取电源系统额定功率输出时的交流输入最小电压值。由于各个电源系统的交流输入最小电压值稍有差异，在计算时可选取额定值的80%，即 220*0.8=176 V 作为电源系统的交流输入最小电压值。 2． 确定相线的最终截面积。 （1） 计算相线的理论截面积。 计算公式为： S理论IinJec 其中： S 理论――相线的理论截面积。 Iin——交流输入的相电流。 Jec――经济电流密度。交流电缆宜采用铜芯线，电缆的截面积应与负荷相适应。计算电缆截面积时，推荐电缆电流密度为 2.5 A/mm2~4.0 A/mm2。 （2） 计算相线的工程截面积。 计算公式为： S工程S理论* K工程富余量 其中： S 工程――相线的工程截面积。 S 理论――相线的理论截面积。 K 工程富余量――工程富余量。在工程设计时，为了保持设备的正常运行，还需预留一定的工程富余量。一般取 1.2。 （3） 根据相线的工程截面积，查阅常用电缆截面积等级表，确认相线的最终截面积。 相线的最终截面积必须大于或等于相线的工程截面积。常用电缆截面积等级见表错误!文档中没有指定样式的文字。-1。 表错误!文档中没有指定样式的文字。-1 常用电缆截面积等级表 序号 1 2 3 4 5 6 7 8 9 截面积（mm2） 1.5 2.5 4 6 10 16 25 35 50 序号 10 11 12 13 14 15 16 17 - 截面积（mm2） 70 95 120 150 185 240 300 400 - 3． 确认零线的截面积。 （1） 当交流输入电缆选用 3+1（3 条火线+一条零线）或 3+2（3 条火线+一条零线+一条地线）多芯单根电缆时，零线的截面积不需...
