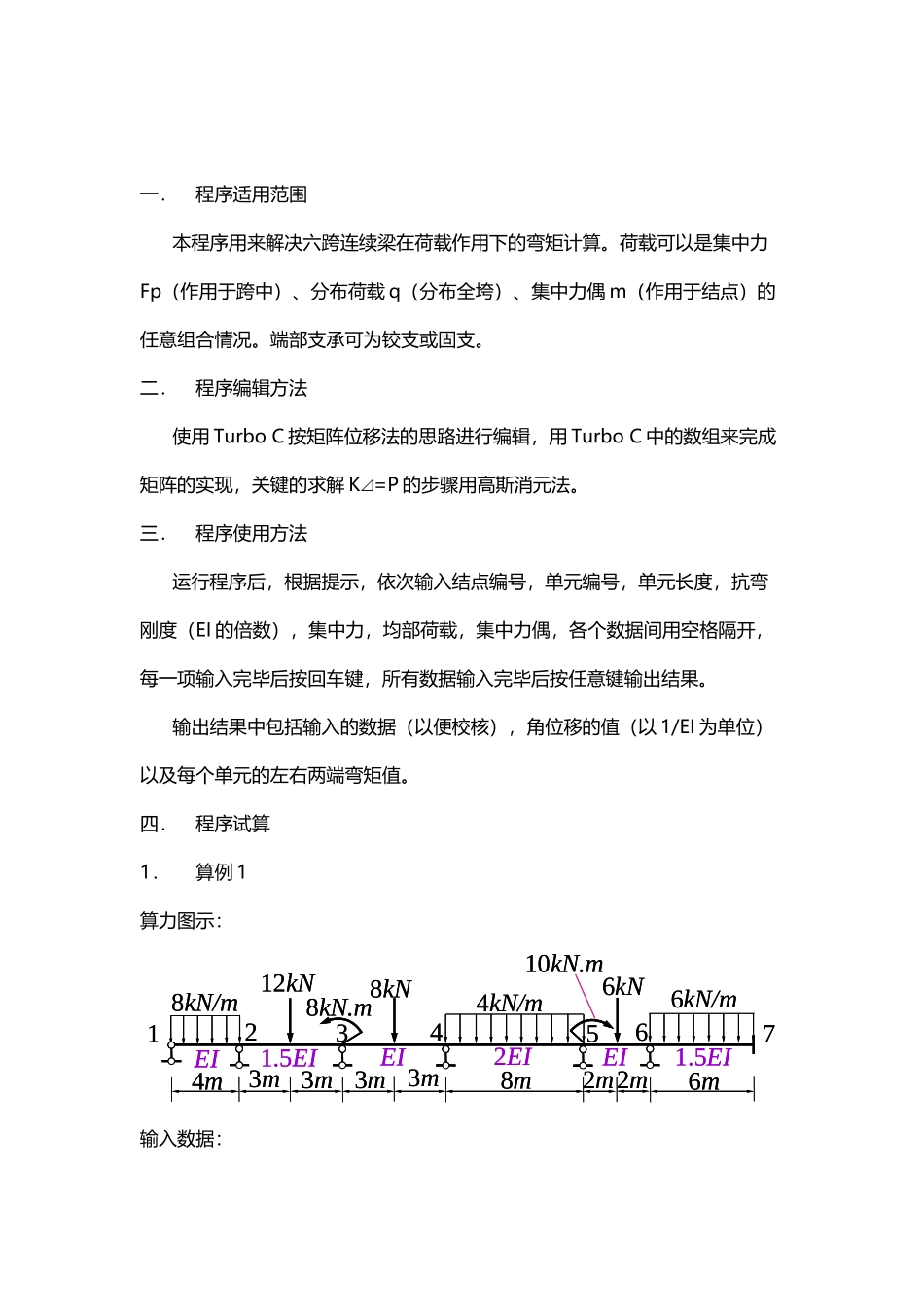

六跨连续梁内力计算程序程序(12 页)Good is good, but better carries it.精益求精，善益求善。六跨连续梁内力计算程序说明文档一．程序适用范围本程序用来解决六跨连续梁在荷载作用下的弯矩计算。荷载可以是集中力Fp（作用于跨中）、分布荷载 q（分布全垮）、集中力偶 m（作用于结点）的任意组合情况。端部支承可为铰支或固支。二．程序编辑方法使用 Turbo C 按矩阵位移法的思路进行编辑，用 Turbo C 中的数组来完成矩阵的实现，关键的求解 K⊿=P 的步骤用高斯消元法。三．程序使用方法运行程序后，根据提示，依次输入结点编号，单元编号，单元长度，抗弯刚度（EI 的倍数），集中力，均部荷载，集中力偶，各个数据间用空格隔开，每一项输入完毕后按回车键，所有数据输入完毕后按任意键输出结果。输出结果中包括输入的数据（以便校核），角位移的值（以 1/EI 为单位）以及每个单元的左右两端弯矩值。四．程序试算1．算例 1算力图示：8kN/m4m3m2m8m6kN/m12365474kN/m3m3m3m2m6m12kN8kN8kN.m6kN10kN.mEI1.5EIEIEI2EI1.5EI8kN/m4m3m2m8m6kN/m12365474kN/m3m3m3m2m6m12kN8kN8kN.m6kN10kN.mEI1.5EIEIEI2EI1.5EI输入数据：结点：1 2 3 4 5 6 0；单元：1 2 3 4 5 6；长度：4 6 6 8 4 6；EI：1 1.5 1 2 1 1.5；Fp：0 12 8 0 6 0；q：8 0 0 4 0 6；m：0 0 -8 0 10 0 0运行程序如下：结果为：角位移为：单元编号123456左端弯矩0.00000-14.92439-7.30243-12.37565-8.16809-7.95197右端弯矩14.9243-0.6975712.375618.16807.951923.024095971弯矩图如下：2．算例 2算例图示：8kN/m4m3m2m8m6kN/m12365474kN/m3m3m3m2m6m12kN8kN8kN.m6kN10kN.mEIEIEI1.5EI1.5EI2EI8kN/m4m3m2m8m6kN/m12365474kN/m3m3m3m2m6m12kN8kN8kN.m6kN10kN.mEIEIEI1.5EI1.5EI2EI输入数据：结点：0 1 2 3 4 5 6；单元：1 2 3 4 5 6；长度：4 6 6 8 4 6；EI：1 1.5 1 2 1 1.5；Fp：0 12 8 0 6 0；q：8 0 0 4 0 6；m：0 0 -8 0 10 0 0运行程序如下：结果为：角位移为：单元编号123456左端弯矩-9.82331-12.35339-7.76314-12.55393-6.58562-14.10360右端弯矩12.35339-0.2368612.5539316.5856214.103600.00000弯矩图如下：3．算例 3算例图示：8kN/m4m3m2m8m6kN/m12365474kN/m3m3m3m2m6m12kN8kN8kN.m6kN10kN.mEI1.5EIEIEI2EI1.5EI8kN/m4m3m2m8m6kN/m12365474kN/m3m3m3m2m6m12kN8kN8kN.m6kN10kN.mE...
