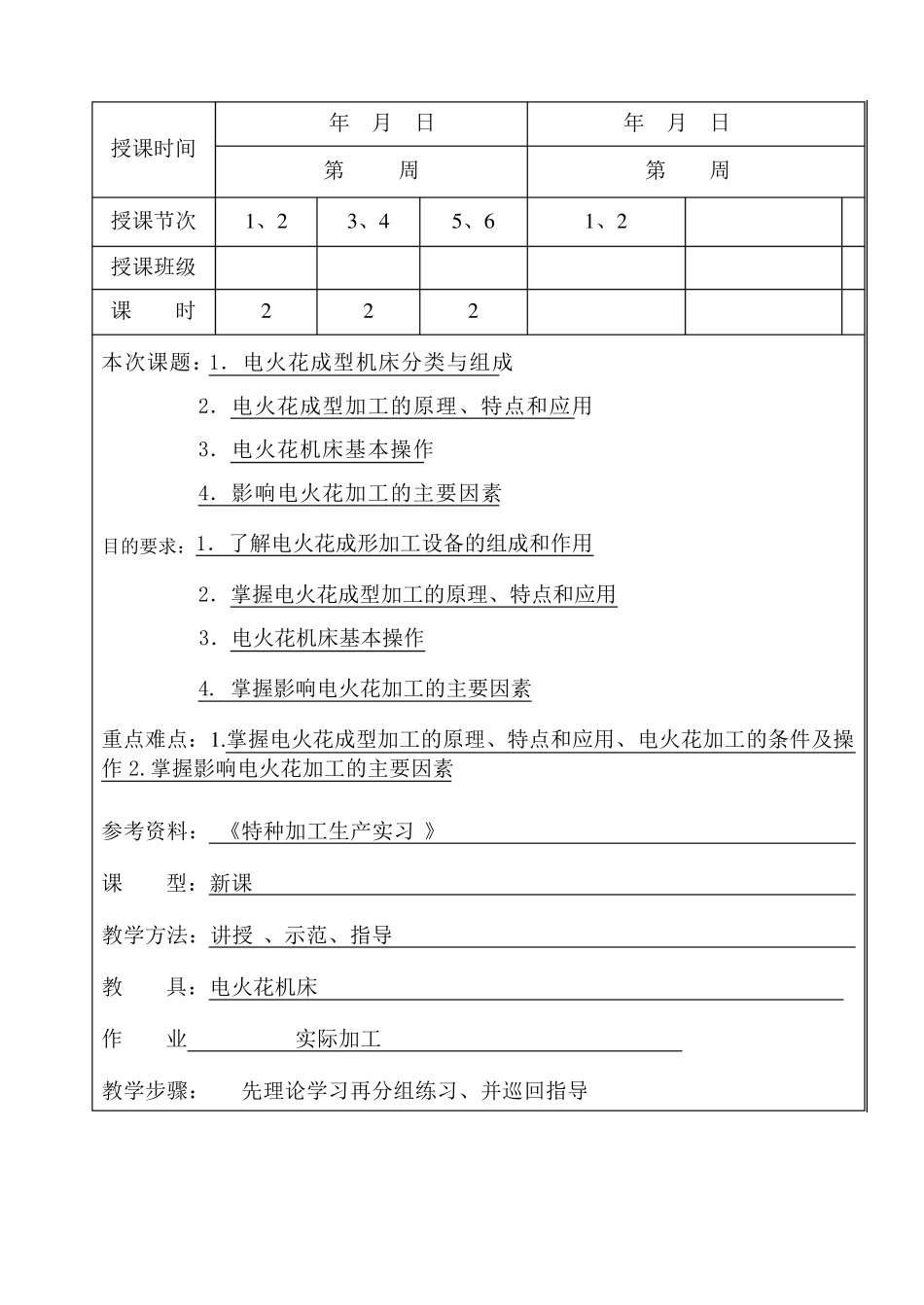

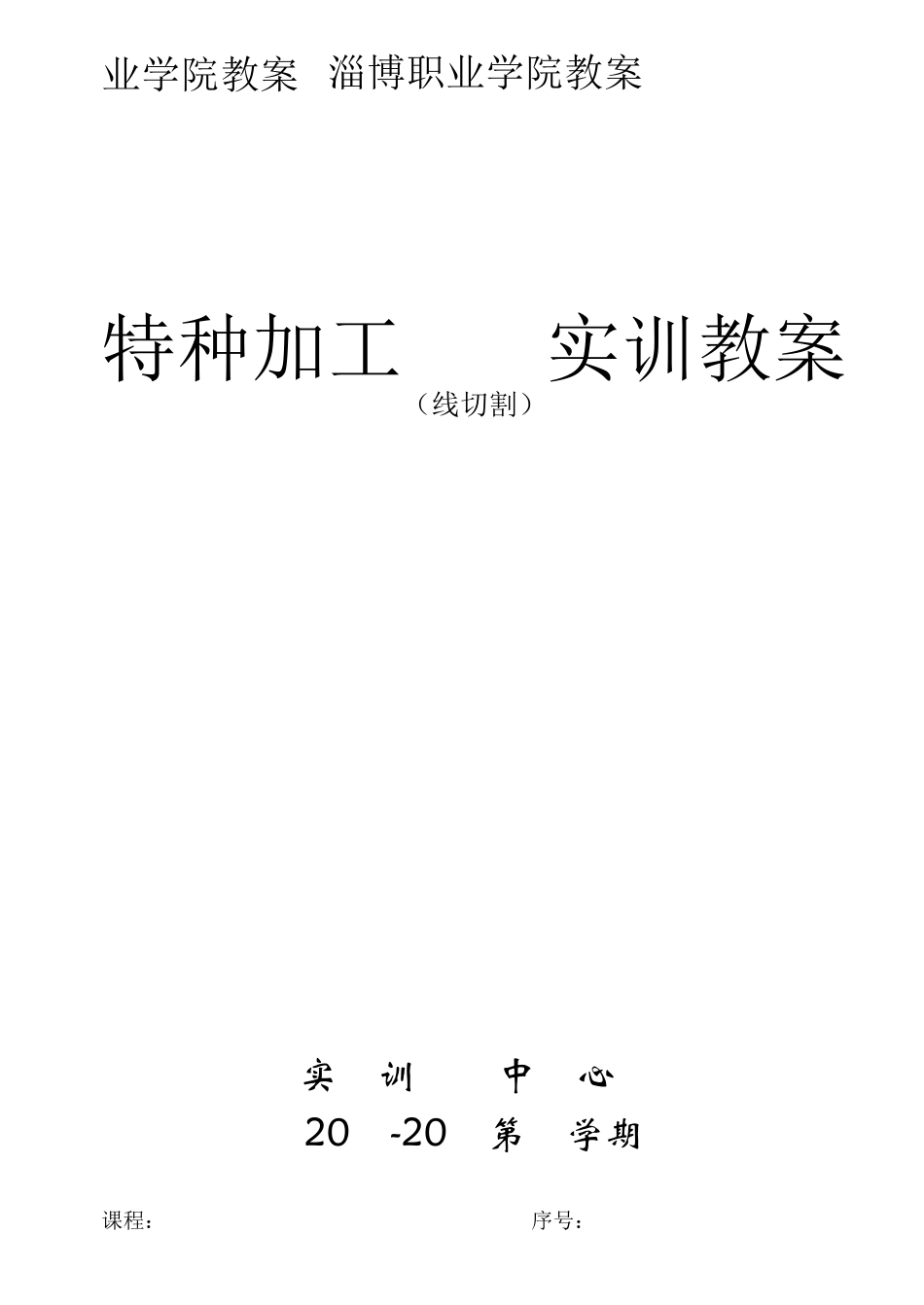

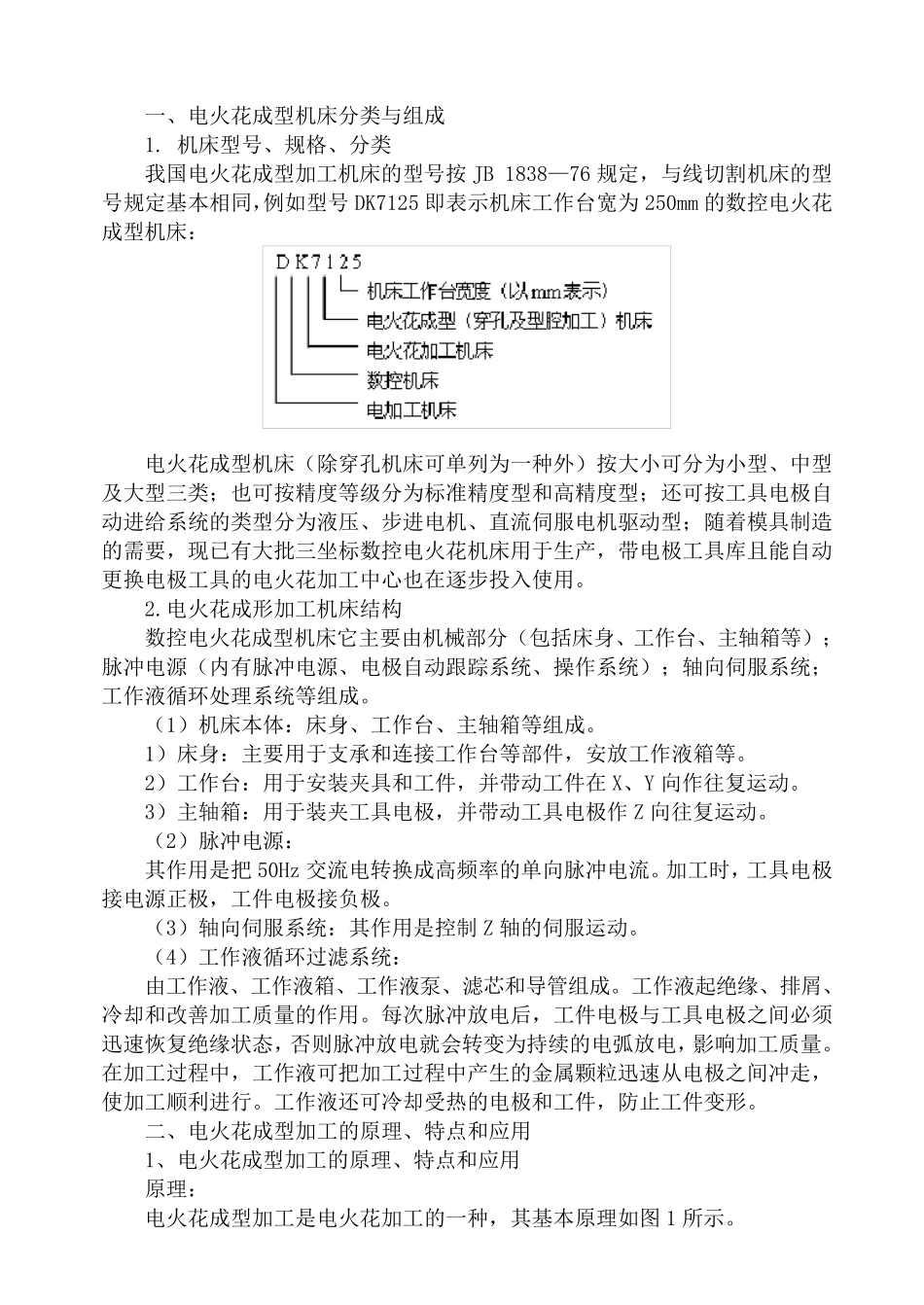

淄博职业学院教案 业学院教案 特种加工（线切割）实训教案 实 训 中 心 20 -20 第 学 期 课程： 序号： 授课时间 年 月 日 年 月 日 第 周 第 周 授课节次 1 、2 3 、4 5 、6 1 、2 授课班级 课 时 2 2 2 本次课题：1．电火花成型机床分类与组成 2．电火花成型加工的原理、特点和应用 3．电火花机床基本操作 4．影响电火花加工的主要因素 目的要求：1．了解电火花成形加工设备的组成和作用 2．掌握电火花成型加工的原理、特点和应用 3．电火花机床基本操作 4. 掌握影响电火花加工的主要因素 重点难点：1 .掌握电火花成型加工的原理、特点和应用、电火花加工的条件及操作 2.掌握影响电火花加工的主要因素 参考资料： 《特种加工生产实习 》 课 型：新课 教学方法：讲授 、示范、指导 教 具：电火花机床 作 业 实际加工 教学步骤： 先理论学习再分组练习、并巡回指导 一、电火花成型机床分类与组成 1. 机床型号、规格、分类 我国电火花成型加工机床的型号按JB 1838—76 规定，与线切割机床的型号规定基本相同，例如型号DK7125 即表示机床工作台宽为 250mm 的数控电火花成型机床： 电火花成型机床（除穿孔机床可单列为一种外）按大小可分为小型、中型及大型三类；也可按精度等级分为标准精度型和高精度型；还可按工具电极自动进给系统的类型分为液压、步进电机、直流伺服电机驱动型；随着模具制造的需要，现已有大批三坐标数控电火花机床用于生产，带电极工具库且能自动更换电极工具的电火花加工中心也在逐步投入使用。 2.电火花成形加工机床结构 数控电火花成型机床它主要由机械部分（包括床身、工作台、主轴箱等）；脉冲电源（内有脉冲电源、电极自动跟踪系统、操作系统）；轴向伺服系统；工作液循环处理系统等组成。 （1）机床本体：床身、工作台、主轴箱等组成。 1）床身：主要用于支承和连接工作台等部件，安放工作液箱等。 2）工作台：用于安装夹具和工件，并带动工件在 X、Y 向作往复运动。 3）主轴箱：用于装夹工具电极，并带动工具电极作 Z 向往复运动。 （2）脉冲电源： 其作用是把50Hz 交流电转换成高频率 的单向脉冲电流。加工时 ，工具电极接电源正 极，工件电极接负 极。 （3）轴向伺服系统：其作用是控制 Z 轴的伺服运动。 （4）工作液循环过 滤 系统： 由工作液、工作液箱、工作液泵 、滤 芯 和导 管 组成。工作液起 绝 ...
