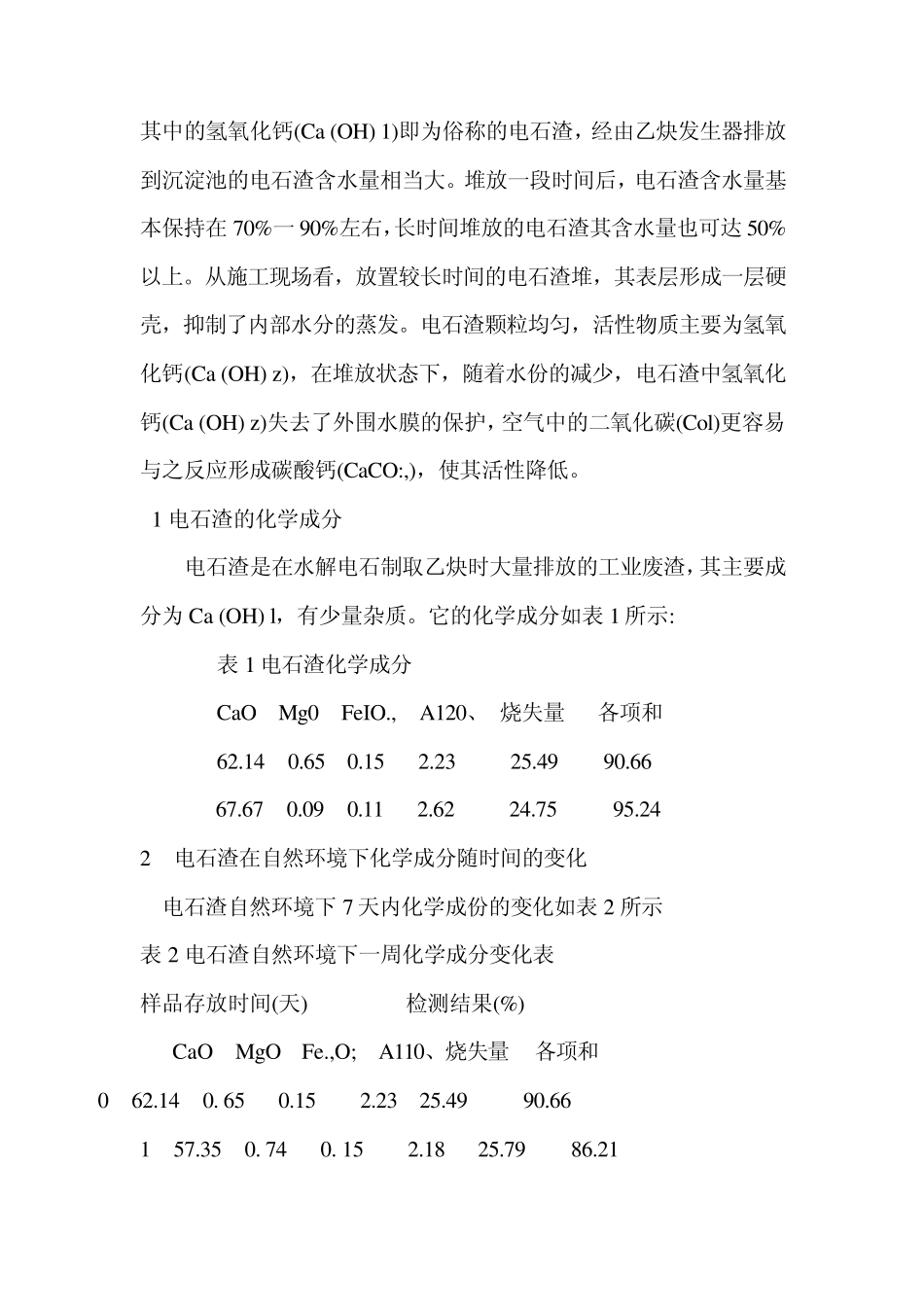

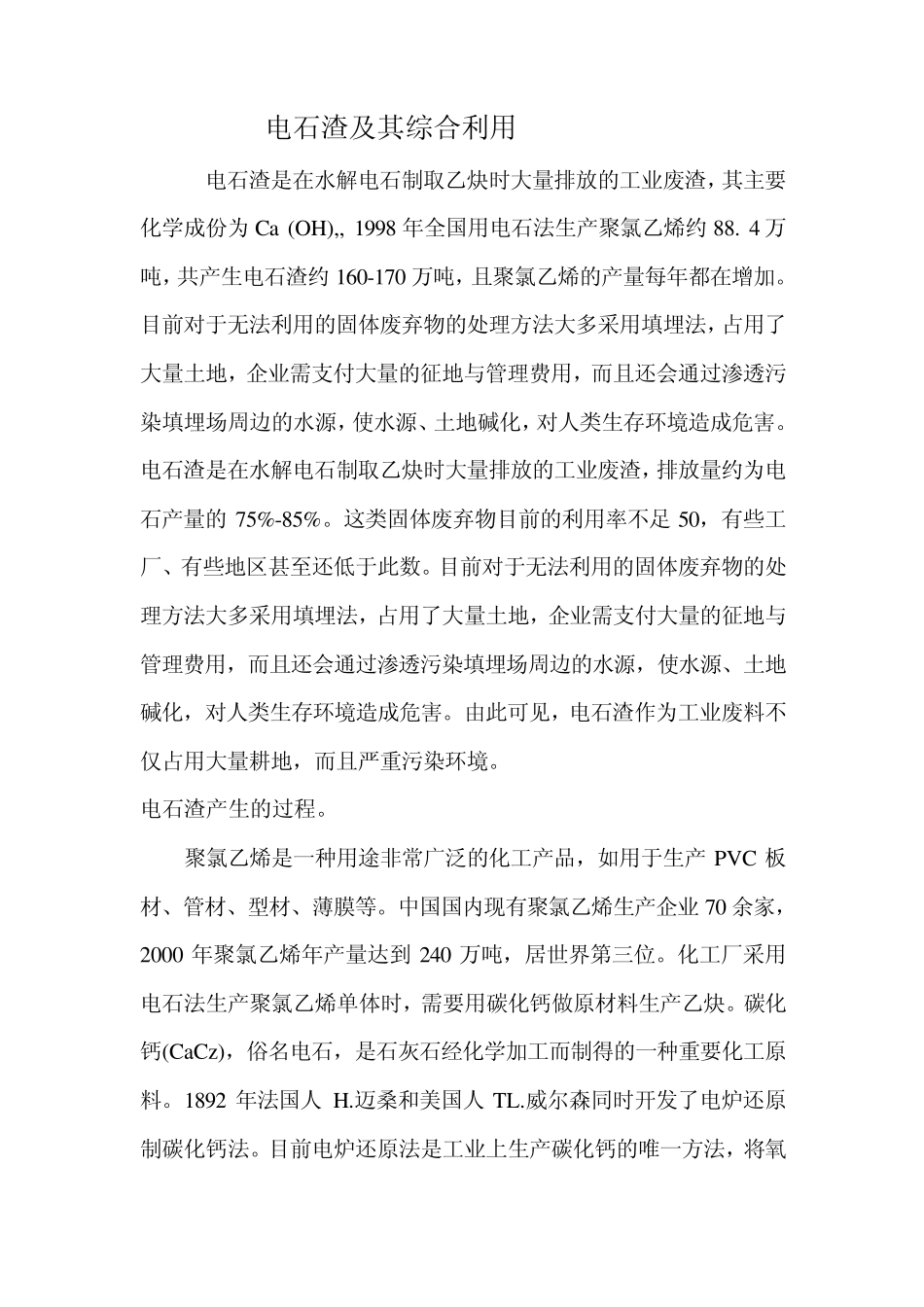

电石渣及其综合利用 电石渣是在水解电石制取乙炔时大量排放的工业废渣，其主要化学成份为Ca (OH),, 1998 年全国用电石法生产聚氯乙烯约88. 4 万吨，共产生电石渣约160-170 万吨，且聚氯乙烯的产量每年都在增加。目前对于无法利用的固体废弃物的处理方法大多采用填埋法，占用了大量土地，企业需支付大量的征地与管理费用，而且还会通过渗透污染填埋场周边的水源，使水源、土地碱化，对人类生存环境造成危害。 电石渣是在水解电石制取乙炔时大量排放的工业废渣，排放量约为电石产量的75%-85%。这类固体废弃物目前的利用率不足 50，有些工厂、有些地区甚至还低于此数。目前对于无法利用的固体废弃物的处理方法大多采用填埋法，占用了大量土地，企业需支付大量的征地与管理费用，而且还会通过渗透污染填埋场周边的水源，使水源、土地碱化，对人类生存环境造成危害。由此可见，电石渣作为工业废料不仅占用大量耕地，而且严重污染环境。 电石渣产生的过程。 聚氯乙烯是一种用途非常广泛的化工产品，如用于生产PVC 板材、管材、型材、薄膜等。中国国内现有聚氯乙烯生产企业70 余家，2000 年聚氯乙烯年产量达到 240 万吨，居世界第三位。化工厂采用电石法生产聚氯乙烯单体时，需要用碳化钙做原材料生产乙炔。碳化钙(CaCz)，俗名电石，是石灰石经化学加工而制得的一种重要化工原料。1892 年法国人 H.迈桑和美国人 TL.威尔森同时开发了电炉还原制碳化钙法。目前电炉还原法是工业上生产碳化钙的唯一方法，将氧化钙与焦碳在2000-2200℃下进行还原反应: CaO+3C 一 CaCZ+ CO 一 480644.64J (1. 1) 碳化钙(CaCz)与水或水蒸气发生反应，生成乙炔并放出大量的热: CaC2+2Hz0 一 C2Hz+Ca (OH)，+125185.32J(1.2) 之后乙炔与氯化氢在转化器内通过触媒 HgClz转化生成氯乙烯单体，继而再生成聚氯乙烯。 碳化钙(CaCz)与水反应产生乙炔的同时，也产生了电石渣废水，其主要化学成份为 Ca (OH) z，含有少量杂质。经过对其化学成分分析，电石渣的化学成分与消解的石灰膏极其相似。其中的氢氧化钙( Ca(OH)_)即为俗称的电石灰，外观呈灰白色。经由乙炔发生器排放到沉淀池的电石灰含水量相当人，经加速沉淀后，含水量降至100%-150%，但仍具流动性。堆放一段时间后，电石灰含水量基本保持在90%左右，长时间堆放的电石灰其含水量也可达 50%以上。从现场抽样测试情况看，放置较长时间的电石灰堆，其表层 30cm 己经碳化，在不同程度上形成...
