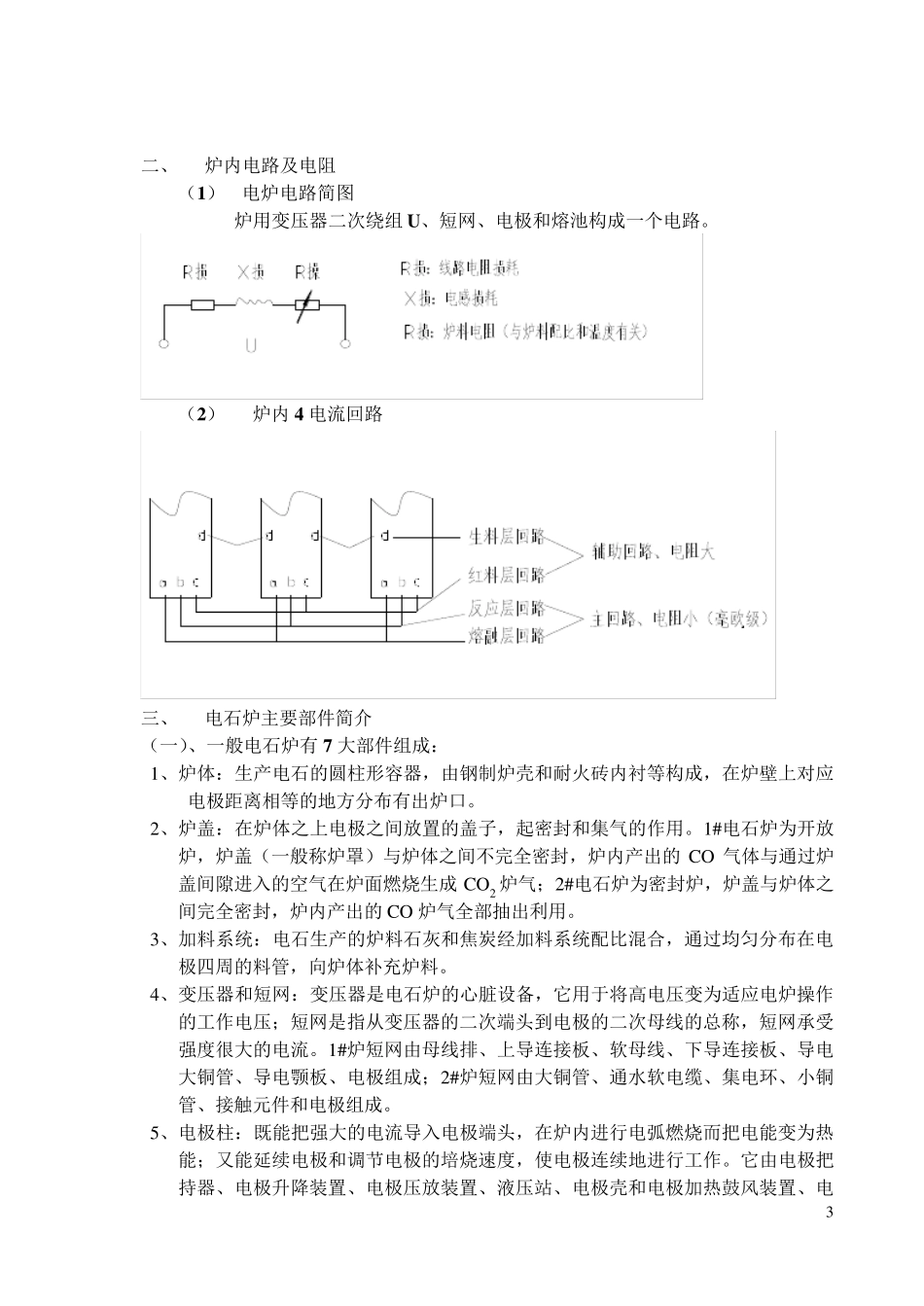

1 电石炉检修学习资料 一、 电石炉生产基础知识： 1 、电石炉生产原理： 电炉变压器将电网中的高压小流量电转化为适合电石炉生产的低压大电流电，通过短网、三相电极将变压器二次侧低压大电流电输送到电石炉，电流流过炉料产生电弧热和电阻热，炉料凭借此热量在1800~2200℃的高温下反应生成电石。 (1) 电石炉内部反应状况及电极温度分布图 A、 炉料层（生料层）：炉料被逸出的气体预热及碳素原料所含的水份蒸发；蒸发的镁、铝、硅等金属蒸气大部分凝固为氧化物，因此在此层的下部常常生成硬壳。 B、 相互扩散层（红料成）：炉料和含有少量碳化钙的半熔融物层，在此层氧化钙与碳相互扩散。 C、 反应层（半成品成）：大部分碳化钙生成反应层。 D、 熔融层（成品成）：电石熔融成液体。 E、 硬壳层：距电弧区较远，温度较低，是一种半成品多孔性物质和半熔融物质。其硬壳的生成对生产操作关系很大，往往因为塌料而将电石出料通道堵塞，使上相互不流通。 F、 积渣层：硅铁、碳化硅等炉内杂质沉积于此。此层将增加电耗，缩短炉子寿命。所以检修中更 换 下来 的零 部件 不准 往炉内扔 。 2 (2) 短网分布示意图 1#电石炉：三相变压器2 台，型号HCSSP-11500/35。 1 、补偿器 2 、母线排 3 、上导连接板 4 、软母线 5 、下导连接板 6 、导电铜管 7 、导电颚板 2#电石炉：单向变压器3 台，型号8500KVA 3 二、 炉内电路及电阻 （1） 电炉电路简图 炉用变压器二次绕组 U 、短网、电极和熔池构成一个电路。 （2） 炉内 4 电流回路 三、 电石炉主要部件简介 （一）、一般电石炉有 7 大部件组成： 1、炉体：生产电石的圆柱形容器，由钢制炉壳和耐火砖内衬等构成，在炉壁上对应 电极距离相等的地方分布有出炉口。 2、炉盖：在炉体之上电极之间放置的盖子，起密封和集气的作用。1#电石炉为开放炉，炉盖（一般称炉罩）与炉体之间不完全密封，炉内产出的 CO 气体与通过炉盖间隙进入的空气在炉面燃烧生成 CO2 炉气；2#电石炉为密封炉，炉盖与炉体之间完全密封，炉内产出的 CO 炉气全部抽出利用。 3、加料系统：电石生产的炉料石灰和焦炭经加料系统配比混合，通过均匀分布在电极四周的料管，向炉体补充炉料。 4、变压器和短网：变压器是电石炉的心脏设备，它用于将高电压变为适应电炉操作的工作电压；短网是指从变压器的二次端头到电极的二次母线的总称，短网承受强度很大的电流。1#炉短网...
