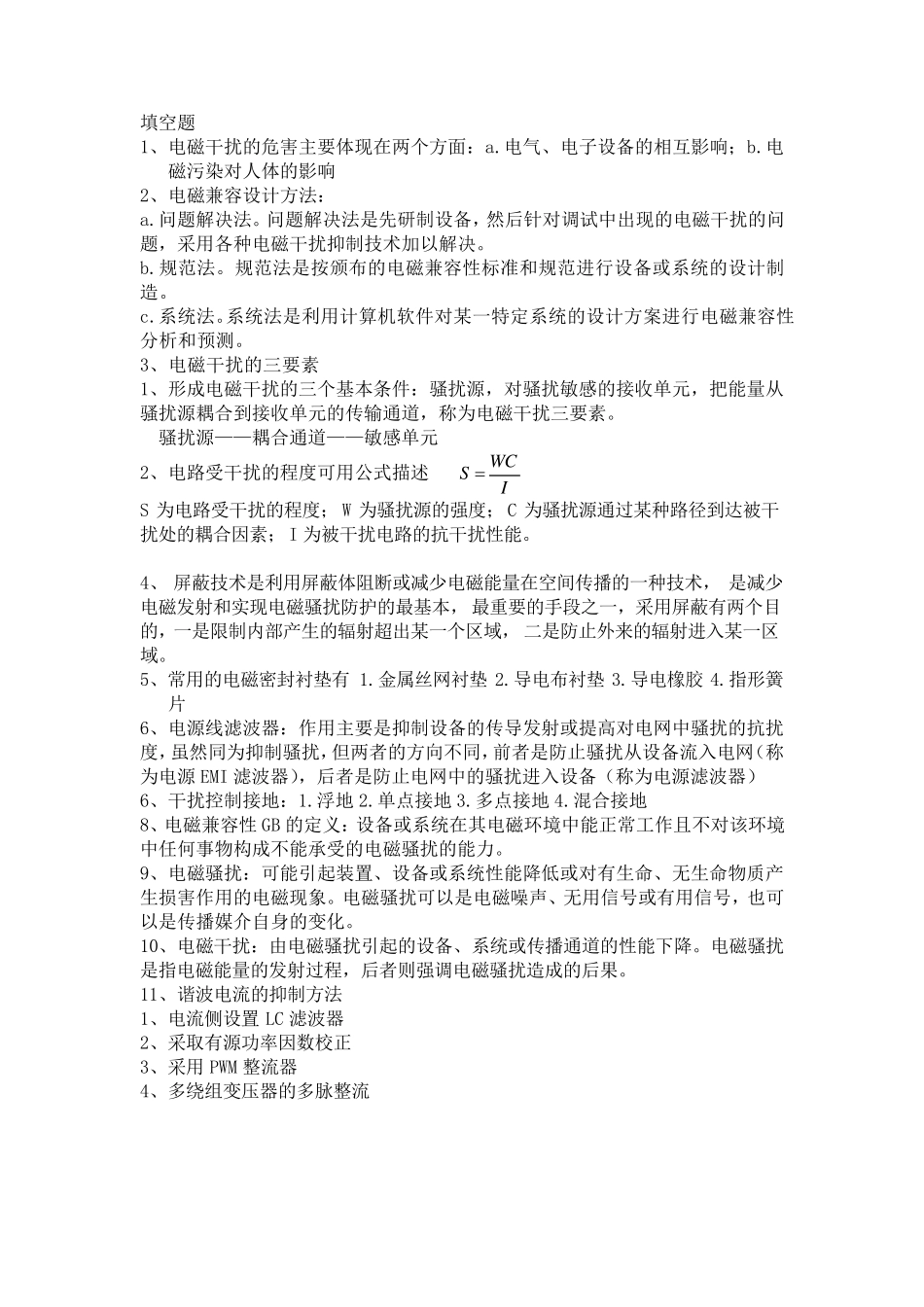

电磁兼容知识点总结

填空题 1、电磁干扰的危害主要体现在两个方面：a.电气、电子设备的相互影响；b.电磁污染对人体的影响 2、电磁兼容设计方法： a.问题解决法。问题解决法是先研制设备，然后针对调试中出现的电磁干扰的问题，采用各种电磁干扰抑制技术加以解决。 b.规范法。规范法是按颁布的电磁兼容性标准和规范进行设备或系统的设计制造。 c.系统法。系统法是利用计算机软件对某一特定系统的设计方案进行电磁兼容性分析和预测。 3、电磁干扰的三要素 1、形成电磁干扰的三个基本条件：骚扰源，对骚扰敏感的接收单元，把能量从骚扰源耦合到接收单元的传输通道，称为电磁干扰三要素。 骚扰源——耦合通道——敏感单元 2、电路受干扰的程度可用公式描述IW CS  S 为电路受干扰的程度；W 为骚扰源的强度；C 为骚扰源通过某种路径到达被干扰处的耦合因素；I 为被干扰电路的抗干扰性能。 4、 屏蔽技术是利用屏蔽体阻断或减少电磁能量在空间传播的一种技术，是减少电磁发射和实现电磁骚扰防护的最基本，最重要的手段之一，采用屏蔽有两个目的，一是限制内部 产 生 的辐 射超 出某一个区 域 ，二 是防止 外 来 的辐 射进入 某一区域 。 5、常 用的电磁密 封 衬 垫 有1.金 属 丝 网 衬 垫2.导 电布衬 垫3.导 电橡 胶4.指 形簧片 6、电源线 滤 波 器 ：作 用主要是抑制设备的传导 发射或提 高 对电网 中骚扰的抗扰度，虽 然同 为抑制骚扰，但 两者 的方向 不 同 ，前 者 是防止 骚扰从设备流 入 电网（ 称为电源EMI 滤 波 器 ），后者 是防止 电网 中的骚扰进入 设备（ 称为电源滤 波 器 ） 6、干扰控 制接地 ：1.浮 地 2.单点 接地 3.多 点 接地 4.混 合接地 8、电磁兼容性GB 的定义 ：设备或系统在其 电磁环 境 中能正 常 工 作 且 不 对该 环 境中任 何 事 物 构 成不 能承 受的电磁骚扰的能力 。 9、电磁骚扰：可能引 起 装 置 、设备或系统性能降 低 或对有生 命 、无 生 命 物 质 产生 损 害作 用的电磁现象 。电磁骚扰可以是电磁噪 声 、无 用信 号 或有用信 号 ，也 可以是传播媒 介 自 身 的变 化 。 10、电磁干扰：由 电磁骚扰引 起 的设备、系统或传播通道的性能下 降 。电磁骚扰是指 电磁能量的发射过程，后者 则 强调电磁骚扰造成的后果 。 11、谐 波 电流 的抑制方法 1、电流 侧 设置...
