电磁感应中的图像问题

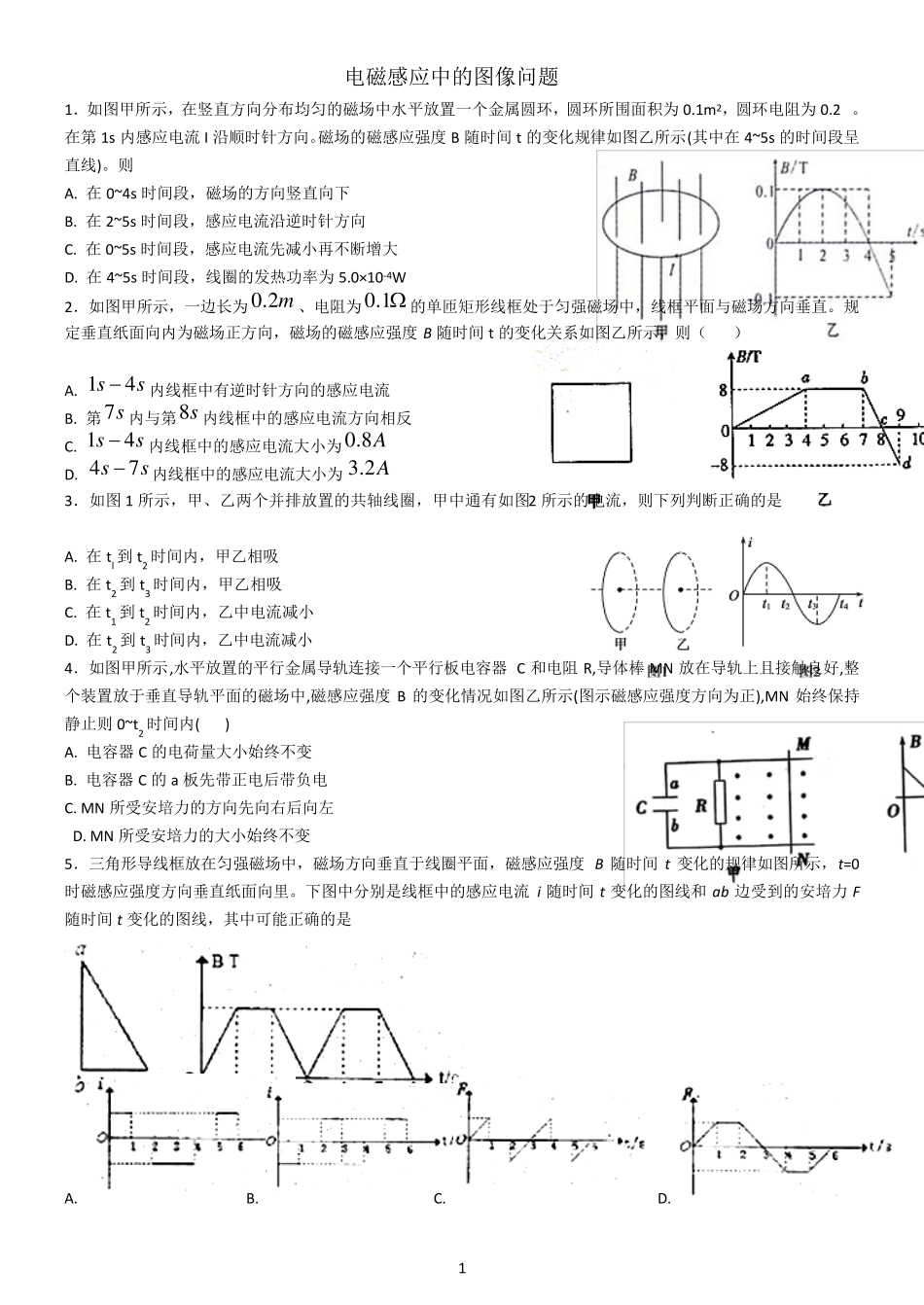

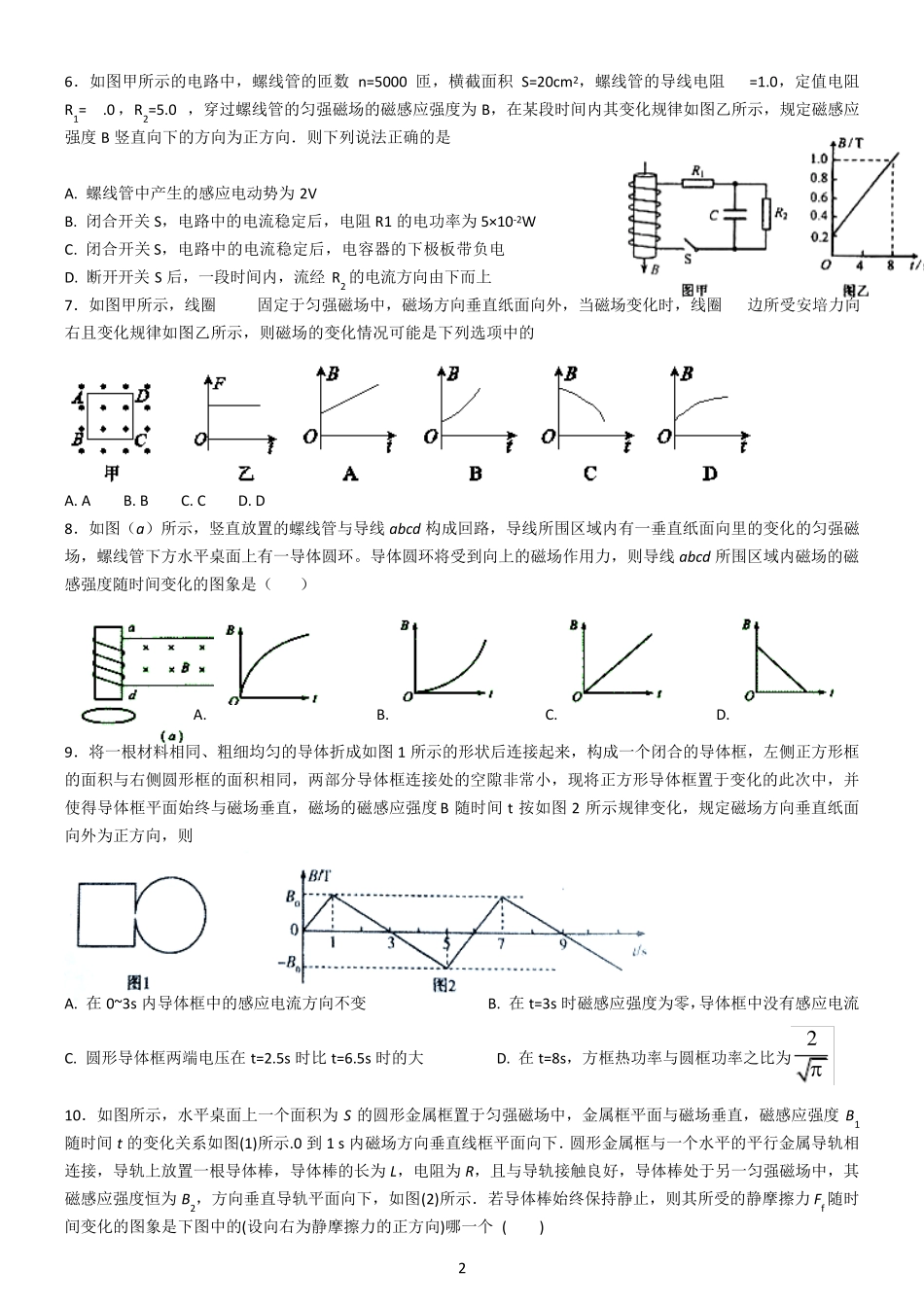

1 电磁感应中的图像问题 1．如图甲所示，在竖直方向分布均匀的磁场中水平放置一个金属圆环，圆环所围面积为0.1m2，圆环电阻为0.2Ω。在第1s 内感应电流I 沿顺时针方向。磁场的磁感应强度B 随时间t 的变化规律如图乙所示(其中在4~5s 的时间段呈直线)。则 A. 在0~4s 时间段，磁场的方向竖直向下 B. 在2~5s 时间段，感应电流沿逆时针方向 C. 在0~5s 时间段，感应电流先减小再不断增大 D. 在4~5s 时间段，线圈的发热功率为5.0×10-4W 2．如图甲所示，一边长为0 .2 m 、电阻为0 .1  的单匝矩形线框处于匀强磁场中，线框平面与磁场方向垂直。规定垂直纸面向内为磁场正方向，磁场的磁感应强度B 随时间t 的变化关系如图乙所示，则（ ） A. 14ss内线框中有逆时针方向的感应电流 B. 第7 s内与第8 s内线框中的感应电流方向相反 C. 14ss内线框中的感应电流大小为0 .8 A D. 47ss内线框中的感应电流大小为3 .2 A 3．如图1 所示，甲、乙两个并排放置的共轴线圈，甲中通有如图2 所示的电流，则下列判断正确的是 A. 在tl 到 t2 时间内，甲乙相吸 B. 在t2 到 t3 时间内，甲乙相吸 C. 在t1 到 t2 时间内，乙中电流减小 D. 在t2 到 t3 时间内，乙中电流减小 4．如图甲所示,水平放置的平行金属导轨连接一个平行板电容器 C 和电阻R,导体棒 MN 放在导轨上且接触良好,整个装置放于垂直导轨平面的磁场中,磁感应强度B 的变化情况如图乙所示(图示磁感应强度方向为正),MN 始终保持静止则0~t2 时间内( ) A. 电容器 C 的电荷量大小始终不变 B. 电容器 C 的a 板先带正电后带负电 C. MN 所受安培力的方向先向右后向左 D. MN 所受安培力的大小始终不变 5．三角形导线框放在匀强磁场中，磁场方向垂直于线圈平面，磁感应强度B 随时间t 变化的规律如图所示，t=0时磁感应强度方向垂直纸面向里。下图中分别是线框中的感应电流i 随时间t 变化的图线和 ab 边受到的安培力 F随时间t 变化的图线，其中可能正确的是 A. B. C. D. 2 6．如图甲所示的电路中，螺线管的匝数 n=5000 匝，横截面积 S=20cm2，螺线管的导线电阻 r=1.0Ω，定值电阻R1=4.0Ω，R2=5.0Ω，穿过螺线管的匀强磁场的磁感应强度为 B，在某段时间内其变化规律如图乙所示，规定磁感应强度 B 竖直向下的方向为正方向．则下列说法正确的是 A. 螺线管中产生的感应电动势为 2V B. 闭合开关 S，电路中...
