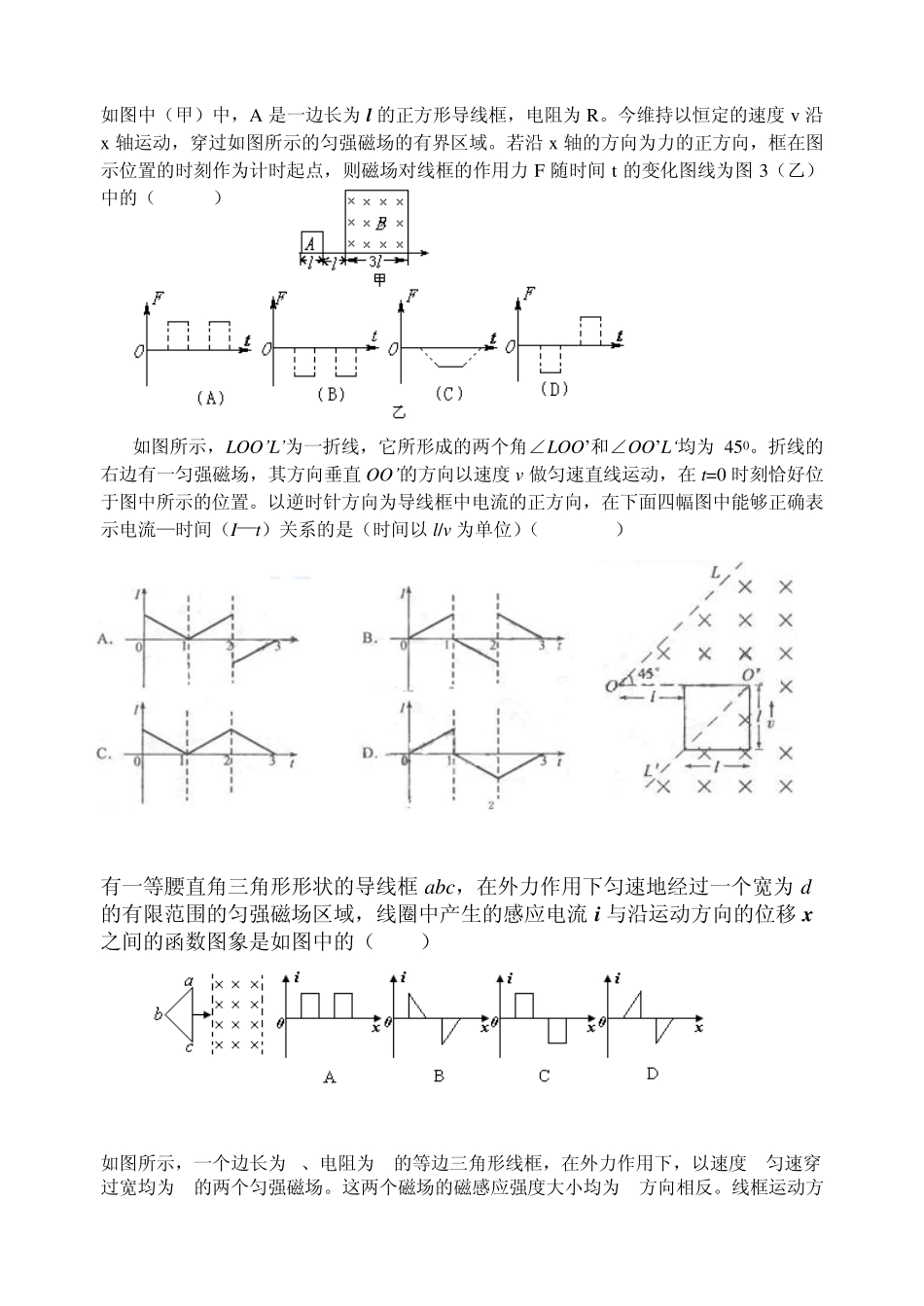

如图中（甲）中，A 是一边长为l 的正方形导线框，电阻为R。今维持以恒定的速度v 沿x 轴运动，穿过如图所示的匀强磁场的有界区域。若沿x 轴的方向为力的正方向，框在图示位置的时刻作为计时起点，则磁场对线框的作用力F 随时间t 的变化图线为图3（乙）中的（ ） 如图所示，LOO’ L’ 为一折线，它所形成的两个角∠LOO’和∠OO’L‘ 均为450。折线的右边有一匀强磁场，其方向垂直OO’ 的方向以速度v 做匀速直线运动，在t=0 时刻恰好位于图中所示的位置。以逆时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流—时间（I—t）关系的是（时间以l/v 为单位）（ ） 有一等腰直角三角形形状的导线框abc，在外力作用下匀速地经过一个宽为d 的有限范围的匀强磁场区域，线圈中产生的感应电流i 与沿运动方向的位移 x 之间的函数图象是如图中的（ ） 如图所示，一个边长为a、电阻为R的等边三角形线框，在外力作用下，以速度 v匀速穿过宽均为a的两个匀强磁场。这两个磁场的磁感应强度大小均为B方向相反。线框运动方 i t O i t O i t O t O A B C D O0I-yx0I2a 3aaAO0I-yx0I2a 3aaBO02I-yx0I2a 3aaCO0I-yx0I02I2a 3aaD· · · · · · · · · · · · OABCBByx向与底边平行且与磁场边缘垂直。取逆时针方向的电流为正。若从图示位置开始，线框中产生的感应电流 I与沿运动方向的位移x之间的函数图象，下面四个图中正确的是（ ） 如图所示，两个垂直纸面的匀强磁场方向相反，磁感应强度的大小相均为 B，磁场区域的宽度均为 a，一正三角形（高度为 a）导线框 ABC 从图示位置沿图示所示方向匀速穿过两磁场区域，以逆时针方向为电流的正方向，在图乙中感应电流 I 与线框移动距离 x 的关系图象正确的是 21．如图所示，空间有一垂直纸面的磁感应强度为 0.5T 的匀强磁场，一质量为 0.21kg 且足 a a a v B x x x x x x x x x x x x x x x x a b d c 匀强磁场的磁感应强度B=0.2T，磁场宽度l=3m，一正方形金属框边长ab=1m，每边电阻r=0.2Ω ，金属框以速度v=10 m/s 匀速穿过磁场区，其平面始终保持与磁感应线方向垂直，如图所示，求： （1）画出金属框穿过磁场区的过程中，金属框内感应电流的I-t 图线（要求写出作图依据） （2）画出ab 两端电压的U- t 图线（要求写出作图依据） 如图所示，在PO、QR 区域中存在着磁感应强度大小相等、方...
