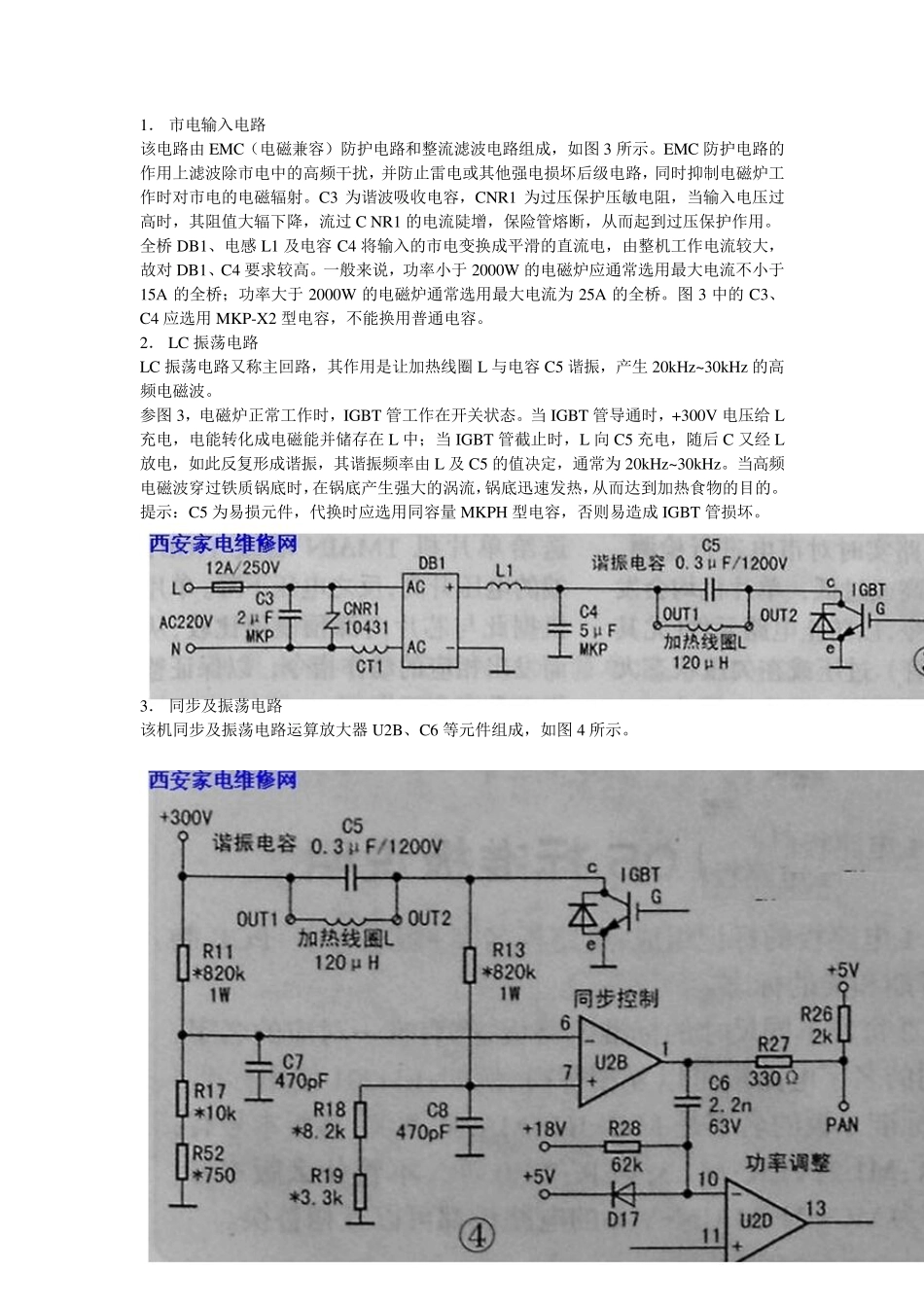

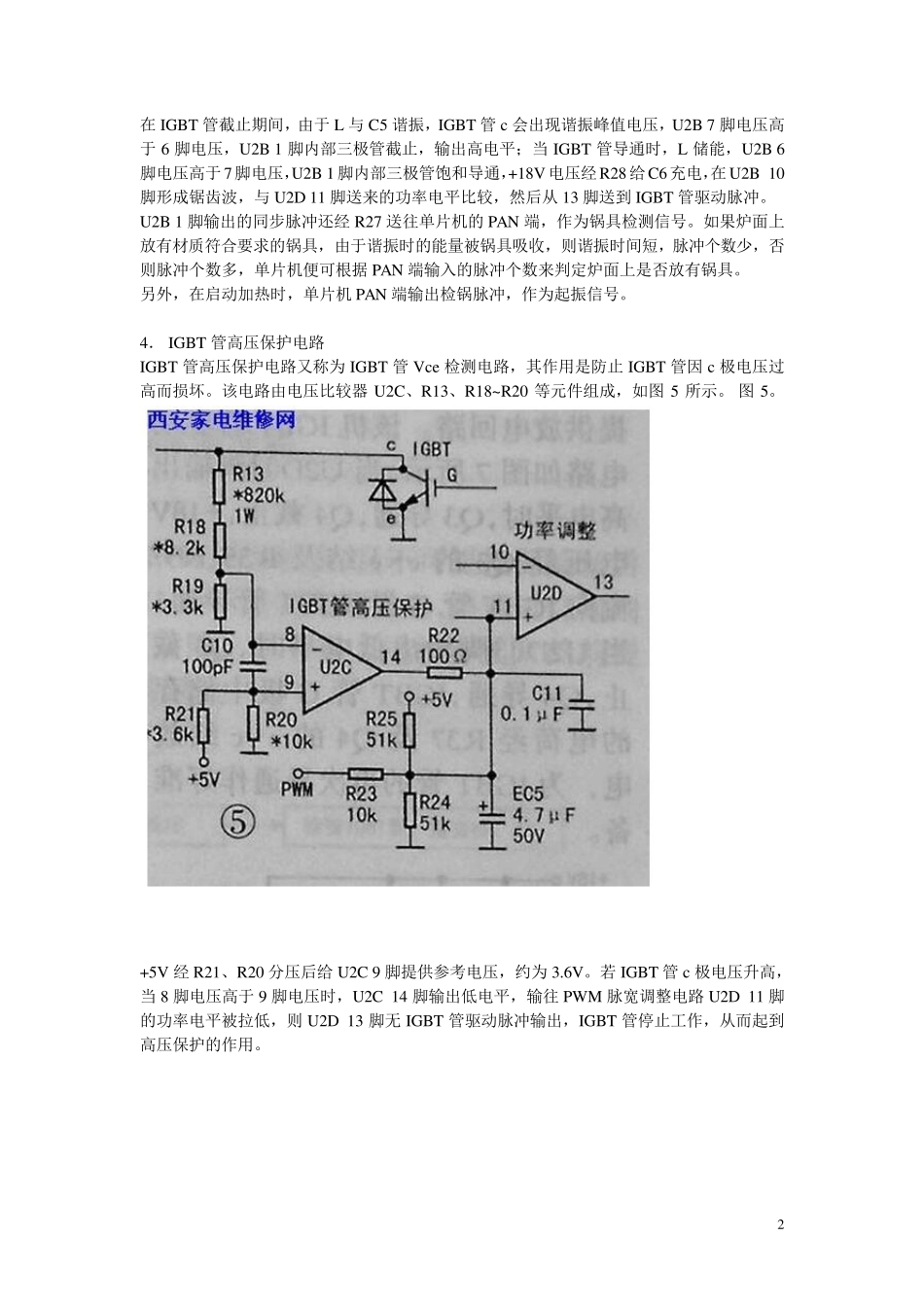

1 1． 市电输入电路 该电路由EMC（电磁兼容）防护电路和整流滤波电路组成，如图3 所示。EMC 防护电路的作用上滤波除市电中的高频干扰，并防止雷电或其他强电损坏后级电路，同时抑制电磁炉工作时对市电的电磁辐射。C3 为谐波吸收电容，CNR1 为过压保护压敏电阻，当输入电压过高时，其阻值大辐下降，流过C NR1 的电流陡增，保险管熔断，从而起到过压保护作用。 全桥DB1、电感 L1 及电容C4 将输入的市电变换成平滑的直流电，由整机工作电流较大，故对DB1、C4 要求较高。一般来说，功率小于 2000W 的电磁炉应通常选用最大电流不小于15A 的全桥；功率大于 2000W 的电磁炉通常选用最大电流为25A 的全桥。图3 中的C3、C4 应选用MKP-X2 型电容，不能换用普通电容。 2． LC 振荡电路 LC 振荡电路又称主回路，其作用是让加热线圈 L 与电容C5 谐振，产生 20kHz~30kHz 的高频电磁波。 参图3，电磁炉正常工作时，IGBT 管工作在开关状态。当IGBT 管导通时，+300V 电压给 L充电，电能转化成电磁能并储存在 L 中；当IGBT 管截止时，L 向 C5 充电，随后C 又经 L放电，如此反复形成谐振，其谐振频率由L 及 C5 的值决定，通常为20kHz~30kHz。当高频电磁波穿过铁质锅底时，在锅底产生强大的涡流，锅底迅速发热，从而达到加热食物的目的。 提示：C5 为易损元件，代换时应选用同容量 MKPH 型电容，否则易造成IGBT 管损坏。 3． 同步及振荡电路 该机同步及振荡电路运算放大器 U2B、C6 等元件组成，如图4 所示。 2 在 IGBT 管截止期间，由于 L 与 C5 谐振，IGBT 管 c 会出现谐振峰值电压，U2B 7 脚电压高于 6 脚电压，U2B 1 脚内部三极管截止，输出高电平；当 IGBT 管导通时，L 储能，U2B 6脚电压高于 7脚电压，U2B 1 脚内部三极管饱和导通，+18V 电压经R28 给C6 充电，在 U2B 10脚形成锯齿波，与 U2D 11 脚送来的功率电平比较，然后从 13 脚送到 IGBT 管驱动脉冲。 U2B 1 脚输出的同步脉冲还经 R27 送往单片机的 PAN 端，作为锅具检测信号。如果炉面上放有材质符合要求的锅具，由于谐振时的能量被锅具吸收，则谐振时间短，脉冲个数少，否则脉冲个数多，单片机便可根据 PAN 端输入的脉冲个数来判定炉面上是否放有锅具。 另外，在启动加热时，单片机 PAN 端输出检锅脉冲，作为起振信号。 4． IGBT 管高压保护电路 IGBT 管高压保护电路又称为 IGBT 管 ...
