电线电缆绕包工艺

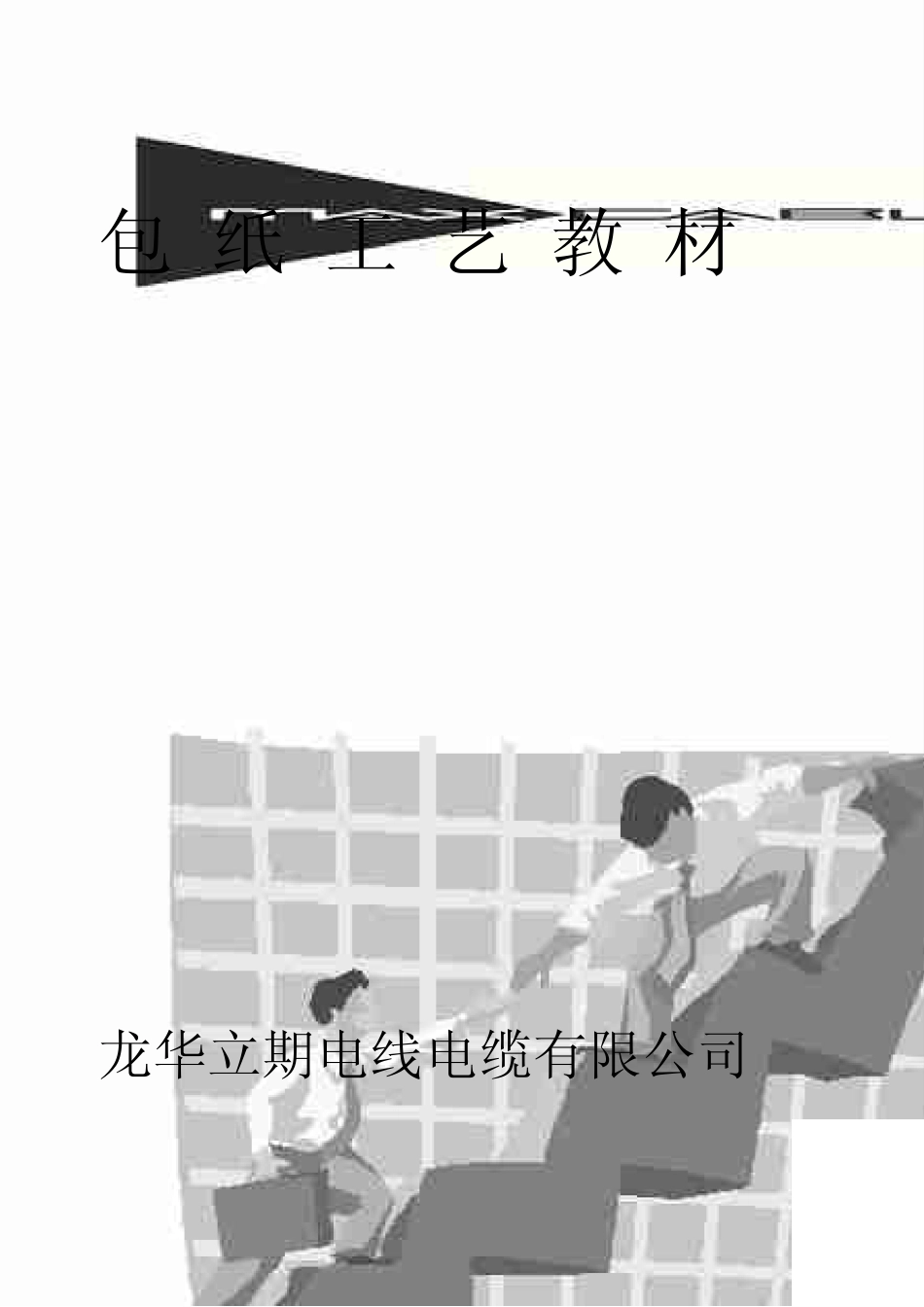

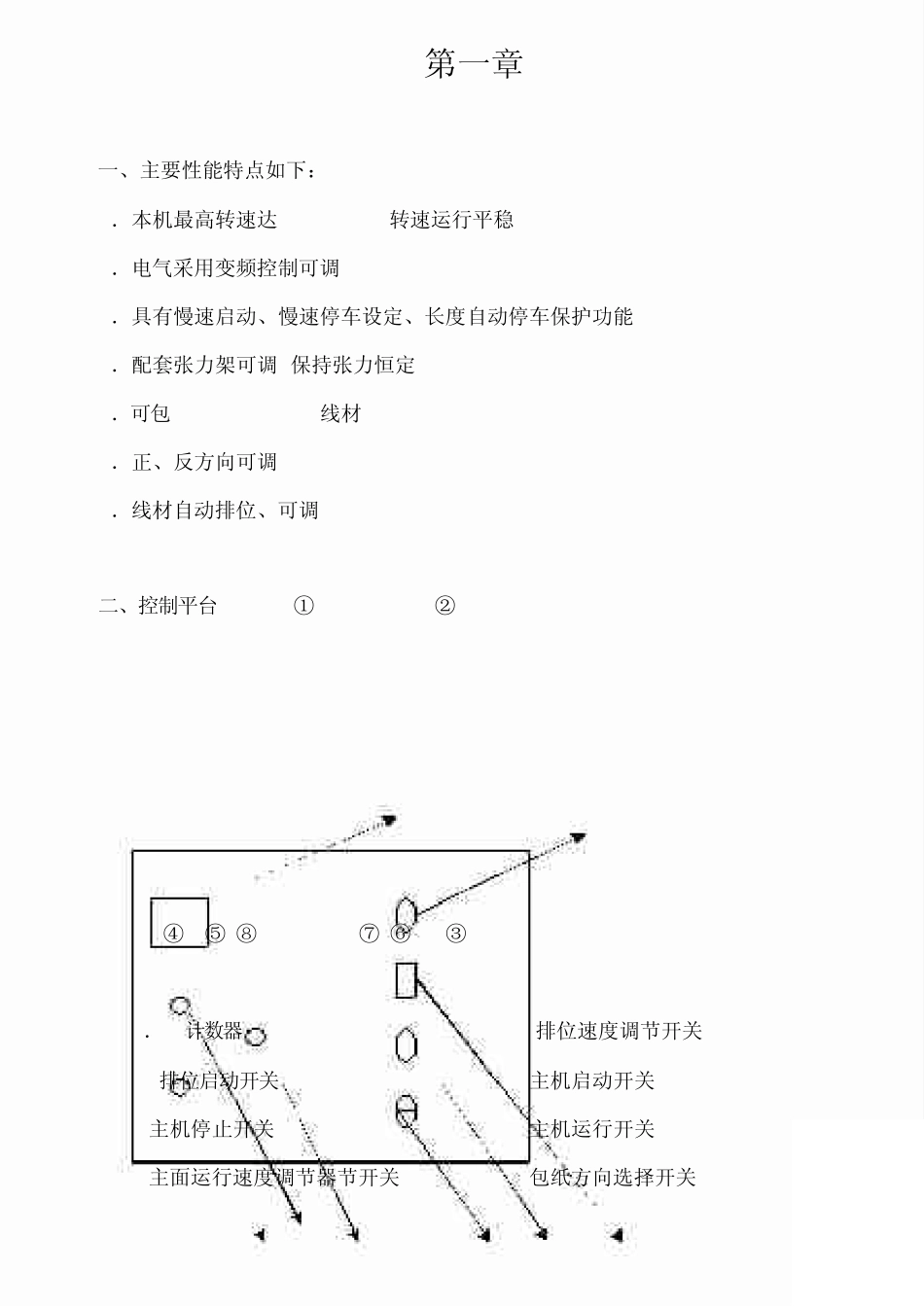

包 纸 工 艺 教 材 PAPER ENCASE TECHNICS OF TEXTBOOK 龙华立期电线电缆有限公司 前言 包纸是大多数线材生产的重要工序之一,就其作用而言主要有三个方面:隔 离、屏蔽、美观。而常用的材料有棉纸，铝箔，不织布，PE 膜等。其包纸的方 式大体可以分为三种：绕包，拖包，纵包，其中绕包，拖包角度 ß=40-60 度,而 纵包则为 90 度.我们包纸机的包纸的方式为绕包.本教材将对包纸工艺作一个简 浅的讲解. 目录 第一章 包纸机的认识 ..1 第二章 包纸的应用 ..3 第三章 包纸机的操作 .4 第一节 开机前的准备 ..4 第二节 开机操作 .5 第四章 品质控制 .6 第五章 机器保养 ..7 第一章 一、主要性能特点如下： 1．本机最高转速达 1800RPM,转速运行平稳. 2．电气采用变频控制可调. 3．具有慢速启动、慢速停车设定、长度自动停车保护功能. 4．配套张力架可调,保持张力恒定. 5．可包 1.0MM-25MM 线材. 6．正、反方向可调. 7．线材自动排位、可调. 二、控制平台 ① ② ④ ⑤ ⑧ ⑦ ⑥ ③ 1． 计数器 3 排位启动开关 5 主机停止开关 7 主面运行速度调节器节开关 2 排位速度调节开关 4 主机启动开关 6 主机运行开关 8 包纸方向选择开关 注释： 计数器：用于统计包纸线材长度。 排位速度调节开关：调节排位器入返速度。 排位启动天关：启动电源 控制开关：总电源控制开关。 包纸方向选择开关：用于选择包纸的方向 三、变速器 变速器用于变换收线轴转速。从而达到调整包纸节距的日的。位于机器的 底部。 调节方法：当变速器调向高速则使包纸节距变大。即包纸重叠度变少，反 之调向低速度则使节距变小。包纸重叠底变大在调节时应根据作业指导书 的要求与包纸线材线径大小适当调节。 第二章、包纸材料的简介 一、金属材料 1、铝箔: 铝箔是在聚脂薄膜一面涂覆上一层铝箔而成,全称应 叫铝塑复合带,起屏蔽作用的是上面的一层铝箔,将铝塑复合带 以绕包或从(托)包的方式包覆在电线的外表面(外护套押出前), 并保证层与层间的铝面要 25%以上的重叠. 2、双面铝箔两个面都是导电的铝箔. 3、铜箔(在聚脂薄膜一面涂覆上一层铜箔而成) 金属材料的作用: 主要用来屏蔽一些外界干扰的电磁信号,将其导入地线,避免影响主 要传输信号的传输质量,故此种材料必须将电线完全包覆,于电线的 外表面形成一个闭合的金属环路。 二非金属材料： 棉纸（密度 1.0）、不织布、PE 膜 ...
