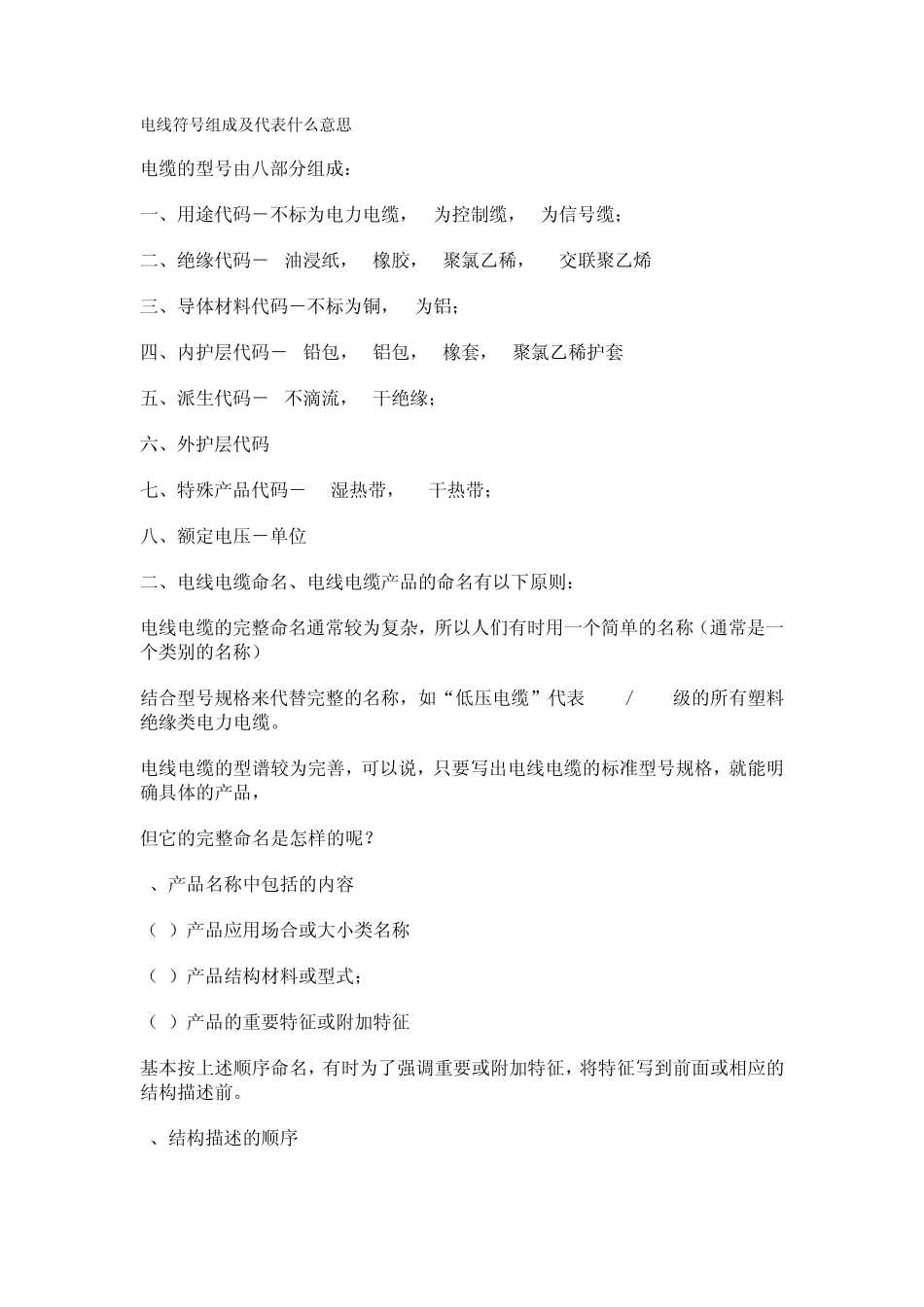

电线符号组成及代表什么意思_第1页
1/8

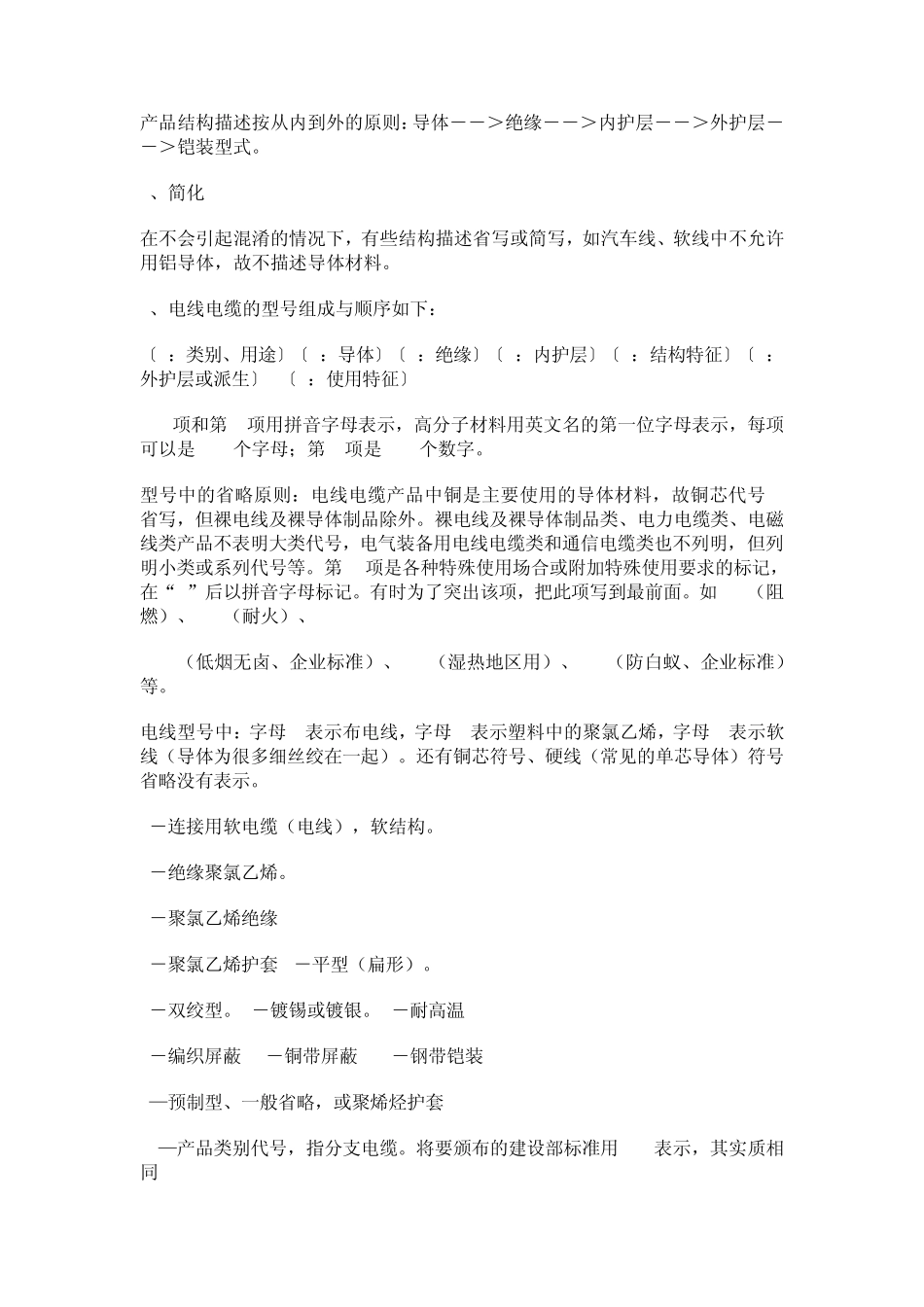

电线符号组成及代表什么意思_第2页
2/8

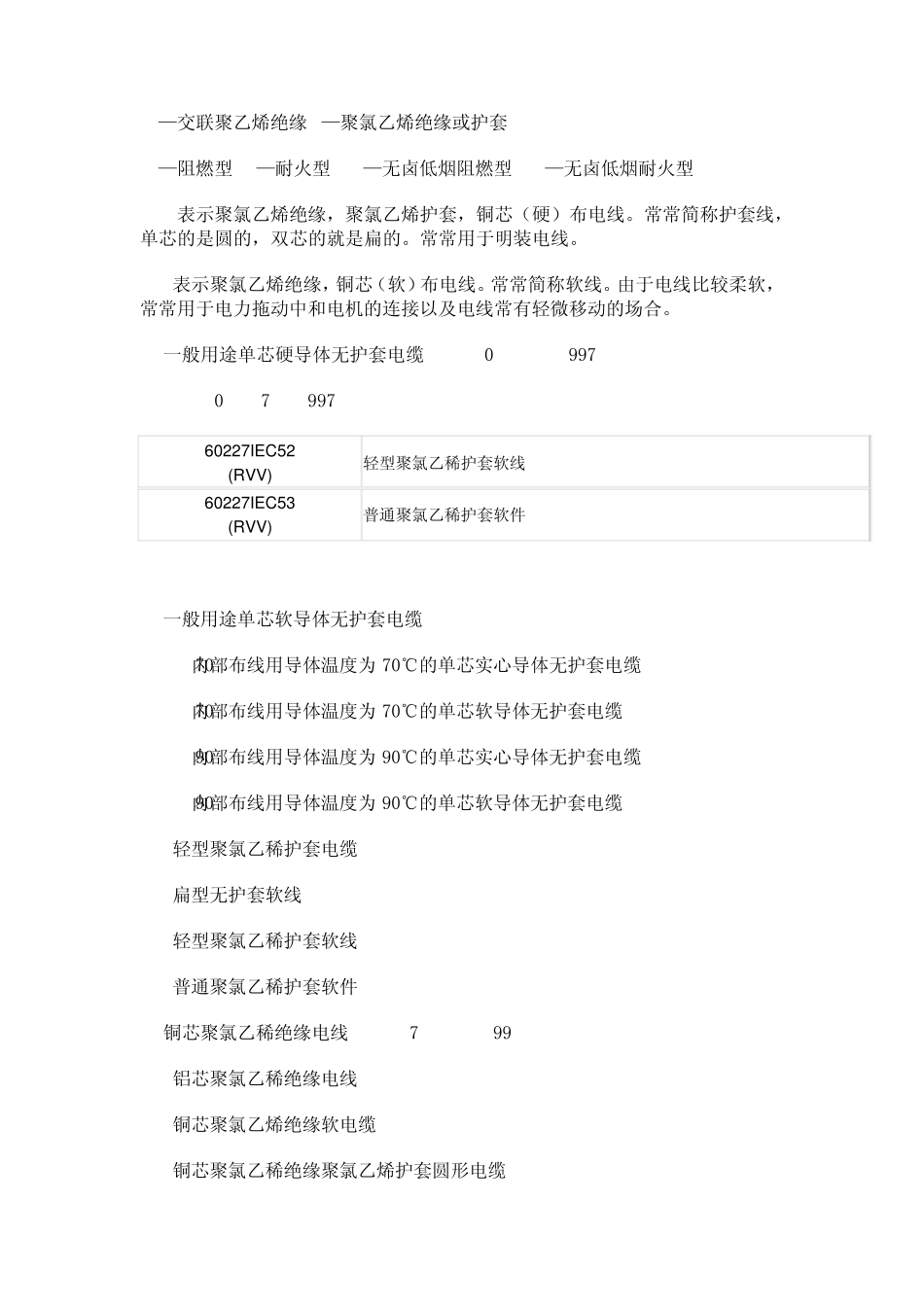

电线符号组成及代表什么意思_第3页
3/8
电线符号组成及代表什么意思 电缆的型号由八部分组成: 一、用途代码-不标为电力电缆,K为控制缆,P为信号缆; 二、绝缘代码-Z油浸纸,X橡胶,V聚氯乙稀,YJ交联聚乙烯 三、导体材料代码-不标为铜,L为铝; 四、内护层代码-Q铅包,L铝包,H橡套,V聚氯乙稀护套 五、派生代码-D不滴流,P干绝缘; 六、外护层代码 七、特殊产品代码-TH湿热带,TA干热带; 八、额定电压-单位KV 二、电线电缆命名、电线电缆产品的命名有以下原则: 电线电缆的完整命名通常较为复杂,所以人们有时用一个简单的名称(通常是一个类别的名称) 结合型号规格来代替完整的名称,如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。 电线电缆的型谱较为完善,可以说,只要写出电线电缆的标准型号规格,就能明确具体的产品, 但它的完整命名是怎样的呢? 1、产品名称中包括的内容 (1)产品应用场合或大小类名称 (2)产品结构材料或型式; (3)产品的重要特征或附加特征 基本按上述顺序命名,有时为了强调重要或附加特征,将特征写到前面或相应的结构描述前。 2、结构描述的顺序 产品结构描述按从内到外的原则:导体-->绝缘-->内护层-->外护层-->铠装型式。 3、简化 在不会引起混淆的情况下,有些结构描述省写或简写,如汽车线、软线中不允许用铝导体,故不描述导体材料。 4、电线电缆的型号组成与顺序如下: 〔1:类别、用途〕〔2:导体〕〔3:绝缘〕〔4:内护层〕〔5:结构特征〕〔6:外护层或派生〕-〔7:使用特征〕 1-5项和第 7项用拼音字母表示,高分子材料用英文名的第一位字母表示,每项可以是 1-2个字母;第 6项是 1-3个数字。 型号中的省略原则:电线电缆产品中铜是主要使用的导体材料,故铜芯代号 T省写,但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号,电气装备用电线电缆类和通信电缆类也不列明,但列明小类或系列代号等。第 7项是各种特殊使用场合或附加特殊使用要求的标记,在“-”后以拼音字母标记。有时为了突出该项,把此项写到最前面。如 ZR-(阻燃)、NH-(耐火)、 WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。 电线型号中:字母 B表示布电线,字母 V表示塑料中的聚氯乙烯,字母 R表示软线(导体为很多细丝绞在一起)。还有铜芯符号、硬线(常见的单芯导体)符号省略没有表示。 R-连接用软电缆(电线),...
