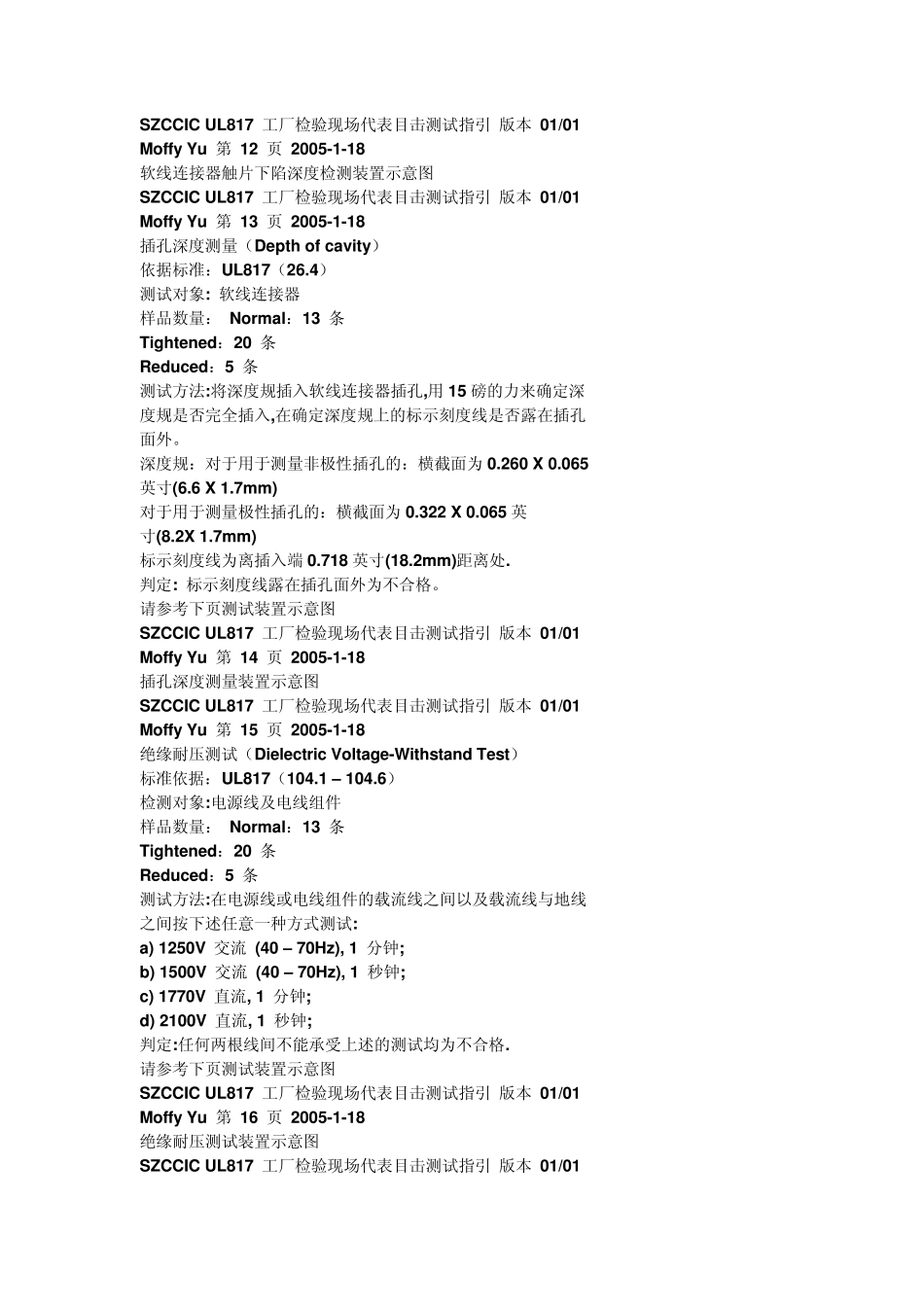

电线连接强度试验

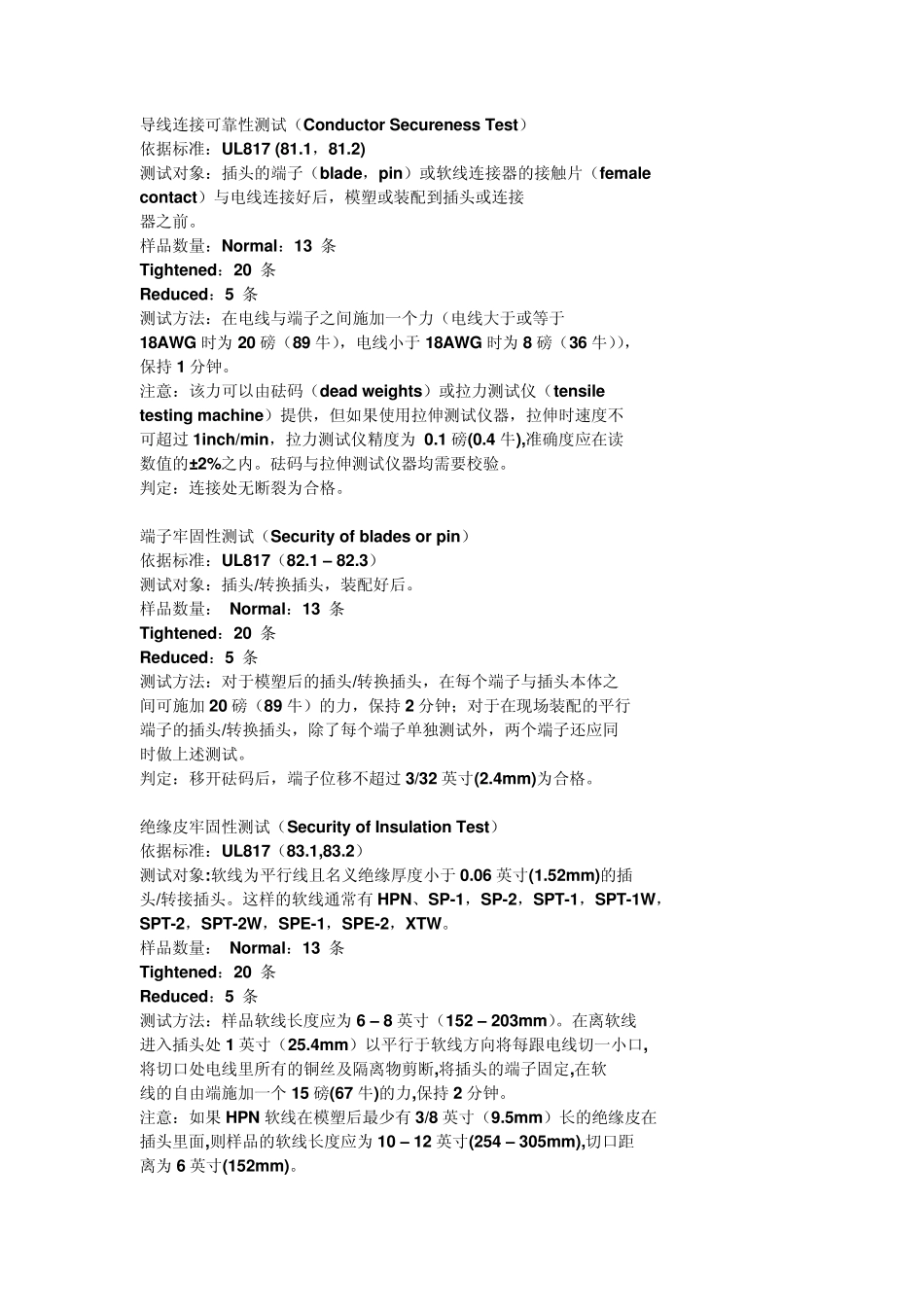

导线连接可靠性测试（Conductor Secureness Test） 依据标准：UL817 (81.1，81.2) 测试对象：插头的端子（blade，pin）或软线连接器的接触片（female contact）与电线连接好后，模塑或装配到插头或连接 器之前。 样品数量：Normal：13 条 Tightened：20 条 Reduced：5 条 测试方法：在电线与端子之间施加一个力（电线大于或等于 18AWG 时为 20 磅（89 牛），电线小于 18AWG 时为 8 磅（36 牛））， 保持 1 分钟。 注意：该力可以由砝码（dead weights）或拉力测试仪（tensile testing machine）提供，但如果使用拉伸测试仪器，拉伸时速度不 可超过 1inch/min，拉力测试仪精度为 0.1 磅(0.4 牛),准确度应在读 数值的±2%之内。砝码与拉伸测试仪器均需要校验。 判定：连接处无断裂为合格。 端子牢固性测试（Security of blades or pin） 依据标准：UL817（82.1 – 82.3） 测试对象：插头/转换插头，装配好后。 样品数量： Normal：13 条 Tightened：20 条 Reduced：5 条 测试方法：对于模塑后的插头/转换插头，在每个端子与插头本体之 间可施加 20 磅（89 牛）的力，保持 2 分钟；对于在现场装配的平行 端子的插头/转换插头，除了每个端子单独测试外，两个端子还应同 时做上述测试。 判定：移开砝码后，端子位移不超过 3/32 英寸(2.4mm)为合格。 绝缘皮牢固性测试（Security of Insulation Test） 依据标准：UL817（83.1,83.2） 测试对象:软线为平行线且名义绝缘厚度小于 0.06 英寸(1.52mm)的插 头/转接插头。这样的软线通常有HPN、SP-1，SP-2，SPT-1，SPT-1W， SPT-2，SPT-2W，SPE-1，SPE-2，XTW。 样品数量： Normal：13 条 Tightened：20 条 Reduced：5 条 测试方法：样品软线长度应为 6 – 8 英寸（152 – 203mm）。在离软线 进入插头处 1 英寸（25.4mm）以平行于软线方向将每跟电线切一小口, 将切口处电线里所有的铜丝及隔离物剪断,将插头的端子固定,在软 线的自由端施加一个 15 磅(67 牛)的力,保持 2 分钟。 注意：如果 HPN 软线在模塑后最少有3/8 英寸（9.5mm）长的绝缘皮在 插头里面,则样品的软线长度应为 10 – 12 英寸(254 – 305mm),切口距 离为 6 英寸(152mm)。 判定：任何绝缘皮从插头中滑出或铜丝在软线进入插头本体处外露均 判定为不合格。 防拉力传入测试（Strain Relief Test）- General 依据标准：UL8...
