电缆、母线参数

电缆、母线参数_第1页
1/8
电缆、母线参数_第2页
2/8
电缆、母线参数_第3页
3/8

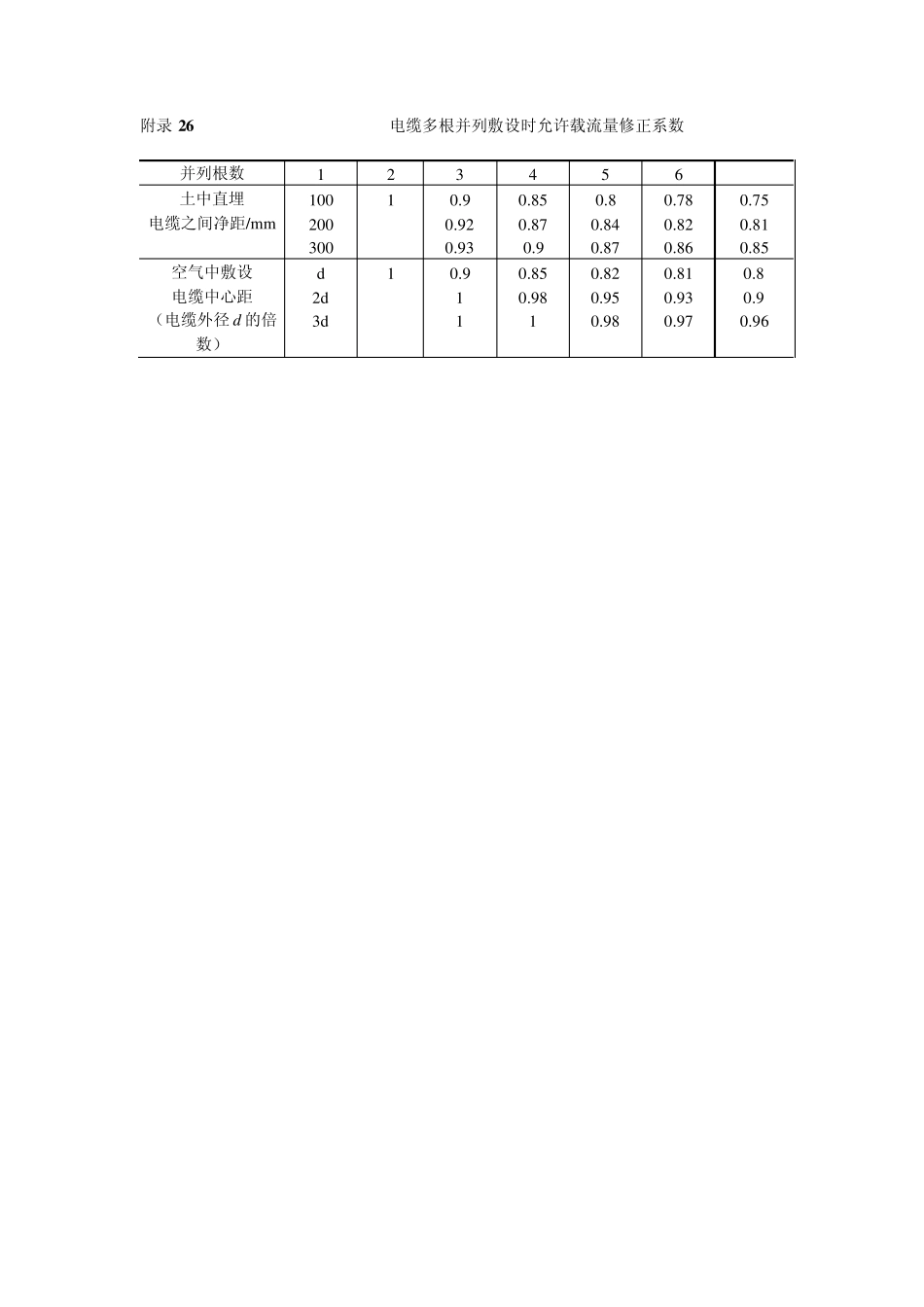

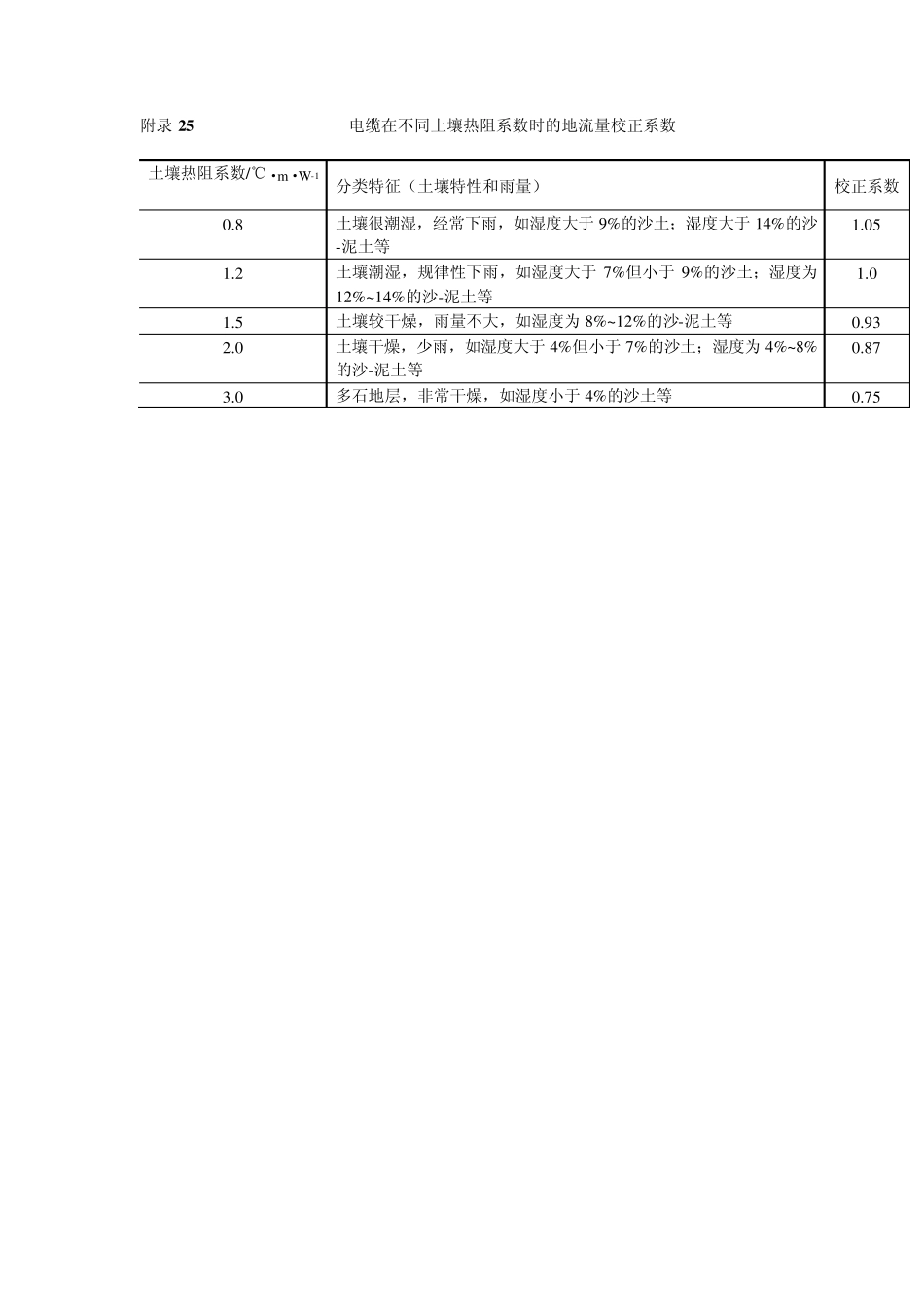

附录2 5 电缆在不同土壤热阻系数时的地流量校正系数 土壤热阻系数/℃·m·W-1 分类特征(土壤特性和雨量) 校正系数 0.8 土壤很潮湿,经常下雨,如湿度大于 9%的沙土;湿度大于 14%的沙-泥土等 1.05 1.2 土壤潮湿,规律性下雨,如湿度大于 7%但小于 9%的沙土;湿度为12%~14%的沙-泥土等 1.0 1.5 土壤较干燥,雨量不大,如湿度为 8%~12%的沙-泥土等 0.93 2.0 土壤干燥,少雨,如湿度大于 4%但小于 7%的沙土;湿度为 4%~8%的沙-泥土等 0.87 3.0 多石地层,非常干燥,如湿度小于 4%的沙土等 0.75 附录2 6 电缆多根并列敷设时允许载流量修正系数 并列根数 1 2 3 4 5 6 土中直埋 电缆之间净距/m m 100 200 300 1 0.9 0.92 0.93 0.85 0.87 0.9 0.8 0.84 0.87 0.78 0.82 0.86 0.75 0.81 0.85 空气中敷设 电缆中心距 (电缆外径 d 的倍数) d 2d 3d 1 0.9 1 1 0.85 0.98 1 0.82 0.95 0.98 0.81 0.93 0.97 0.8 0.9 0.96 附录2 7 常用电缆型号名称及使用范围 序号 电缆型号 名 称 使 用 范 围 铜心 铝心 1 ZQ ZLQ 纸绝缘裸铝包电力电缆 敷设在室内、沟道中及管子内,对电缆应没有机械损伤。且对铅护层应有中性环境 2 ZQ1 ZLQ1 纸绝缘铝包麻被电力电缆 敷设在土壤中,其他条件与序号1相同 3 ZQ2 ZLQ2 纸绝缘铝包钢带铠装电力电缆 敷设在土壤中,能承受机械损伤,但不能受大的拉力 4 ZQ20 ZLQ20 纸绝缘铝包裸钢带铠装电力电缆 敷设在室内、沟道中及管子内,其他条件与序号3 相同 5 ZQ3 ZLQ3 纸绝缘铝包细钢丝铠装电力电缆 敷设在土壤中,能承受机械损伤及大的拉力 6 ZQ30 ZLQ30 纸绝缘铝包裸细钢丝铠装电力电缆 敷设在室内及矿井中,其他条件与序号5 相同 7 ZQ4 ZLQ4 纸绝缘铝包粗钢丝铠装电力电缆 敷设在水中,能承受较大的拉力 8 ZQF2 ZLQF2 纸绝缘分相铅包钢带铠装电力电缆 敷设条件与序号3 相同 9 ZQF20 ZLQF20 纸绝缘分相铅包裸钢带铠装电力电缆 敷设条件与序号4 相同 10 ZQF4 ZLQF4 纸绝缘分相铅包粗钢丝铠装电力电缆 敷设条件与序号7 相同 11 ZL ZLL 纸绝缘裸铅包电力电缆 敷设在干燥的户内、沟管中、电缆不能承受机械外力作用,且对铝层应有中性环境 12 ZQD3 ZLQD3 纸绝缘铅包细钢丝铠装不滴流电力电缆 敷设在土壤及空气中,电缆能承受机械外力作用,并能承受相当的拉力,用于...
