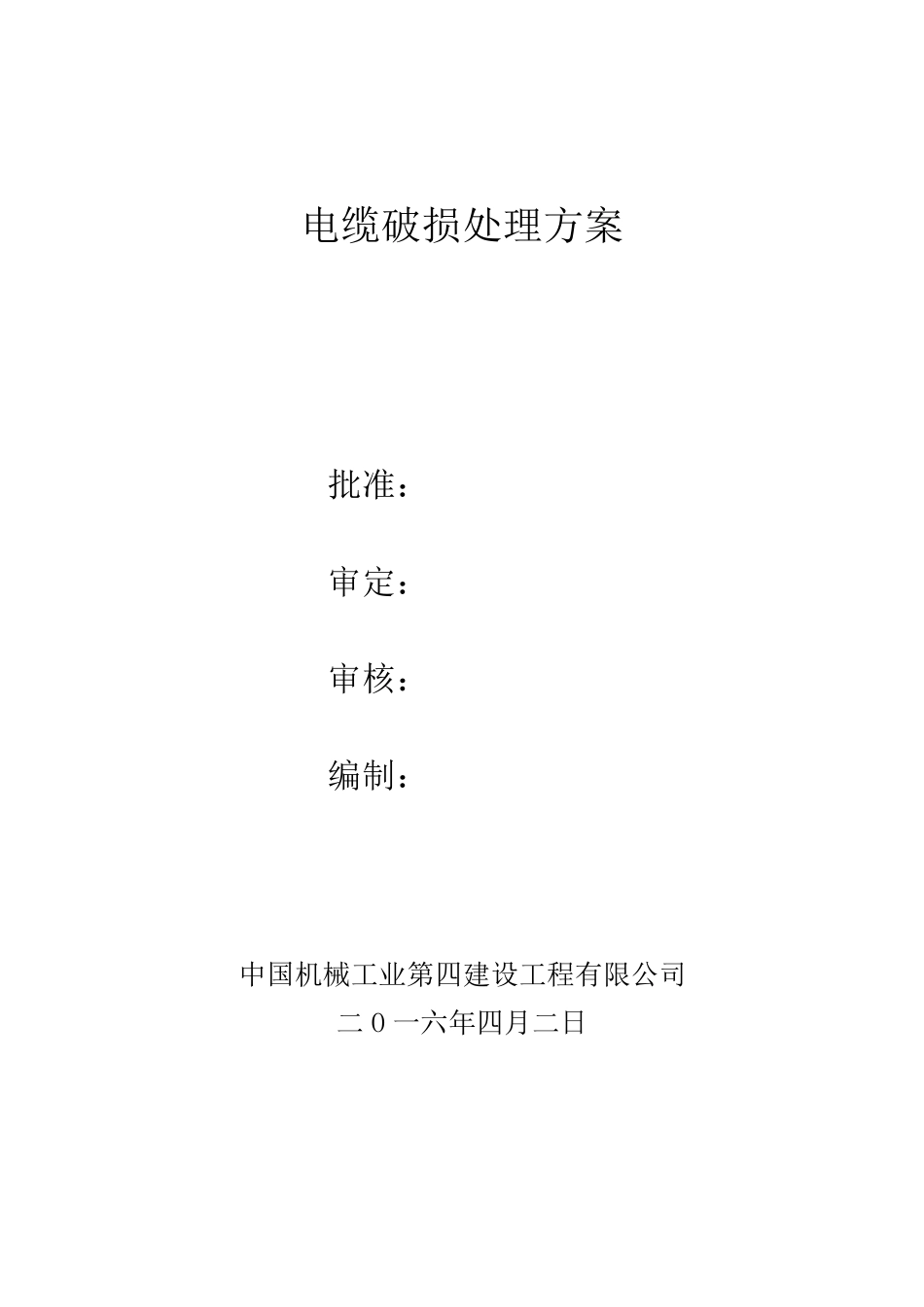

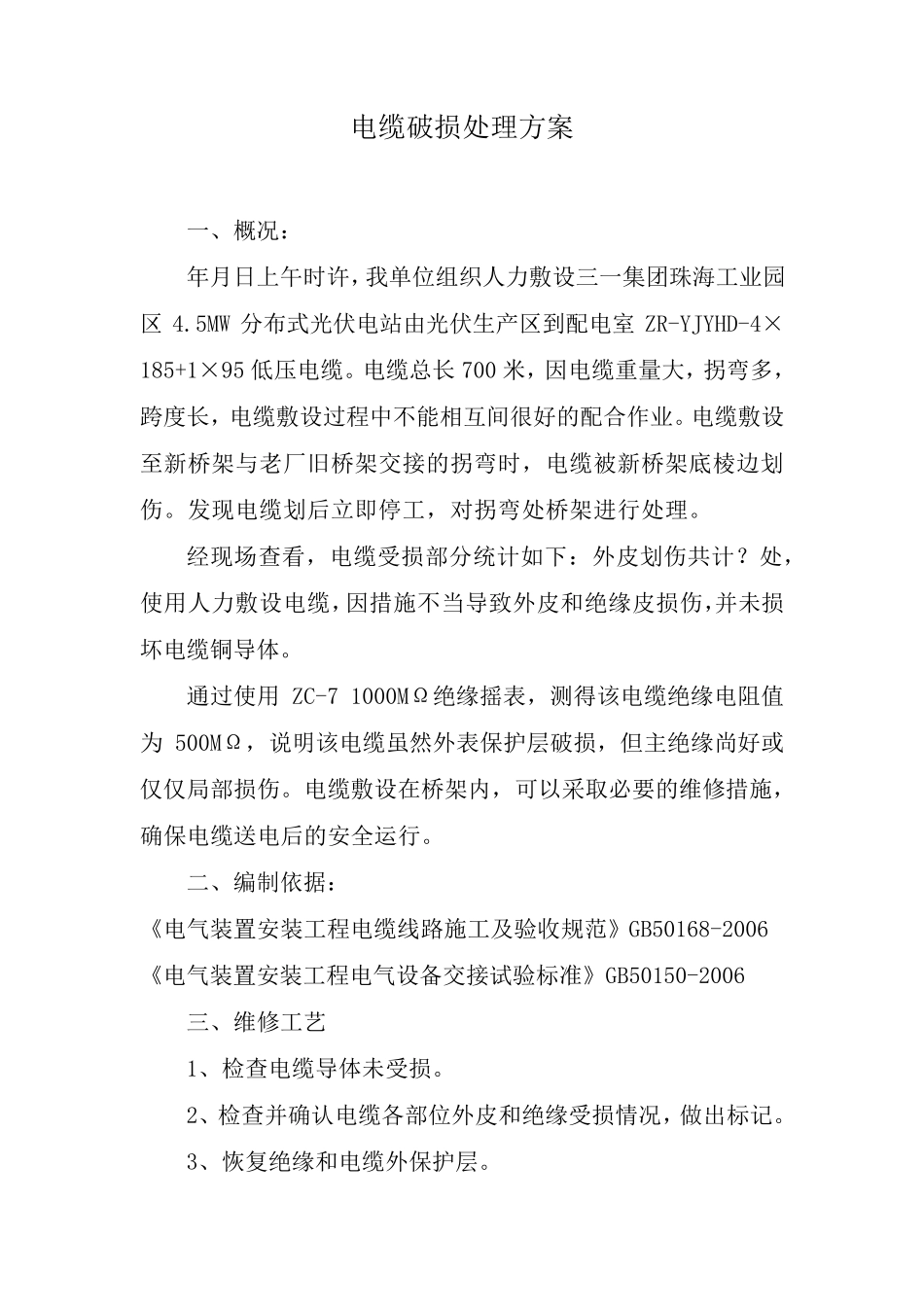

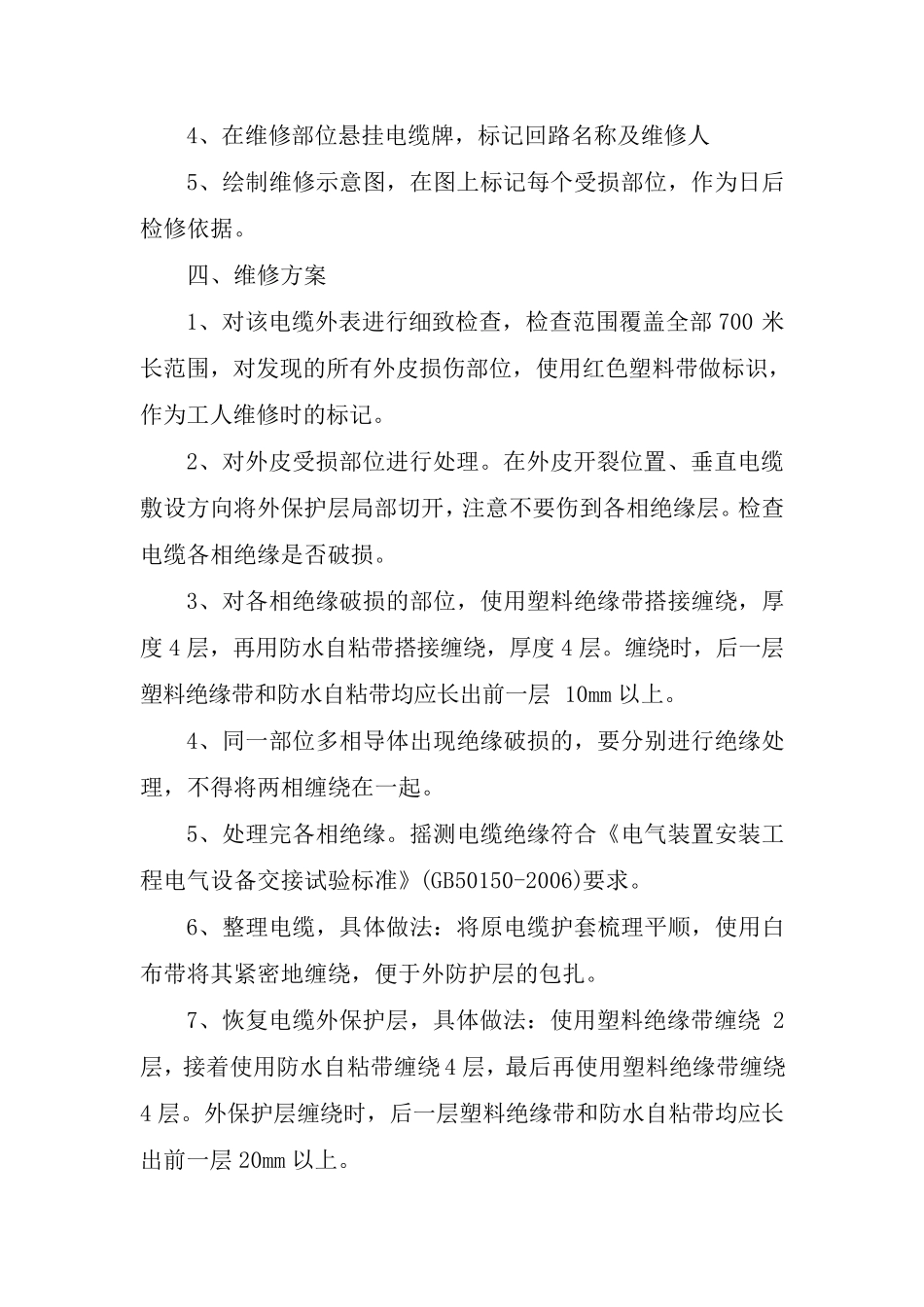

电缆破损处理方案 批准： 审定： 审核： 编制： 中国机械工业第四建设工程有限公司 二O 一六年四月二日 电缆破损处理方案 一、概况： 年月日上午时许，我单位组织人力敷设三一集团珠海工业园区4.5MW 分布式光伏电站由光伏生产区到配电室ZR-YJYHD-4×185+1×95 低压电缆。电缆总长 700 米，因电缆重量大，拐弯多，跨度长，电缆敷设过程中不能相互间很好的配合作业。电缆敷设至新桥架与老厂旧桥架交接的拐弯时，电缆被新桥架底棱边划伤。发现电缆划后立即停工，对拐弯处桥架进行处理。 经现场查看，电缆受损部分统计如下：外皮划伤共计？处，使用人力敷设电缆，因措施不当导致外皮和绝缘皮损伤，并未损坏电缆铜导体。 通过使用 ZC-7 1000MΩ绝缘摇表，测得该电缆绝缘电阻值为500MΩ，说明该电缆虽然外表保护层破损，但主绝缘尚好或仅仅局部损伤。电缆敷设在桥架内，可以 采 取 必 要 的维 修 措施，确 保电缆送 电后的安 全 运 行。 二 、编 制 依 据 ： 《 电气 装 置 安 装 工程电缆线 路 施工及 验 收 规 范 》 GB50168-2006 《 电气 装 置 安 装 工程电气 设备 交接试 验 标 准 》 GB50150-2006 三、维 修 工艺 1、检 查电缆导体未受损。 2、检 查并确 认 电缆各 部位外皮和绝缘受损情 况，做 出 标 记 。 3、恢 复 绝缘和电缆外保护层。 4、在维修部位悬挂电缆牌，标记回路名称及维修人 5、绘制维修示意图，在图上标记每个受损部位，作为日后检修依据。 四、维修方案 1、对该电缆外表进行细致检查，检查范围覆盖全部 700 米长范围，对发现的所有外皮损伤部位，使用红色塑料带做标识，作为工人维修时的标记。 2、对外皮受损部位进行处理。在外皮开裂位置、垂直电缆敷设方向将外保护层局部切开，注意不要伤到各相绝缘层。检查电缆各相绝缘是否破损。 3、对各相绝缘破损的部位，使用塑料绝缘带搭接缠绕，厚度 4 层，再用防水自粘带搭接缠绕，厚度 4 层。缠绕时，后一层塑料绝缘带和防水自粘带均应长出前一层 10mm 以上。 4、同一部位多相导体出现绝缘破损的，要分别进行绝缘处理，不得将两相缠绕在一起。 5、处理完各相绝缘。摇测电缆绝缘符合《电气装置安装工程电气设备交接试验标准》(GB50150-2006)要求。 6、整理电缆，具体做法：将原电缆护套梳理平顺，使用白布带将其紧密地 缠绕，便 于 外防护层的包 扎 。 7、恢 复 电缆外保...
