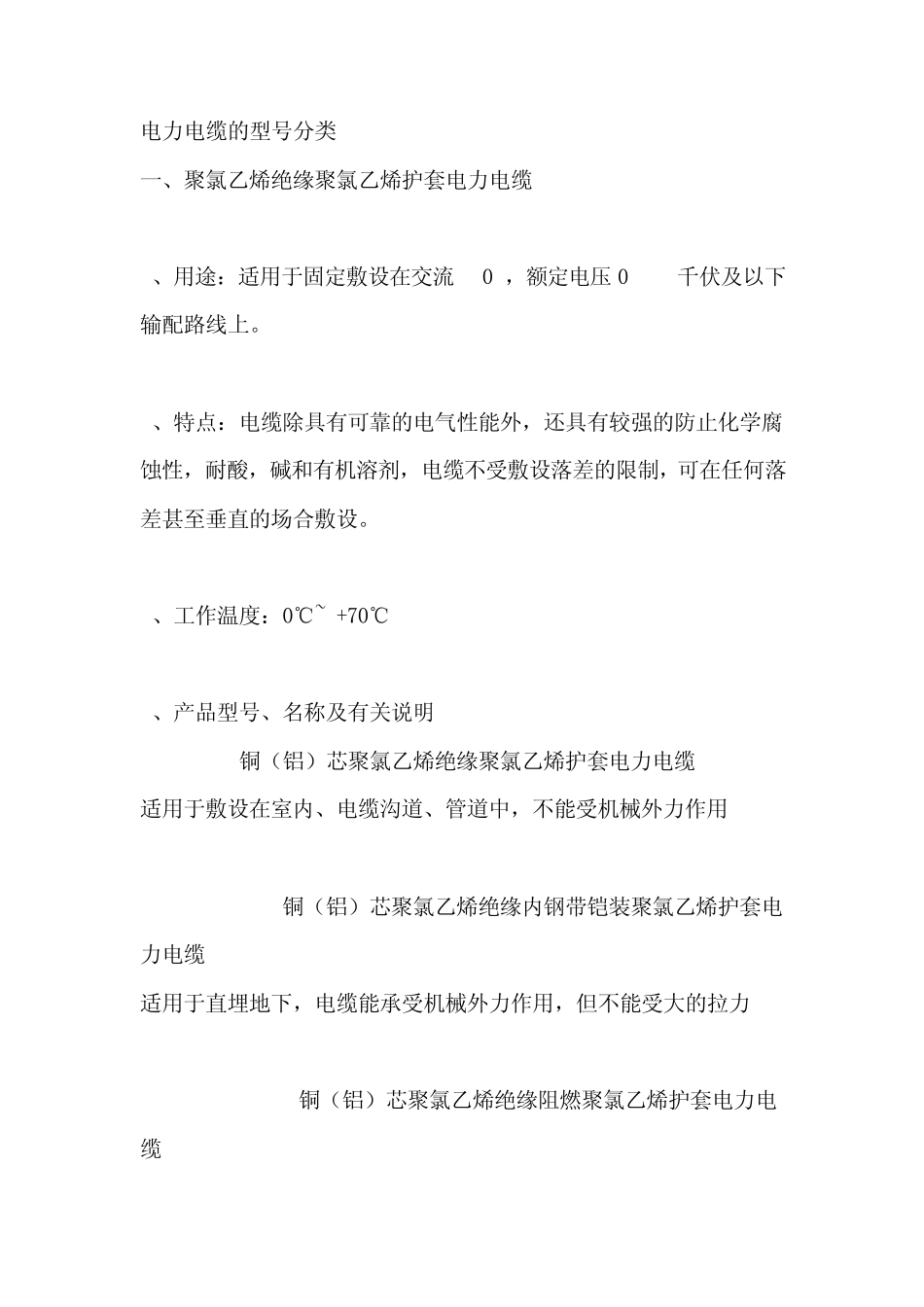

电缆分类及型号含义_第1页
1/21

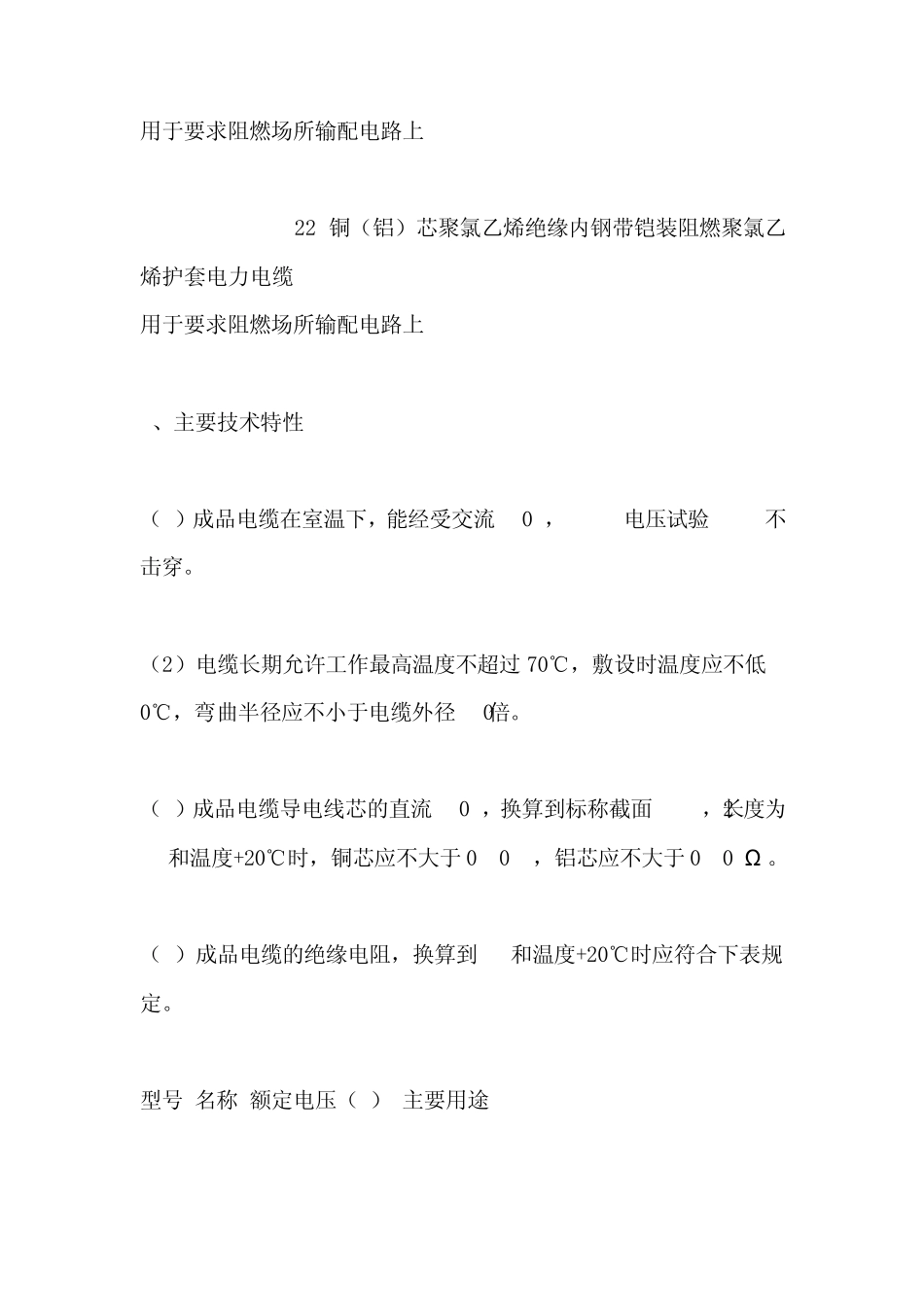

电缆分类及型号含义_第2页
2/21

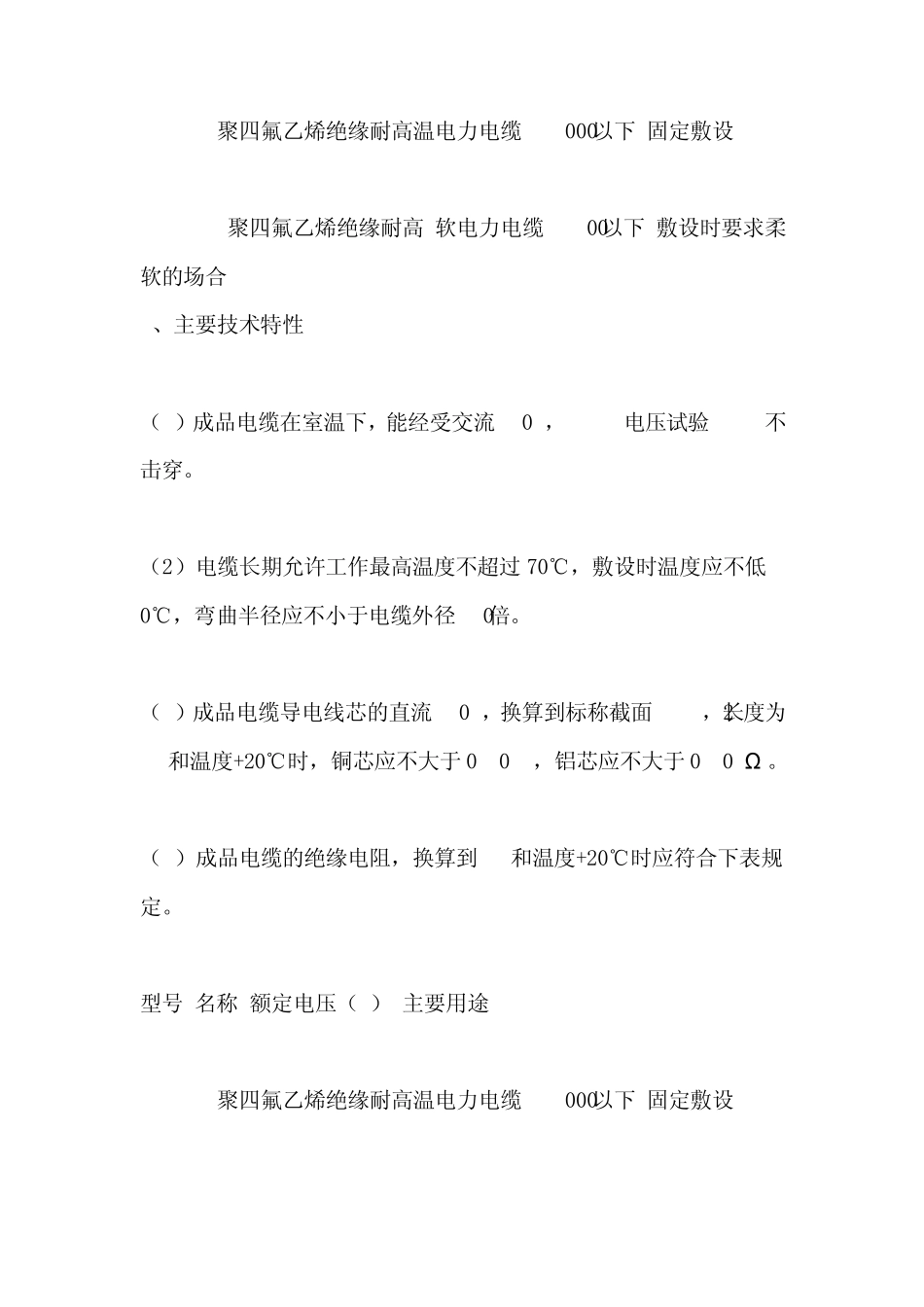

电缆分类及型号含义_第3页
3/21
电力电缆的型号分类 一、聚氯乙烯绝缘聚氯乙烯护套电力电缆 1、用途:适用于固定敷设在交流50HZ,额定电压0.6/1千伏及以下输配路线上。 2、特点:电缆除具有可靠的电气性能外,还具有较强的防止化学腐蚀性,耐酸,碱和有机溶剂,电缆不受敷设落差的限制,可在任何落差甚至垂直的场合敷设。 3、工作温度:0℃~ +70℃ 4、产品型号、名称及有关说明 1)VV VLV 铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力电缆 适用于敷设在室内、电缆沟道、管道中,不能受机械外力作用 2)VV22 VLV22 铜(铝)芯聚氯乙烯绝缘内钢带铠装聚氯乙烯护套电力电缆 适用于直埋地下,电缆能承受机械外力作用,但不能受大的拉力 3)ZR-VV ZR-VLV铜(铝)芯聚氯乙烯绝缘阻燃聚氯乙烯护套电力电缆 用于要求阻燃场所输配电路上 4)ZR-VV22 ZR-VLVV铜(铝)芯聚氯乙烯绝缘内钢带铠装阻燃聚氯乙烯护套电力电缆 用于要求阻燃场所输配电路上 5、主要技术特性 (1)成品电缆在室温下,能经受交流50HZ,3.5KV电压试验5min不击穿。 (2)电缆长期允许工作最高温度不超过70℃,敷设时温度应不低0℃,弯曲半径应不小于电缆外径 10倍。 (3)成品电缆导电线芯的直流50HZ,换算到标称截面 1mm2,长度为1m和温度+20℃时,铜芯应不大于0.0184,铝芯应不大于0.031Ω 。 (4)成品电缆的绝缘电阻,换算到 1m和温度+20℃时应符合下表规定。 型号 名称 额定电压(V) 主要用途 TJHF4B 聚四氟乙烯绝缘耐高温电力电缆 1000V以下 固定敷设 TJHF4BR 聚四氟乙烯绝缘耐高 软电力电缆 500V以下 敷设时要求柔软的场合 5、主要技术特性 (1)成品电缆在室温下,能经受交流50HZ,3.5KV电压试验5min不击穿。 (2)电缆长期允许工作最高温度不超过70℃,敷设时温度应不低0℃,弯曲半径应不小于电缆外径 10倍。 (3)成品电缆导电线芯的直流50HZ,换算到标称截面 1mm2,长度为1m和温度+20℃时,铜芯应不大于 0.0184,铝芯应不大于 0.031Ω 。 (4)成品电缆的绝缘电阻,换算到 1m和温度+20℃时应符合下表规定。 型号 名称 额定电压(V) 主要用途 TJHF4B 聚四氟乙烯绝缘耐高温电力电缆 1000V以下 固定敷设 TJHF4BR 聚四氟乙烯绝缘耐高 软电力电缆 500V以下 敷设时要求柔软的场合 5、主要技术特性 (1)额定电压:交流50HZ、1000V及以下 (2)绝缘线芯能承受交流50HZ、3000V电压试验5min不击穿 (3)电缆绝缘电阻+20 时不小于10MΩ Km (4)电...
