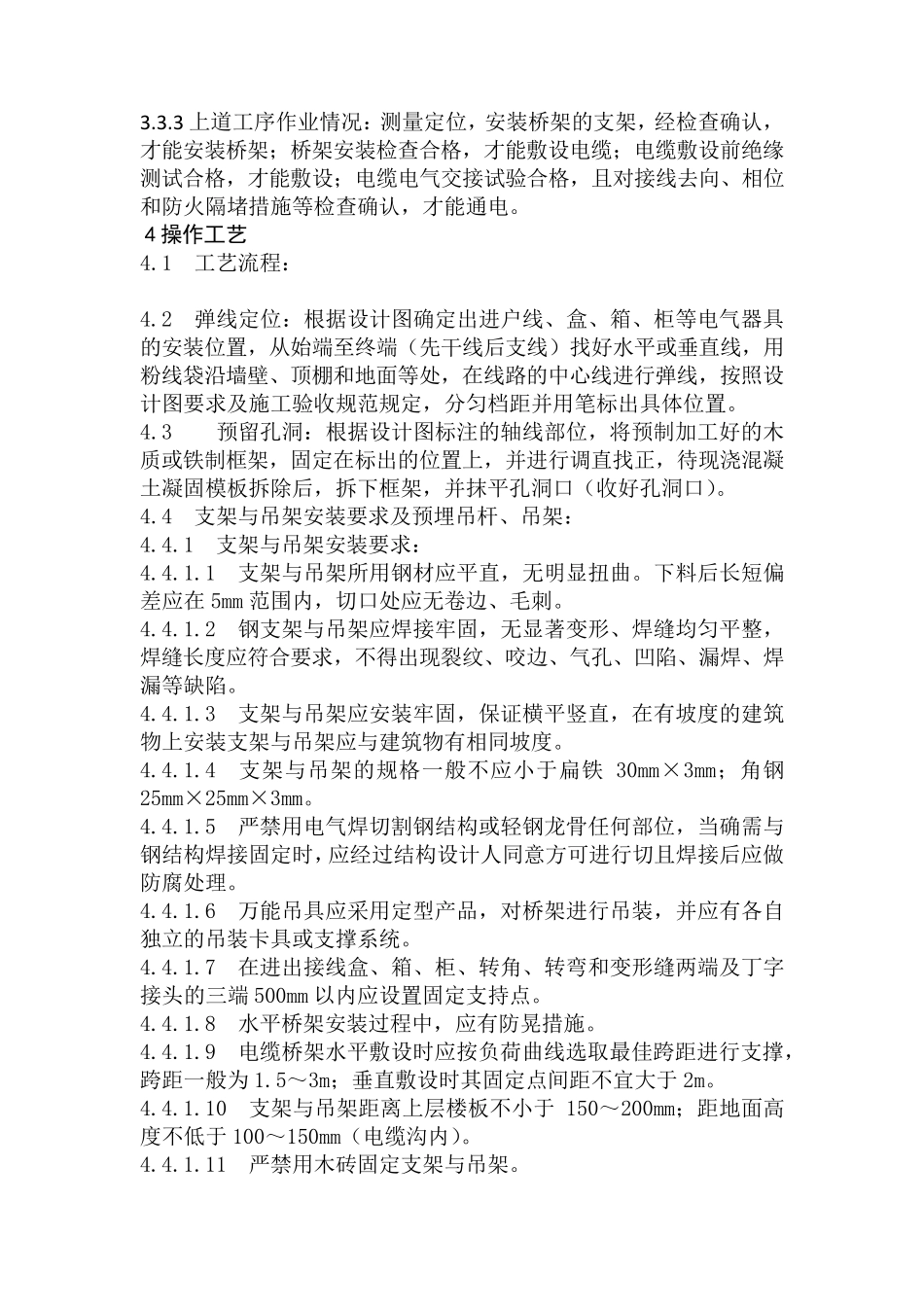

电缆及电缆桥架安装敷设标准 1 范围 本章适用于建筑物内电缆桥架安装和桥架内电缆敷设工程。 2 引用标准 《建筑电气工程施工质量验收规范GB 50303-2002》 《北京市标准建筑安装分项工程施工工艺规程(第四分册)DBJ 01-26-96》 《建筑电气通用图集-内线工程92DQ5》 《高层民用建筑设计防火规范(GB50045-95)》。 3 施工准备 3.1 材料要求: 3.1.1 主要材料:电缆桥架、盖板、隔板、电缆、支吊架。 3.1.2 辅助材料:电焊条、绝缘导线、铜端子、镀锌带母螺栓、镀锌垫圈、镀锌弹簧垫圈、酚醛防锈漆、汽油、镀锌电缆卡子。 3.1.3 所有材料规格、型号及电压等级应符合设计要求,并有产品合格证。 3.1.4 桥架外观检查:部件齐全,表面光滑、不变形;钢制桥架涂层完整,无锈蚀;玻璃钢制桥架色泽均匀,无破损碎裂;铝合金桥架涂层完整,无扭曲变形,不压扁,表面不划伤。 3.1.5 电缆外观完好无损,无压扁和扭曲现象。外皮、绝缘层无老化及裂纹。电缆外护层有明显标识和制造厂标。电缆合格证有生产许可证编号,按《额定电压 450/750V 及以下聚氯乙烯绝缘电缆》GB 5023.1~5023.7 标准生产的产品有 3C 认证标志。 3.1.6 镀锌材料:采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时,都应经过镀锌处理。 3.1.7 金属膨胀螺栓:应根据容许拉力和剪力进行选择。 3.2 主要机具: 3.2.1 铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、钢锯、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、千斤顶。 3.2.2 电工工具、手电钻、冲击钻、兆欧表、万用表、绝缘摇表、工具袋、工具箱、高凳等。 3.2.3 无线电对讲机(或简易电话)、手持扩音喇叭(有条件可采用多功能扩大机做通讯联络)。 3.3 作业条件: 3.3.1 配合土建的结构施工,预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。 3.3.2 其他工种作业情况:顶棚和墙面的喷浆、油漆及壁纸全部完成后,方可进行桥架敷设及桥架内电缆敷设。 3 .3 .3 上 道 工 序 作 业 情 况 : 测 量 定 位 , 安 装 桥 架 的 支 架 , 经 检 查 确 认 ,才 能 安 装 桥 架 ; 桥 架 安 装 检 查 合 格 , 才 能 敷 设 电 缆 ; 电 缆 敷 设 前 绝 缘测 试 合 格 , 才 能 敷 设 ; 电 缆 电 气 交 接 试 验 合 格 , 且 对 接 线 去 向 、 相 位和 防 火 隔 堵...
