电缆头施工规范

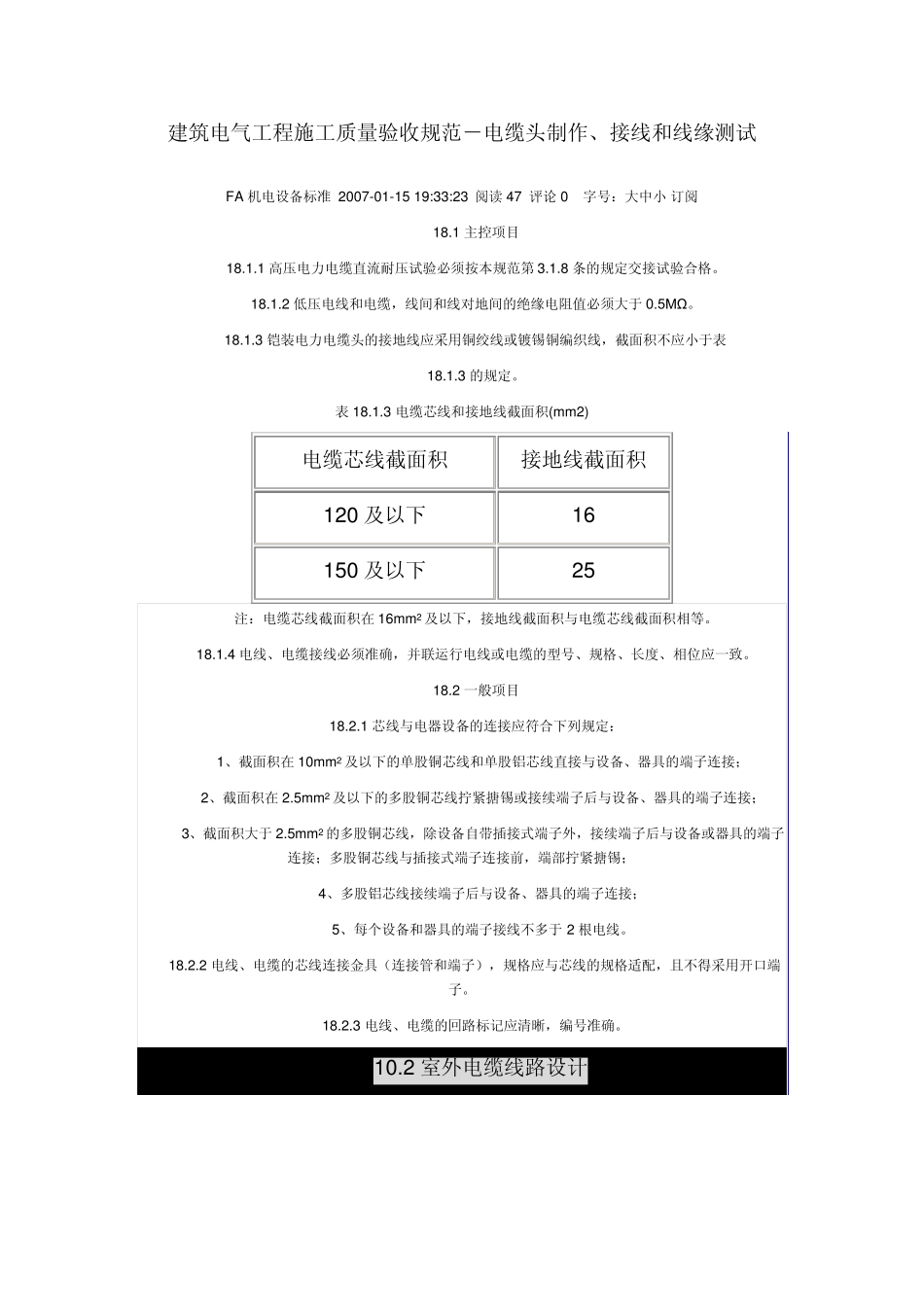

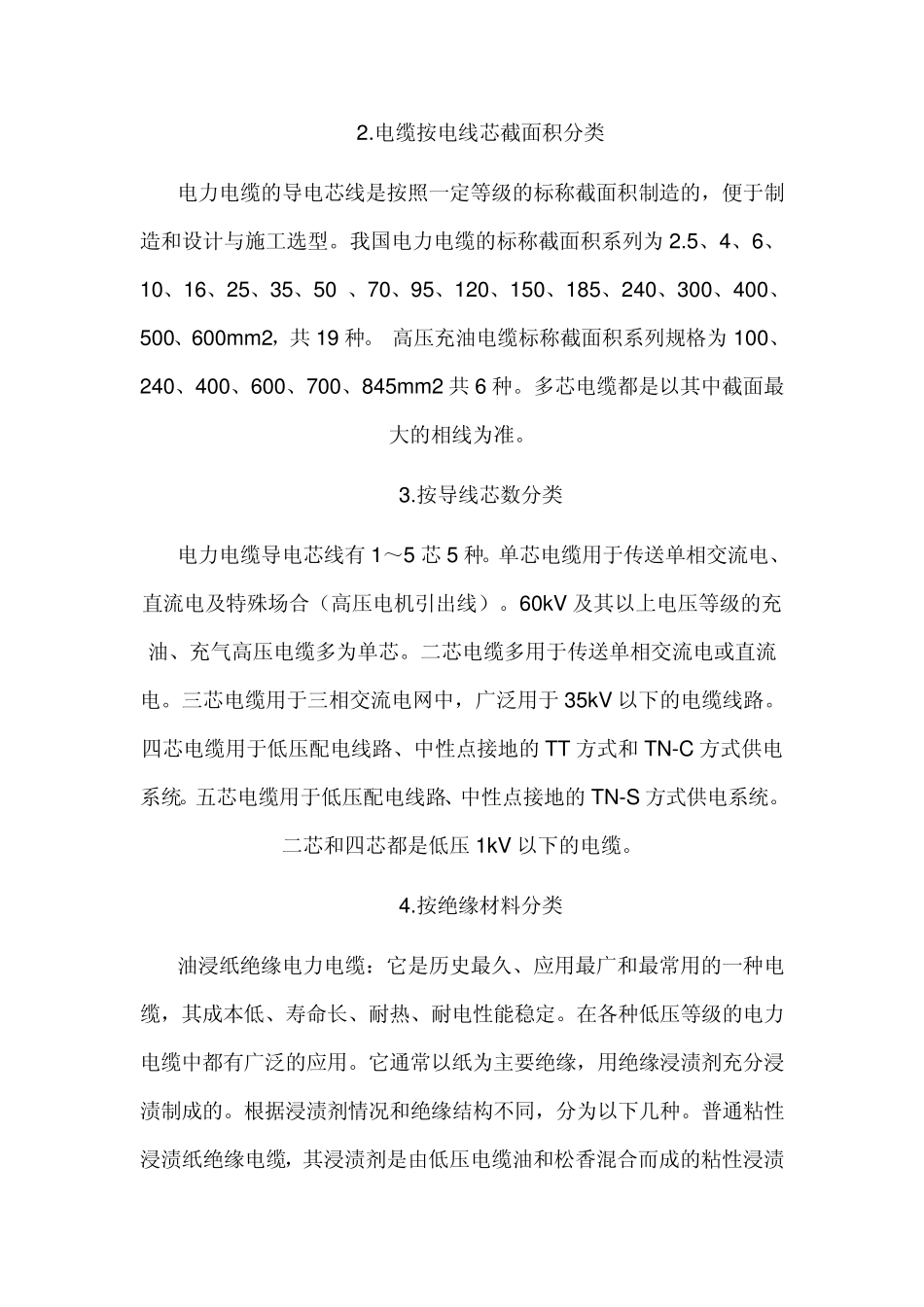

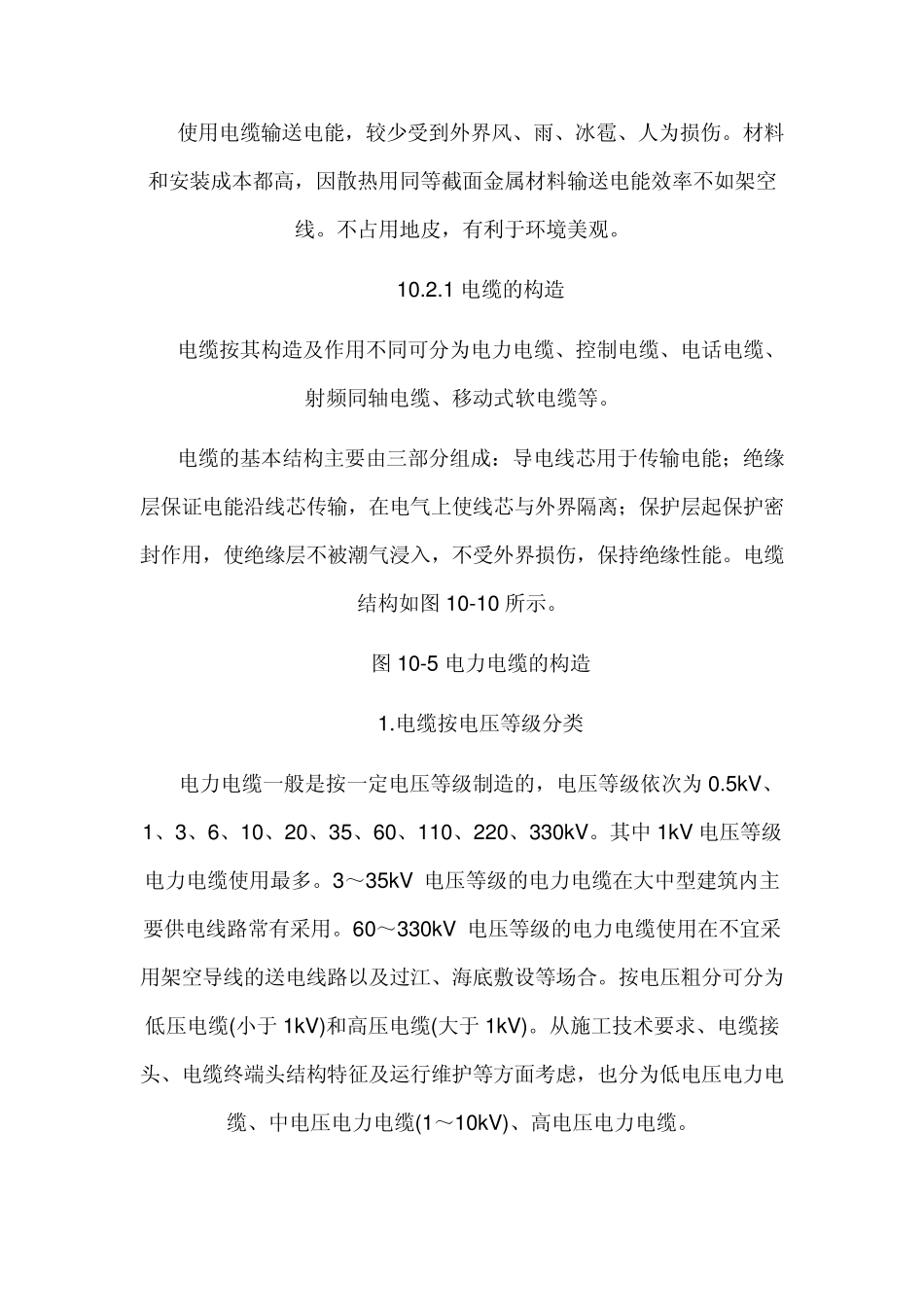

建筑电气工程施工质量验收规范－电缆头制作、接线和线缘测试 FA 机电设备标准 2007-01-15 19:33:23 阅读 47 评论 0 字号：大中小 订阅 18.1 主控项目 18.1.1 高压电力电缆直流耐压试验必须按本规范第 3.1.8 条的规定交接试验合格。 18.1.2 低压电线和电缆，线间和线对地间的绝缘电阻值必须大于 0.5MΩ。 18.1.3 铠装电力电缆头的接地线应采用铜绞线或镀锡铜编织线，截面积不应小于表 18.1.3 的规定。 表 18.1.3 电缆芯线和接地线截面积(m m 2) 电缆芯线截面积 接地线截面积 120 及以下 16 150 及以下 25 注：电缆芯线截面积在 16m m 2 及以下，接地线截面积与电缆芯线截面积相等。 18.1.4 电线、电缆接线必须准确，并联运行电线或电缆的型号、规格、长度、相位应一致。 18.2 一般项目 18.2.1 芯线与电器设备的连接应符合下列规定： 1、截面积在 10m m 2 及以下的单股铜芯线和单股铝芯线直接与设备、器具的端子连接； 2、截面积在 2.5m m 2 及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接； 3、截面积大于 2.5m m 2 的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡； 4、多股铝芯线接续端子后与设备、器具的端子连接； 5、每个设备和器具的端子接线不多于 2 根电线。 18.2.2 电线、电缆的芯线连接金具（连接管和端子），规格应与芯线的规格适配，且不得采用开口端子。 18.2.3 电线、电缆的回路标记应清晰，编号准确。 10.2 室外电缆线路设计 使用电缆输送电能，较少受到外界风、雨、冰雹、人为损伤。材料和安装成本都高，因散热用同等截面金属材料输送电能效率不如架空线。不占用地皮，有利于环境美观。 10.2.1 电缆的构造 电缆按其构造及作用不同可分为电力电缆、控制电缆、电话电缆、射频同轴电缆、移动式软电缆等。 电缆的基本结构主要由三部分组成：导电线芯用于传输电能；绝缘层保证电能沿线芯传输，在电气上使线芯与外界隔离；保护层起保护密封作用，使绝缘层不被潮气浸入，不受外界损伤，保持绝缘性能。电缆结构如图 10-10 所示。 图 10-5 电力电缆的构造 1.电缆按电压等级分类 电力电缆一般是按一定电压等级制造的，电压等级依次为 0.5kV、1、3、6、10、20、35、60、110、220、330kV。其中 1kV 电压等级电力电缆使用最多。3～35kV 电压等级的电力电缆在大...
