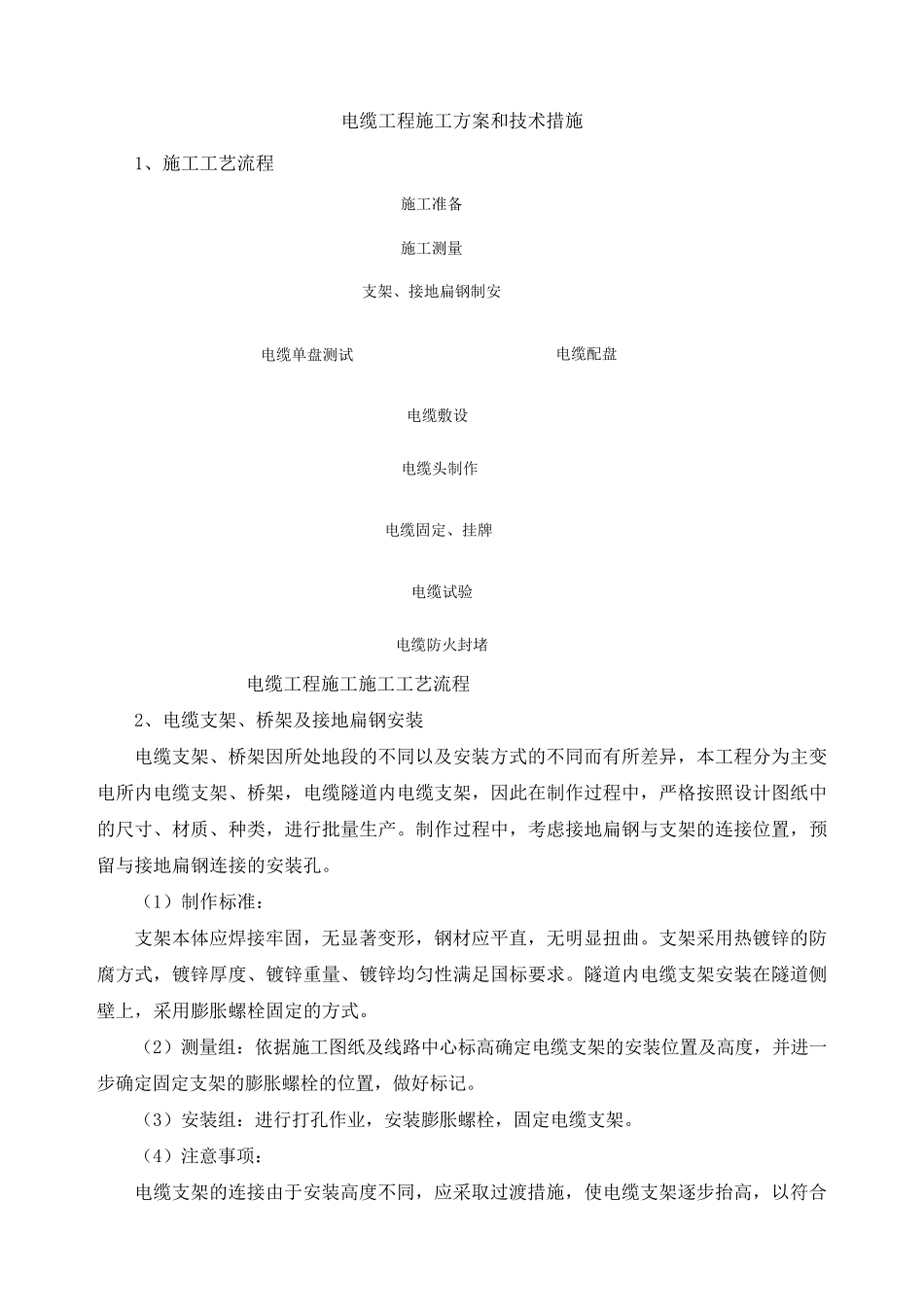

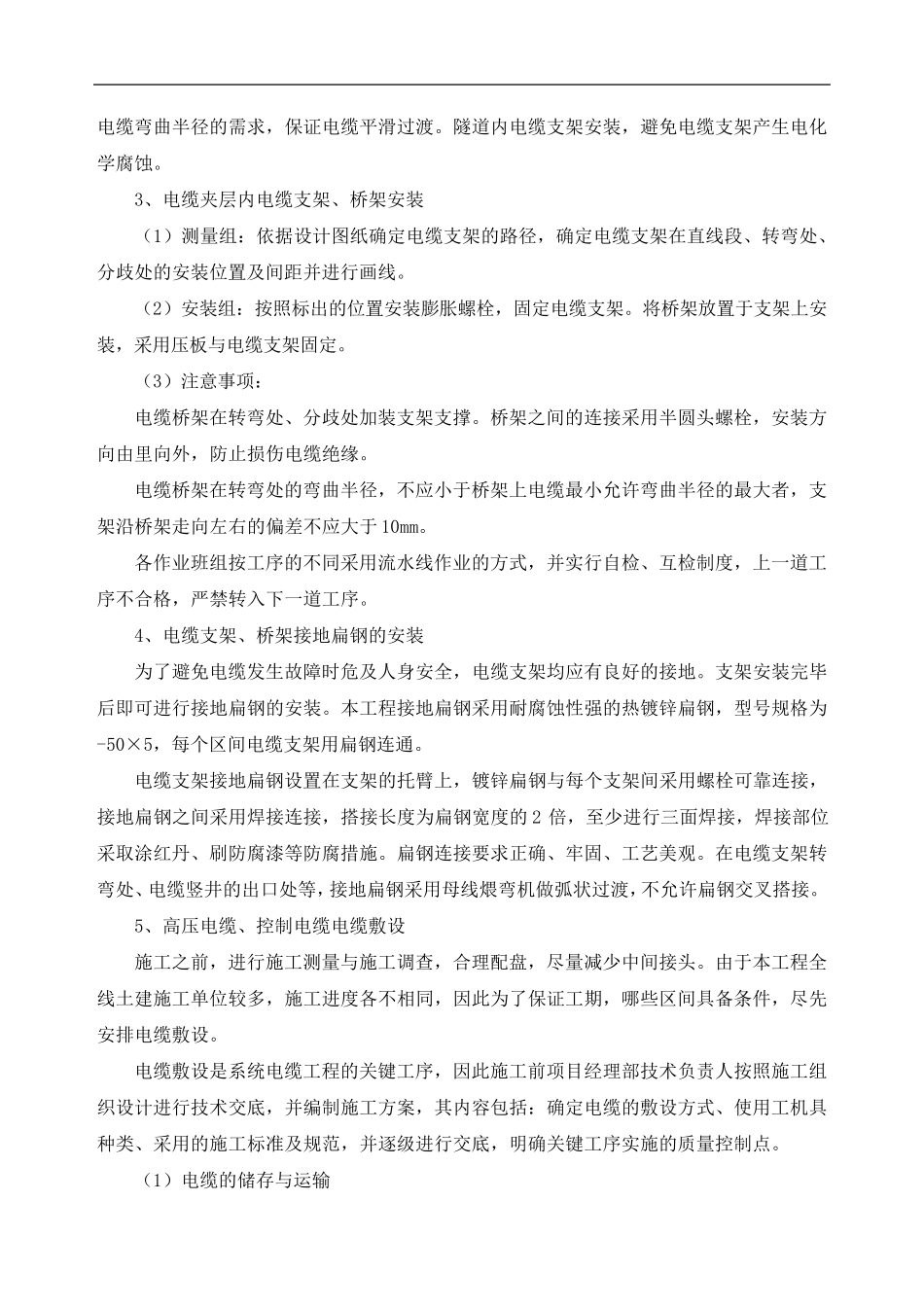

电缆工程施工方案和技术措施 1、施工工艺流程 电缆工程施工施工工艺流程 2、电缆支架、桥架及接地扁钢安装 电缆支架、桥架因所处地段的不同以及安装方式的不同而有所差异，本工程分为主变电所内电缆支架、桥架，电缆隧道内电缆支架，因此在制作过程中，严格按照设计图纸中的尺寸、材质、种类，进行批量生产。制作过程中，考虑接地扁钢与支架的连接位置，预留与接地扁钢连接的安装孔。 （1）制作标准： 支架本体应焊接牢固，无显著变形，钢材应平直，无明显扭曲。支架采用热镀锌的防腐方式，镀锌厚度、镀锌重量、镀锌均匀性满足国标要求。隧道内电缆支架安装在隧道侧壁上，采用膨胀螺栓固定的方式。 （2）测量组：依据施工图纸及线路中心标高确定电缆支架的安装位置及高度，并进一步确定固定支架的膨胀螺栓的位置，做好标记。 （3）安装组：进行打孔作业，安装膨胀螺栓，固定电缆支架。 （4）注意事项： 电缆支架的连接由于安装高度不同，应采取过渡措施，使电缆支架逐步抬高，以符合施工准备 施工测量 支架、接地扁钢制安 电缆单盘测试 电缆配 盘 电缆固定、挂 牌 电缆敷 设 电缆头 制作 电缆试 验 电缆防火 封 堵 电 缆 弯 曲 半 径 的 需 求 ， 保 证 电 缆 平 滑 过 渡 。 隧 道 内 电 缆 支 架 安 装 ， 避 免 电 缆 支 架 产 生 电 化学 腐 蚀 。 3、 电 缆 夹 层 内 电 缆 支 架 、 桥 架 安 装 （ 1） 测 量 组 ： 依 据 设 计 图 纸 确 定 电 缆 支 架 的 路 径 ， 确 定 电 缆 支 架 在 直 线 段 、 转 弯 处 、分 歧 处 的 安 装 位 置 及 间 距 并 进 行 画 线 。 （ 2） 安 装 组 ： 按 照 标 出 的 位 置 安 装 膨 胀 螺 栓 ， 固 定 电 缆 支 架 。 将 桥 架 放 置 于 支 架 上 安装 ， 采 用 压 板 与 电 缆 支 架 固 定 。 （ 3） 注 意 事 项 ： 电 缆 桥 架 在 转 弯 处 、 分 歧 处 加 装 支 架 支 撑 。 桥 架 之 间 的 连 接 采 用 半 圆 头 螺 栓 ， 安 装 方向 由 里 向 外 ， 防 止 损 伤 电 缆 绝 缘 。 电 缆 桥 架 在 转 弯 处 的 弯 曲 半 径 ， 不 应 小 于 桥 架 上 电 缆 最 小 允 许 弯 曲 半 径 的 最 大 者 ，...
