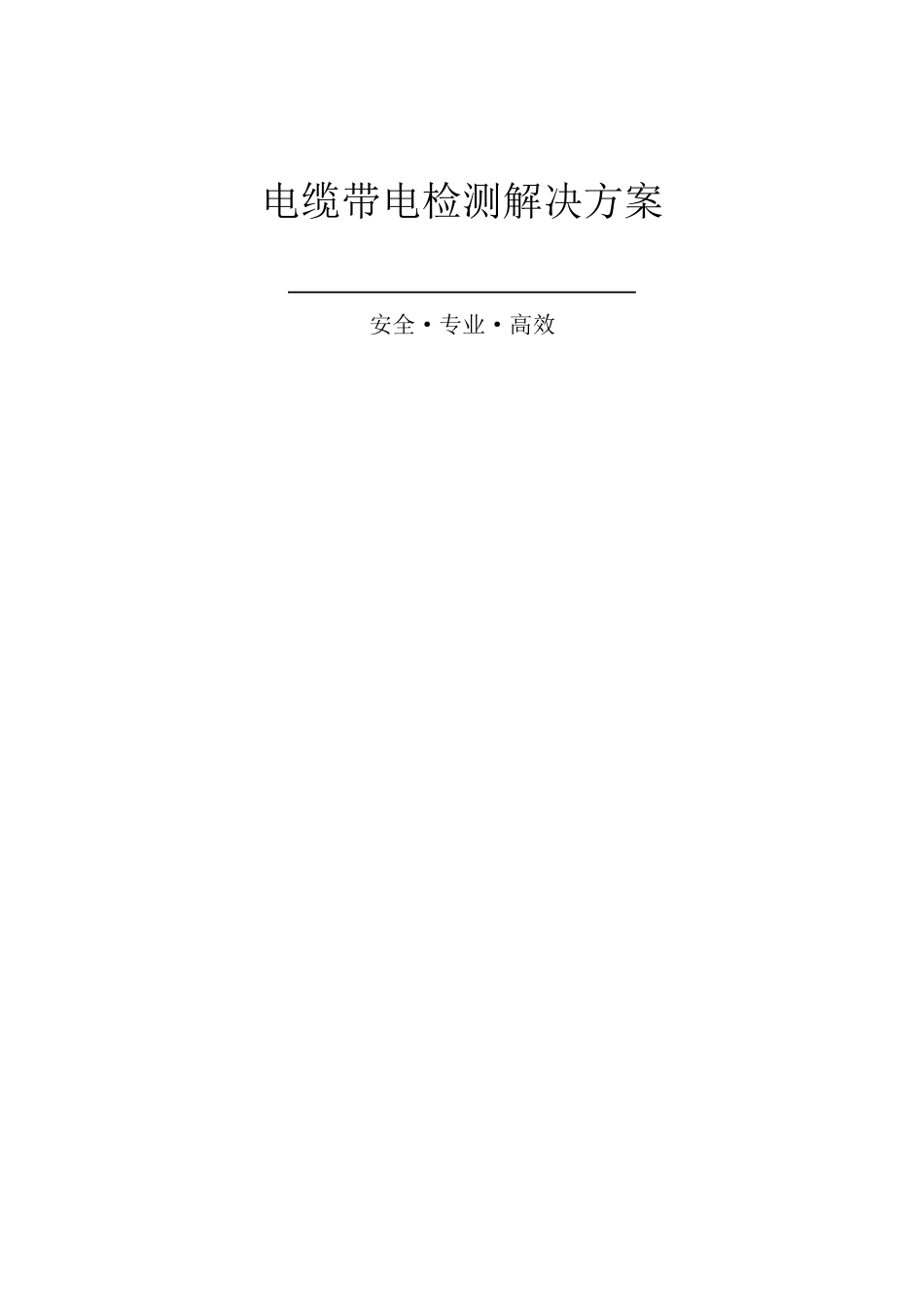

电缆带电检测解决方案Solutionofonlinedetectionforcable安全·专业·高效随着电网规模迅速扩大和用电需求的迅猛增长，社会对电网供电可靠性要求越来越高。作为状态检修的重要内容，电力设备带电检测（在线监测）技术的全面深入应用，能及时发现电力设备潜伏性运行隐患，避免突发性故障的发生，是电力设备安全、稳定运行的重要保障。凭借带电检测设备和诊断技术，我们在超前防范电缆线路隐患、降低事故损失、降低供电风险等方面大有可为。带电检测：采用便携式检测设备，在运行状态下，对设备状态量进行的现场检测。其特点为短时间内检测，有别于长期连续的在线监测，具有投资小，见效快。目前主要应用的几种检测技术：局放检测（高频 3-30MHz、特高频0.3-3GHz、超声 20-200kHz）、红外检测、接地电流检测。统计显示，目前包括中国在内有 29个国家不同程度开展了电缆线路带电检测检测工作，发现了大量绝缘缺陷。意大利、德国、英国等国家带电检测技术较为领先。从近年来国内外试验经验来看，通过了耐压试验的高压电缆线路在运行不久即发生击穿的现象也屡有发生，交接试验规定 24h空载耐压试验不能完全有效地发现高压交联电缆线路安装过程中存在的质量问题。2014年制定的企标《电力电缆试验规程》（Q/GDW11316-2014）对交接试验耐压试验电压及耐受时间的做出了新的规定：电缆线路交接试验中不允许采用24h空载试验代替耐压试验；220kV以上电缆线路耐压试验耐受电压均为1.7U0，不允许采用较低电压进行试验；对于 66kV以上电缆线路，在耐压试验的同时，均要求开展局部放电试验。电缆带电检测方法当电气设备在绝缘结构中产生局部放电时，会伴随产生声、光、电、热、磁等一系列的物理变化和化学变化。通过不同的检测原理，运用各种检测手段可对其进行带电检测。电缆带电检测通常有以下检测方式：1、 高频局放检测2、 特高频局放检测3、 超声波局放检测4、 红外测温5、 接地电流检测光机械化学超声光学高压电IEC60270HF/VHF/UHF光学效应压力波放电效应化学生成热效应宏观物理效应检测手段红外电缆中间接头带电检测检测类型：◆ 高频电流（HFCT）◆ 特高频（UHF）◆ 超声波（AE）◆ 红外成像检测◆ 金属护层接地电流电缆终端带电检测电缆本体带电检测局放信号会沿着电缆向两端传播，到端点会出现反射现象（回波），通过计算不同脉冲时间差，结合电磁波在材料中的速度判断出局放源位置。电缆带电检测方法高频电流（HFCT ）检测捕捉电缆发生...
