电缆截面的选择方法及计算示例

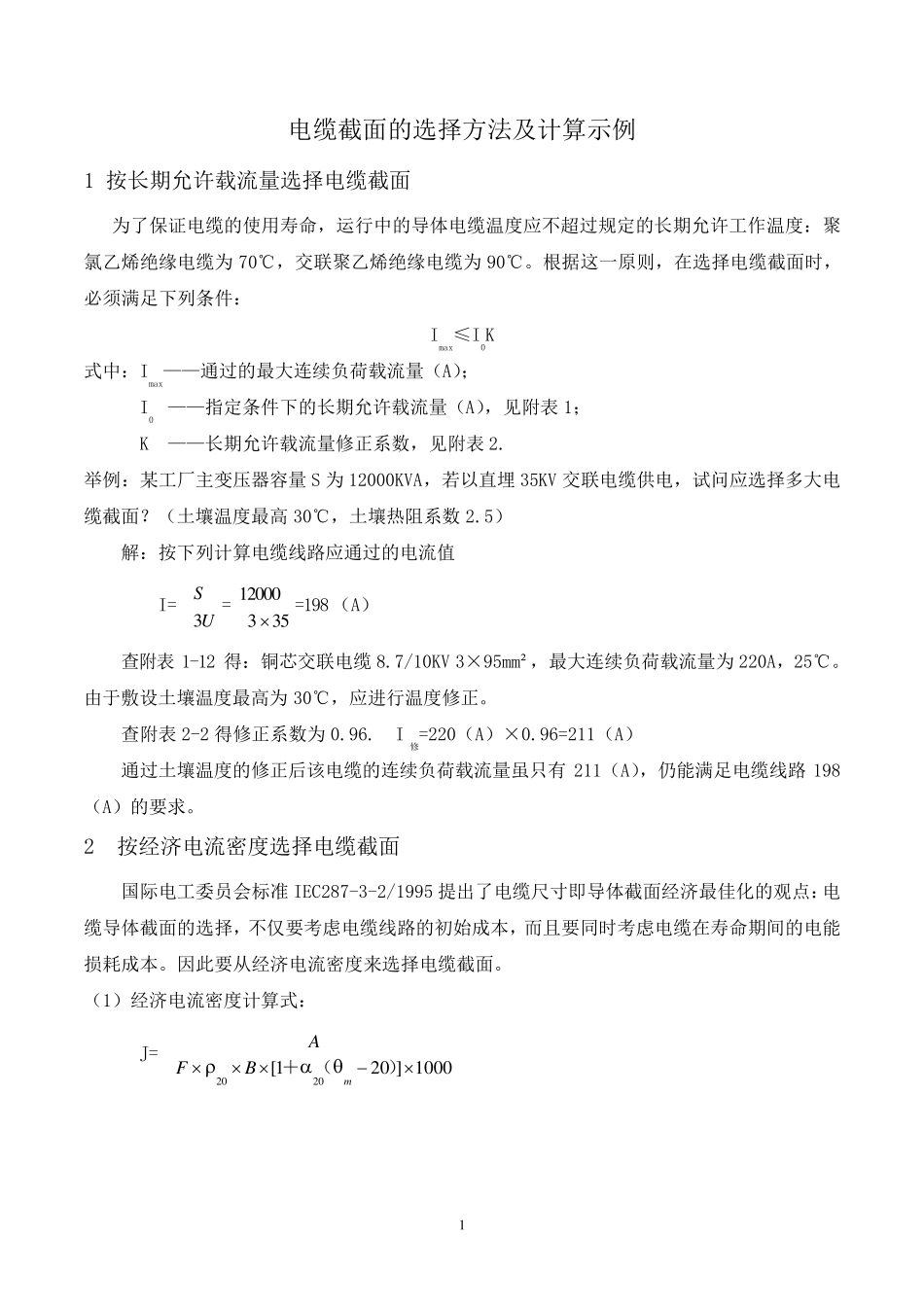

1 电缆截面的选择方法及计算示例 1 按长期允许载流量选择电缆截面 为了保证电缆的使用寿命，运行中的导体电缆温度应不超过规定的长期允许工作温度：聚氯乙烯绝缘电缆为70℃，交联聚乙烯绝缘电缆为90℃。根据这一原则，在选择电缆截面时，必须满足下列条件： Imax≤I0K 式中：Imax——通过的最大连续负荷载流量（A）； I0 ——指定条件下的长期允许载流量（A），见附表1； K ——长期允许载流量修正系数，见附表2. 举例：某工厂主变压器容量S 为12000KVA，若以直埋35KV 交联电缆供电，试问应选择多大电缆截面？（土壤温度最高30℃，土壤热阻系数2.5） 解：按下列计算电缆线路应通过的电流值 I=US3=35312000=198 （A） 查附表1-12 得：铜芯交联电缆8.7/10KV 3×95mm²，最大连续负荷载流量为220A，25℃。由 于 敷设土壤温度最高为30℃，应进行温度修正。 查附表2-2 得修正系数为0.96. I修=220（A）×0.96=211（A） 通过土壤温度的修正后该电缆的连续负荷载流量虽只有211（A），仍能满足电缆线路198（A）的要求。 2 按经济电流密度选择电缆截面 国际电工委员会标准IEC287-3-2/1995 提出了电缆尺寸即导体截面经济最佳化的观点：电缆导体截面的选择，不仅要考 虑 电缆线路的初 始 成 本 ，而 且 要同 时考 虑 电缆在寿命期间 的电能损 耗 成 本 。因 此 要从 经济电流密度来 选择电缆截面。 （1）经济电流密度计算式： J=1000]201[2020）（＋mBFA 2 （2）电缆经济电流截面计算式： Sj=Imax/J 式中：J——经济电流密度（A/mm²）； Sj——经济电流截面（mm²）； B=（1+Yp+Ys）(1+λ1+λ2)，可取平均值1.0014； P20————20℃时电缆导体电阻率（Ω·mm2/m） 铜芯为 18.4×10-9，，铝芯为 31×10-9，计算时可分别取18.4 和 31。 d20————20℃时电缆导体的电阻温度系数（1/℃）。铜芯为 0.00393，铝芯为 0.00403. （3）10KV 及以下电力电缆按经济电流密度选择电缆截面，宜符合下列要求： ①按照工程条件、电价、电缆成本、贴现率等计算拟选用的 10KV 及以下铜芯或铝 PVC/XLPE绝缘电力电缆的经济电流密度值。（详见 GB 50217—2007《电力工程电缆设计规范》附录 B《10KV及以下电力电缆经济电流截面选用方法》）。 ②对备用回路的电缆，如备用的电动机回路等，宜按正常运行小时数的一半选择电缆截面。对一些长期不使用的回路，不宜按经济电流密度选择电...
