电缆技术要求

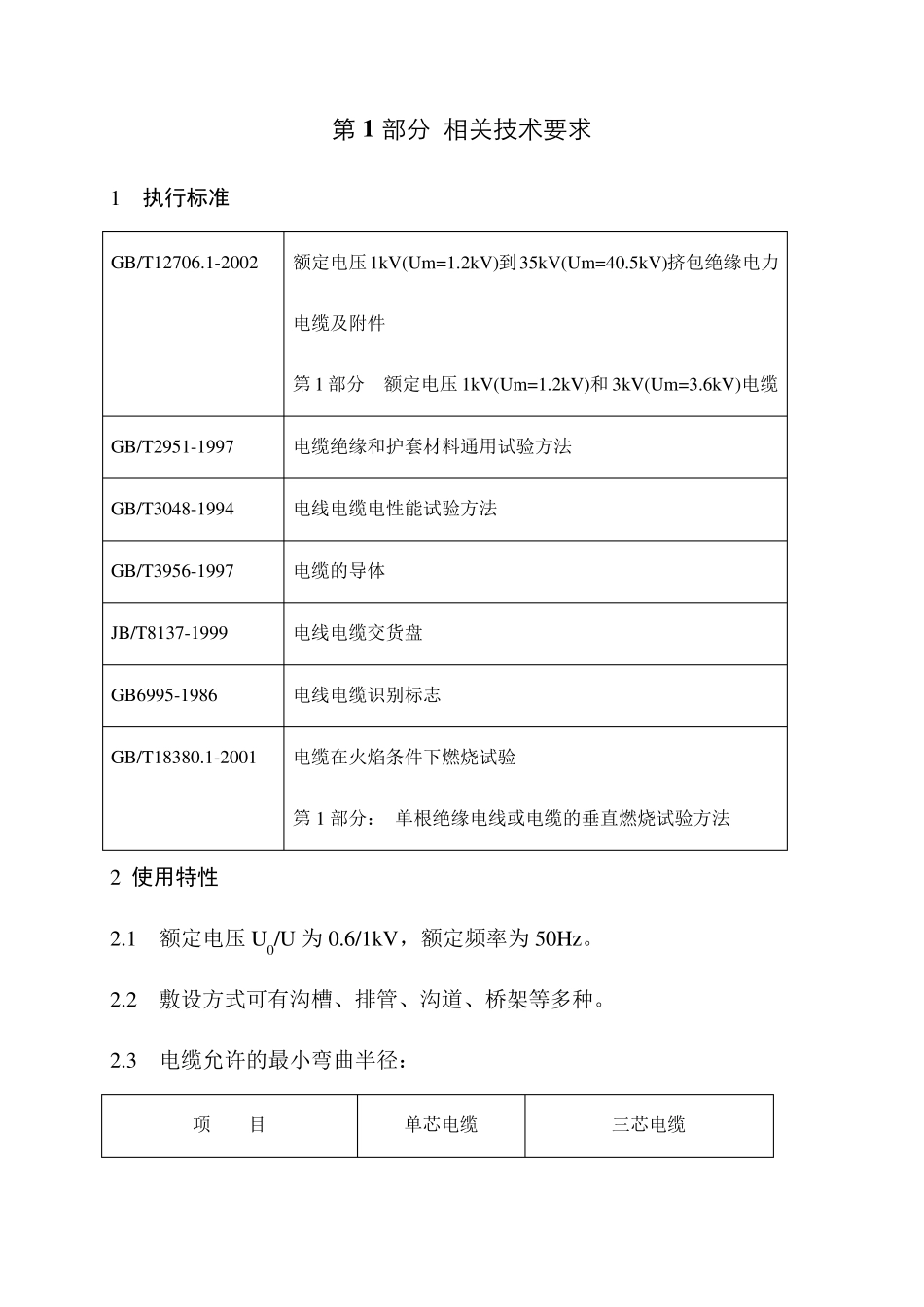

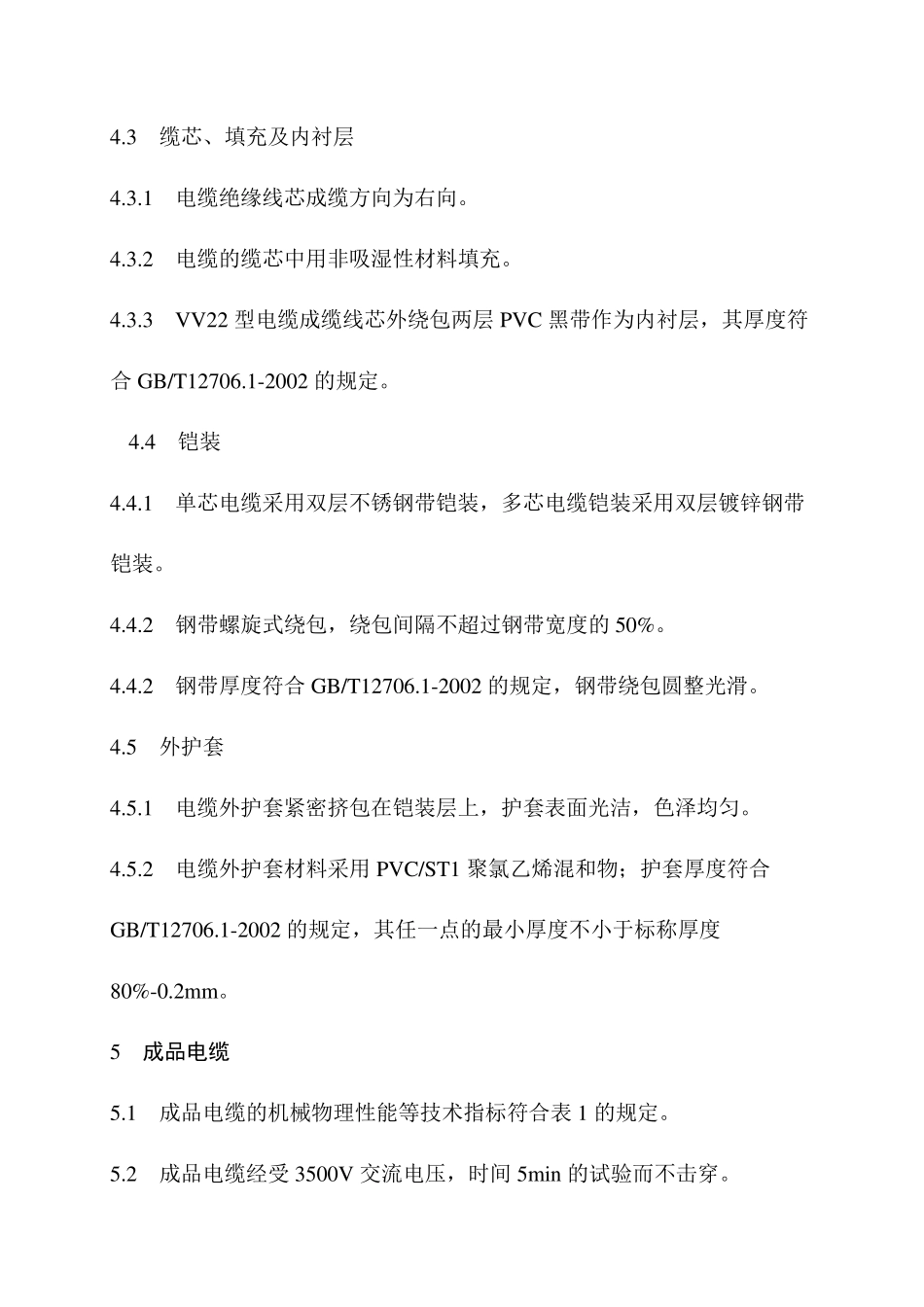

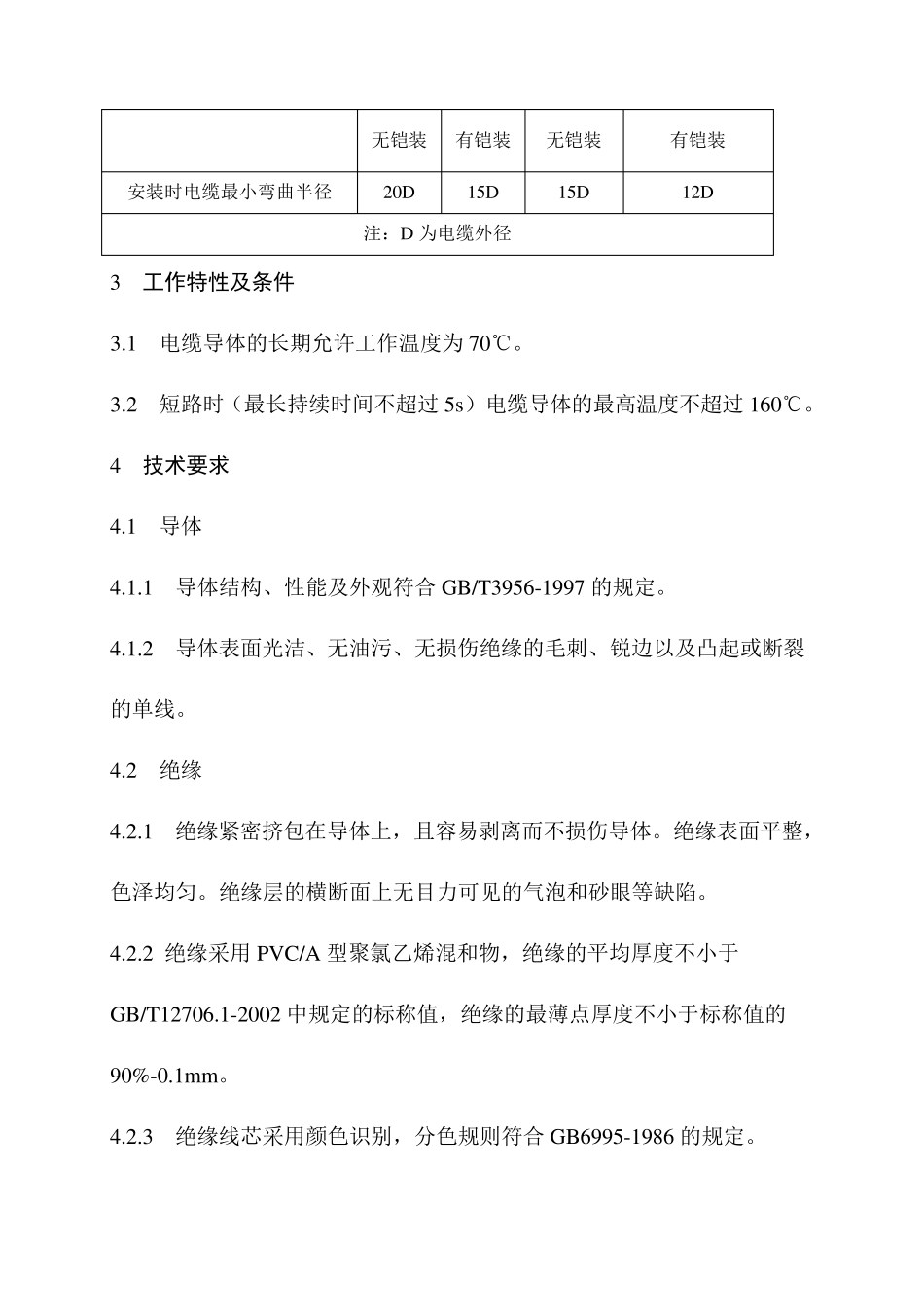

第 1 部分 相关技术要求 1 执行标准 GB/T12706.1-2002 额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件 第1 部分 额定电压1kV(Um=1.2kV)和3kV(Um=3.6kV)电缆 GB/T2951-1997 电缆绝缘和护套材料通用试验方法 GB/T3048-1994 电线电缆电性能试验方法 GB/T3956-1997 电缆的导体 JB/T8137-1999 电线电缆交货盘 GB6995-1986 电线电缆识别标志 GB/T18380.1-2001 电缆在火焰条件下燃烧试验 第1 部分： 单根绝缘电线或电缆的垂直燃烧试验方法 2 使用特性 2.1 额定电压U0/U 为0.6/1kV，额定频率为50Hz。 2.2 敷设方式可有沟槽、排管、沟道、桥架等多种。 2.3 电缆允许的最小弯曲半径： 项 目 单芯电缆 三芯电缆 无铠装 有铠装 无铠装 有铠装 安装时电缆最小弯曲半径 20D 15D 15D 12D 注：D 为电缆外径 3 工作特性及条件 3.1 电缆导体的长期允许工作温度为70℃。 3.2 短路时（最长持续时间不超过 5s）电缆导体的最高温度不超过 160℃。 4 技术要求 4.1 导体 4.1.1 导体结构、性能及外观符合 GB/T3956-1997 的规定。 4.1.2 导体表面光洁、无油污、无损伤绝缘的毛刺、锐边以及凸起或断裂的单线。 4.2 绝缘 4.2.1 绝缘紧密挤包在导体上，且容易剥离而不损伤导体。绝缘表面平整，色泽均匀。绝缘层的横断面上无目力可见的气泡和砂眼等缺陷。 4.2.2 绝缘采用 PVC/A 型聚氯乙烯混和物，绝缘的平均厚度不小于GB/T12706.1-2002 中规定的标称值，绝缘的最薄点厚度不小于标称值的90%-0.1mm。 4.2.3 绝缘线芯采用颜色识别，分色规则符合 GB6995-1986 的规定。 4.3 缆芯、填充及内衬层 4.3.1 电缆绝缘线芯成缆方向为右向。 4.3.2 电缆的缆芯中用非吸湿性材料填充。 4.3.3 VV22 型电缆成缆线芯外绕包两层 PVC 黑带作为内衬层，其厚度符合 GB/T12706.1-2002 的规定。 4.4 铠装 4.4.1 单芯电缆采用双层不锈钢带铠装，多芯电缆铠装采用双层镀锌钢带铠装。 4.4.2 钢带螺旋式绕包，绕包间隔不超过钢带宽度的 50%。 4.4.2 钢带厚度符合 GB/T12706.1-2002 的规定，钢带绕包圆整光滑。 4.5 外护套 4.5.1 电缆外护套紧密挤包在铠装层上，护套表面光洁，色泽均匀。 4.5.2 电缆外护套材料采用 PVC/ST1 聚氯乙烯混和物；护套厚度符合GB/T12706.1-2002 的规定，其任一点的最小厚度不小于标称厚度80%-0.2mm。 5 成品电缆 5.1 成品电缆的机械物理性...
