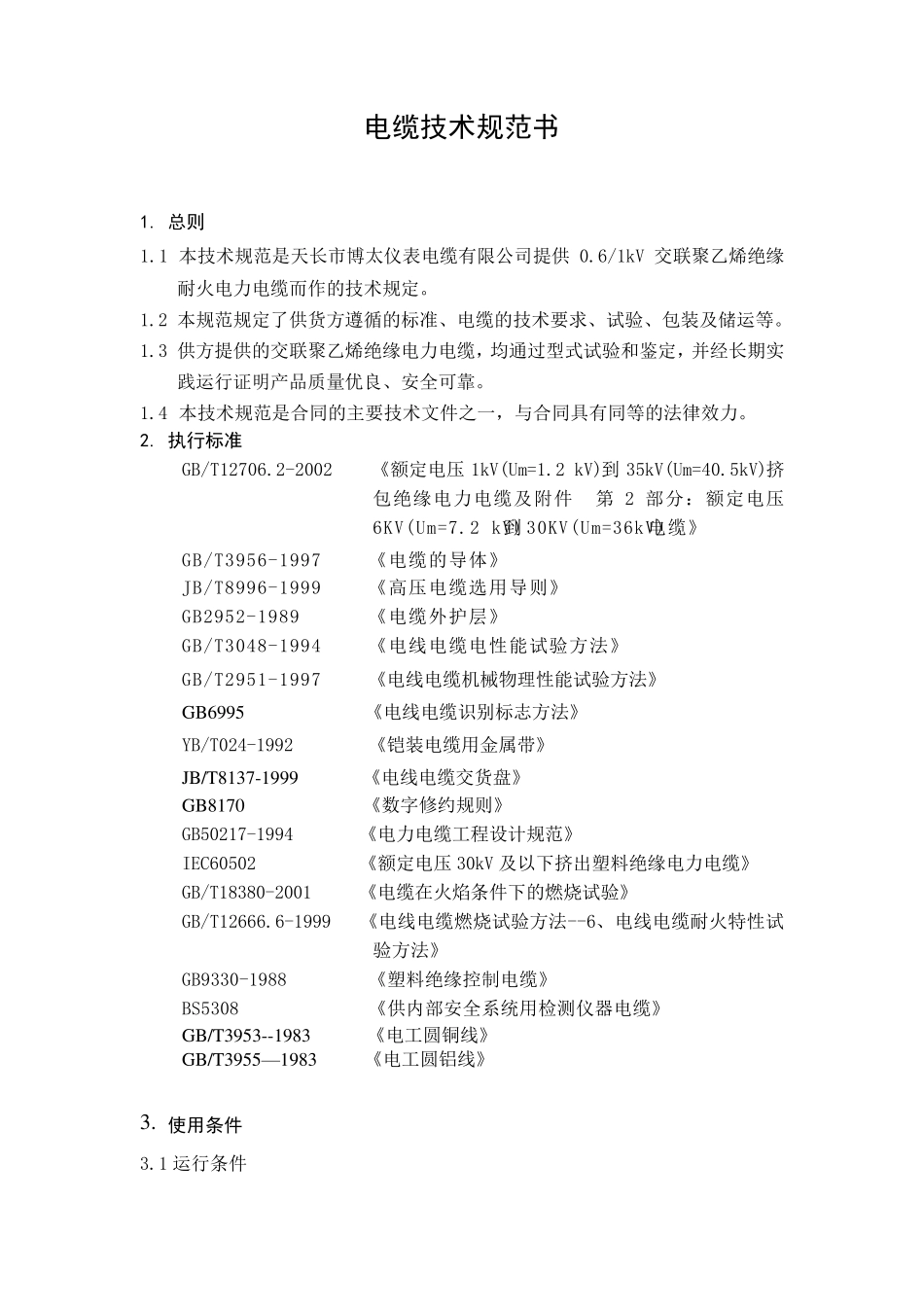

电缆技术规范书 1. 总则 1.1 本技术规范是天长市博太仪表电缆有限公司提供0.6/1kV 交联聚乙烯绝缘耐火电力电缆而作的技术规定。 1.2 本规范规定了供货方遵循的标准、电缆的技术要求、试验、包装及储运等。 1.3 供方提供的交联聚乙烯绝缘电力电缆，均通过型式试验和鉴定，并经长期实践运行证明产品质量优良、安全可靠。 1.4 本技术规范是合同的主要技术文件之一，与合同具有同等的法律效力。 2. 执行标准 GB/T12706.2-2002 《额定电压 1kV(Um=1.2 kV)到 35kV(Um=40.5kV)挤包绝缘电力电缆及附件 第 2 部分：额定电压6KV(Um=7.2 kV)到 30KV(Um=36kV)电缆》 GB/T3956-1997 《电缆的导体》 JB/T8996-1999 《高压电缆选用导则》 GB2952-1989 《电缆外护层》 GB/T3048-1994 《电线电缆电性能试验方法》 GB/T2951-1997 《电线电缆机械物理性能试验方法》 GB6995 《电线电缆识别标志方法》 YB/T024-1992 《铠装电缆用金属带》 JB/T 8137-1999 《电线电缆交货盘》 GB8170 《数字修约规则》 GB50217-1994 《电力电缆工程设计规范》 IEC60502 《额定电压 30kV 及以下挤出塑料绝缘电力电缆》 GB/T18380-2001 《电缆在火焰条件下的燃烧试验》 GB/T12666.6-1999 《电线电缆燃烧试验方法--6、电线电缆耐火特性试验方法》 GB9330-1988 《塑料绝缘控制电缆》 BS5308 《供内部安全系统用检测仪器电缆》 GB/T 3953--1983 《电工圆铜线》 GB/T 3955—1983 《电工圆铝线》 3. 使用条件 3.1 运行条件 系统标称电压U0/U 0.6/1kV 系统最高运行电压Um 1.2kV 系统频率 50HZ 系统接地方式 中性点直接接地系统或小电阻接地 3.2 运行要求 电缆导体的额定运行温度 90℃ 短路时,电缆导体的最高温度 250℃ 短路时间不超过 5s 电缆弯曲半径：非铠装型 单芯电缆不小于 20 倍的电缆外径； 三芯电缆不小于 15 倍的电缆外径 铠装型 单芯电缆不小于 15 倍的电缆外径； 三芯电缆不小于 12 倍的电缆外径 3.3 运行环境条件 3.3.1 环境温度.：-25～+45℃ 。 3.3.2 电缆在导体额定运行温度下，其设计使用寿命不低于 30 年。 3.4 敷设条件 敷设环境有户内和户外、直埋、沟槽、排管、沟道、桥架等多种方式。 敷设时环境温度不低于 0℃。 4、 技术术条件 4.1 导体 4.1.1 导体采用 TR 型无氧杆圆铜单线绞合而成，50m m 2 及以下为圆形导体、50m m 2 及以上主线芯为紧...
