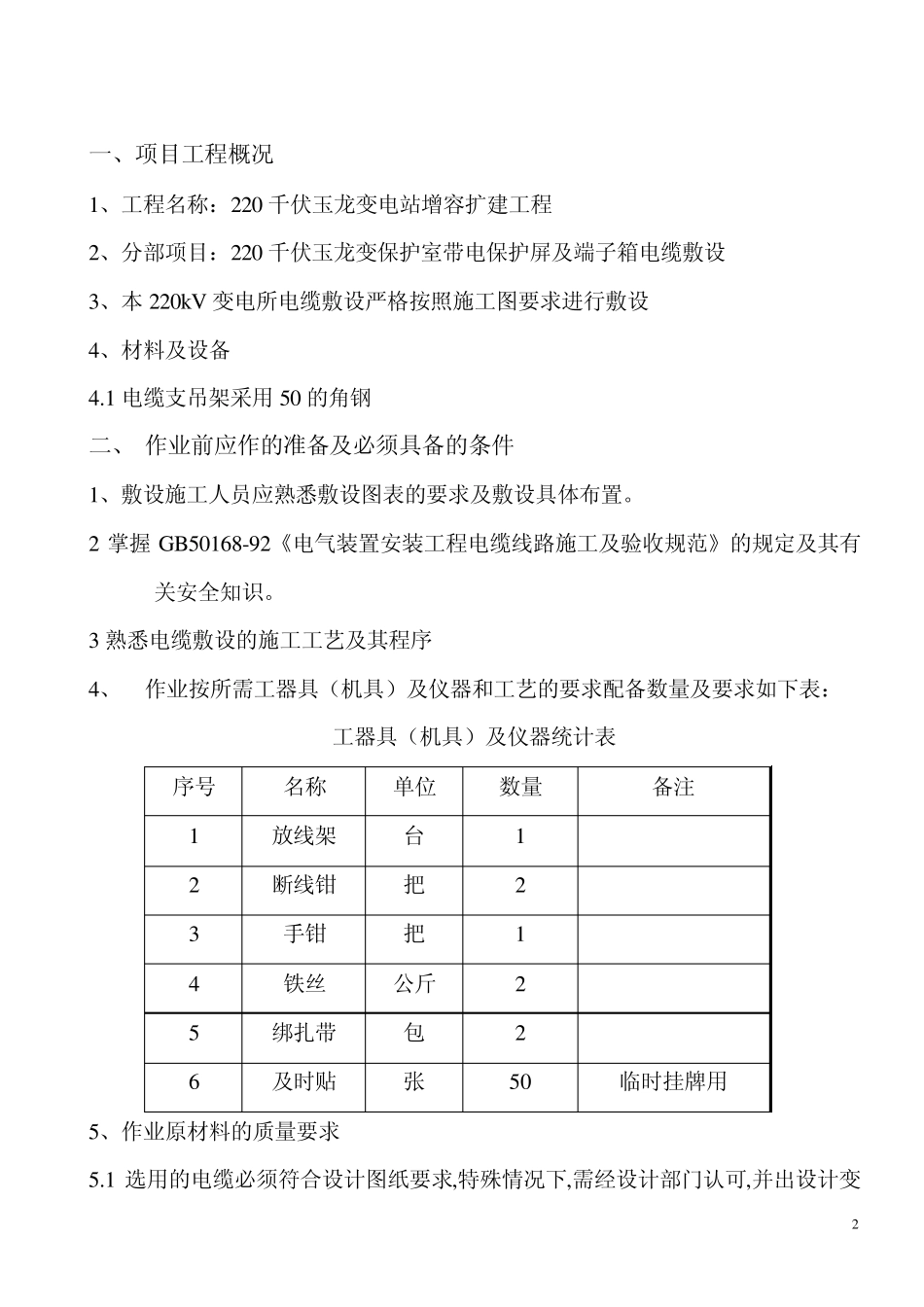

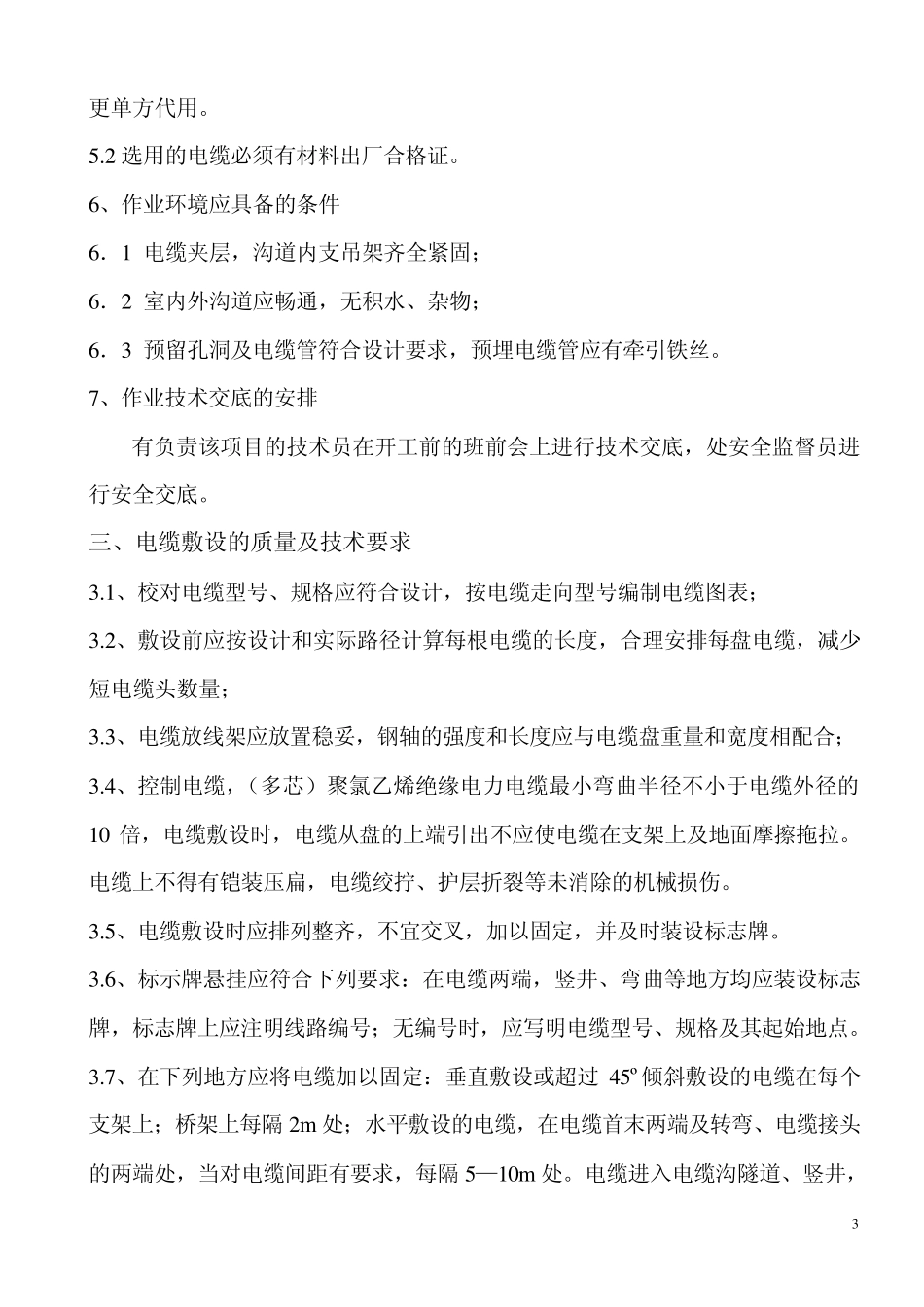

1 目 录 一、概况 二、作业前应作的准备及必须具备的条件。 三、电缆敷设的质量及技术要求 四、作业结果的检查验收和应达到的标准要求 五、作业的安全要求和措施 2 一、项目工程概况 1、工程名称：220 千伏玉龙变电站增容扩建工程 2、分部项目：220 千伏玉龙变保护室带电保护屏及端子箱电缆敷设 3、本 220kV 变电所电缆敷设严格按照施工图要求进行敷设 4、材料及设备 4.1 电缆支吊架采用 50 的角钢 二、 作业前应作的准备及必须具备的条件 1、敷设施工人员应熟悉敷设图表的要求及敷设具体布置。 2 掌握 GB50168-92《电气装置安装工程电缆线路施工及验收规范》的规定及其有关安全知识。 3 熟悉电缆敷设的施工工艺及其程序 4、 作业按所需工器具（机具）及仪器和工艺的要求配备数量及要求如下表： 工器具（机具）及仪器统计表 序号 名称 单位 数量 备注 1 放线架 台 1 2 断线钳 把 2 3 手钳 把 1 4 铁丝 公斤 2 5 绑扎带 包 2 6 及时贴 张 50 临时挂牌用 5、作业原材料的质量要求 5.1 选用的电缆必须符合设计图纸要求,特殊情况下,需经设计部门认可,并出设计变 3 更单方代用。 5.2 选用的电缆必须有材料出厂合格证。 6、作业环境应具备的条件 6．1 电缆夹层，沟道内支吊架齐全紧固； 6．2 室内外沟道应畅通，无积水、杂物； 6．3 预留孔洞及电缆管符合设计要求，预埋电缆管应有牵引铁丝。 7、作业技术交底的安排 有负责该项目的技术员在开工前的班前会上进行技术交底，处安全监督员进行安全交底。 三、电缆敷设的质量及技术要求 3.1、校对电缆型号、规格应符合设计，按电缆走向型号编制电缆图表； 3.2、敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少短电缆头数量； 3.3、电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合； 3.4、控制电缆，（多芯）聚氯乙烯绝缘电力电缆最小弯曲半径不小于电缆外径的10 倍，电缆敷设时，电缆从盘的上端引出不应使电缆在支架上及地面摩擦拖拉。电缆上不得有铠装压扁，电缆绞拧、护层折裂等未消除的机械损伤。 3.5、电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。 3.6、标示牌悬挂应符合下列要求：在电缆两端，竖井、弯曲等地方均应装设标志牌，标志牌上应注明线路编号；无编号时，应写明电缆型号、规格及其起始地点。 3.7、在下列地方应将电缆加以固定：垂直敷设或...
