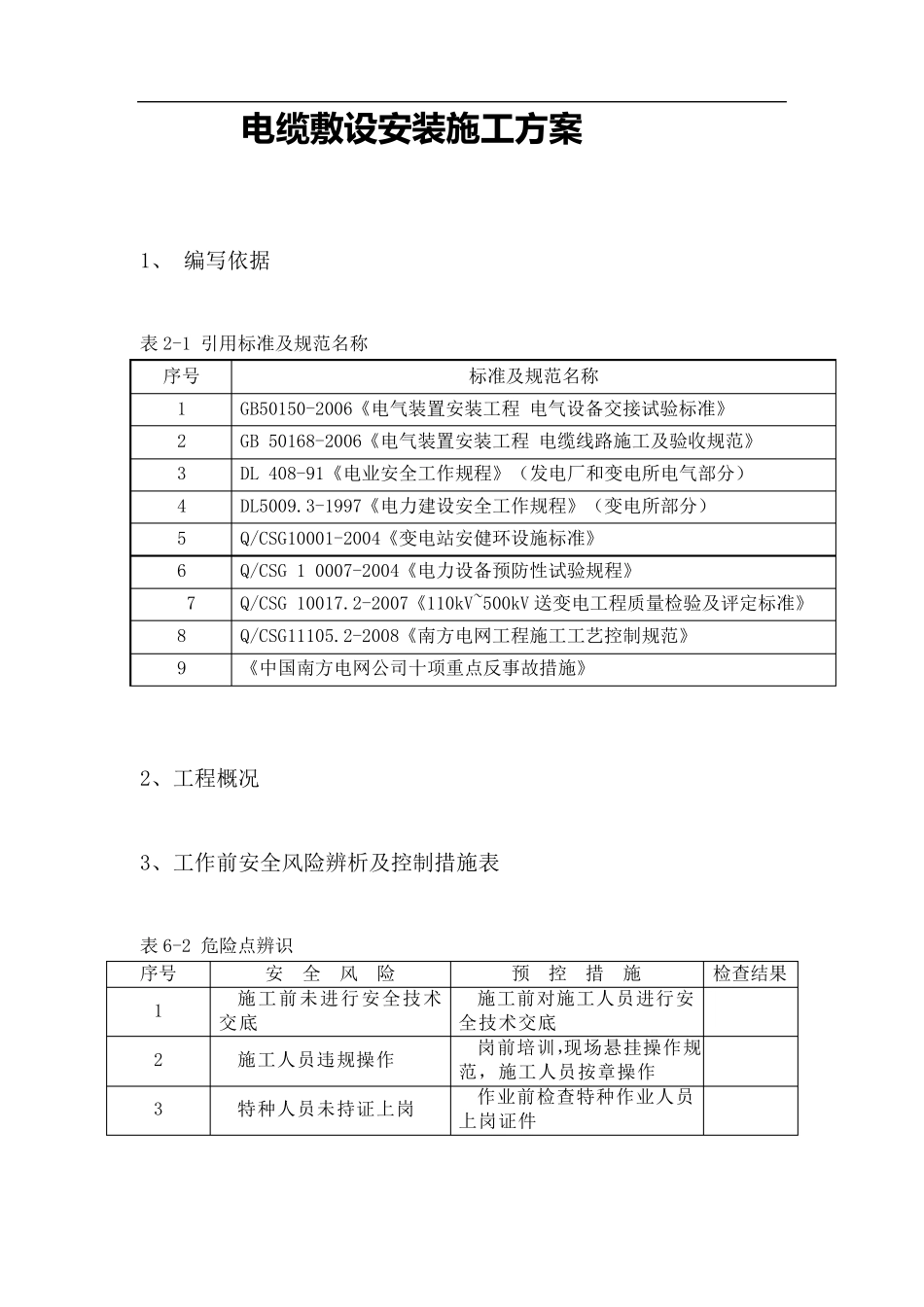

电 缆 敷 设 安装施工方案 1、 编写依据 表 2-1 引用标准及规范名称 序号 标准及规范名称 1 GB50150-2006《电气装置安装工程 电气设备交接试验标准》 2 GB 50168-2006《电气装置安装工程 电缆线路施工及验收规范》 3 DL 408-91《电业安全工作规程》（发电厂和变电所电气部分） 4 DL5009.3-1997《电力建设安全工作规程》（变电所部分） 5 Q/CSG10001-2004《变电站安健环设施标准》 6 Q/CSG 1 0007-2004《电力设备预防性试验规程》 7 Q/CSG 10017.2-2007《110kV~500kV 送变电工程质量检验及评定标准》 8 Q/CSG11105.2-2008《南方电网工程施工工艺控制规范》 9 《中国南方电网公司十项重点反事故措施》 2、工程概况 3、工作前安全风险辨析及控制措施表 表 6-2 危险点辨识 序号 安 全 风 险 预 控 措 施 检查结果 1 施工前未进行安全技术交底 施工前对施工人员进行安全技术交底 2 施工人员违规操作 岗前培训，现场悬挂操作规范，施工人员按章操作 3 特种人员未持证上岗 作业前检查特种作业人员上岗证件 4 触点 严格按操作规程操作，规范施工用电，电动工具外壳接地良好，工作人员应正确使用防护用品。 5 焊接时发生火灾 ，火焊伤人 严格执行行动火票制度，现场配备足够合适的灭火器材。焊接作业旁清除亦然物质，如果不能清理的现场，应该采取必要的防火措施 6 电缆支架不稳 支架稳固，作业前现场负责人认真检查确认（注明负责人姓名） 7 电缆敷设过程压伤碰伤 统一指挥，相互照应。协调行动。人员禁止站在电缆内角受力侧。 8 电焊焊接时防弧光辐射 焊接施工作业人员配备和正确使用防护用品 9 油漆挥发毒害气体 加强通风，尽量在上风工作。加带戴护罩 10 临边洞孔无防护 及时盖好盖板，不能盖好的设备围栏及悬挂标示牌 4、作业准备、 4.1 人员配备 表 4-1 作业人员配备 工序名称 建议工作人数 负责人数 监护人数 熟悉施工现场并做好作业前的准备工作 4 1 1 电缆支架制作、电缆管配制预埋 4 1 1 电缆支架、桥架安装 6 1 1 电缆敷设 15 3 1 电缆头制作 15 1 0 注:作业人数根据具体工程量规模配备。 4.2 工器具及仪器仪表配置 表 4-2 主要工器具及仪器表配置 序号 名称 规格/编号 单位 数量 备注 1 电缆放线架（千斤顶） 套 4 带钢管轴 2 滑轮托架 个 20 3 电动锯 台 1 4 钢锯 把 4 5 液压钳 240mm ...
