电缆敷设施工方案.

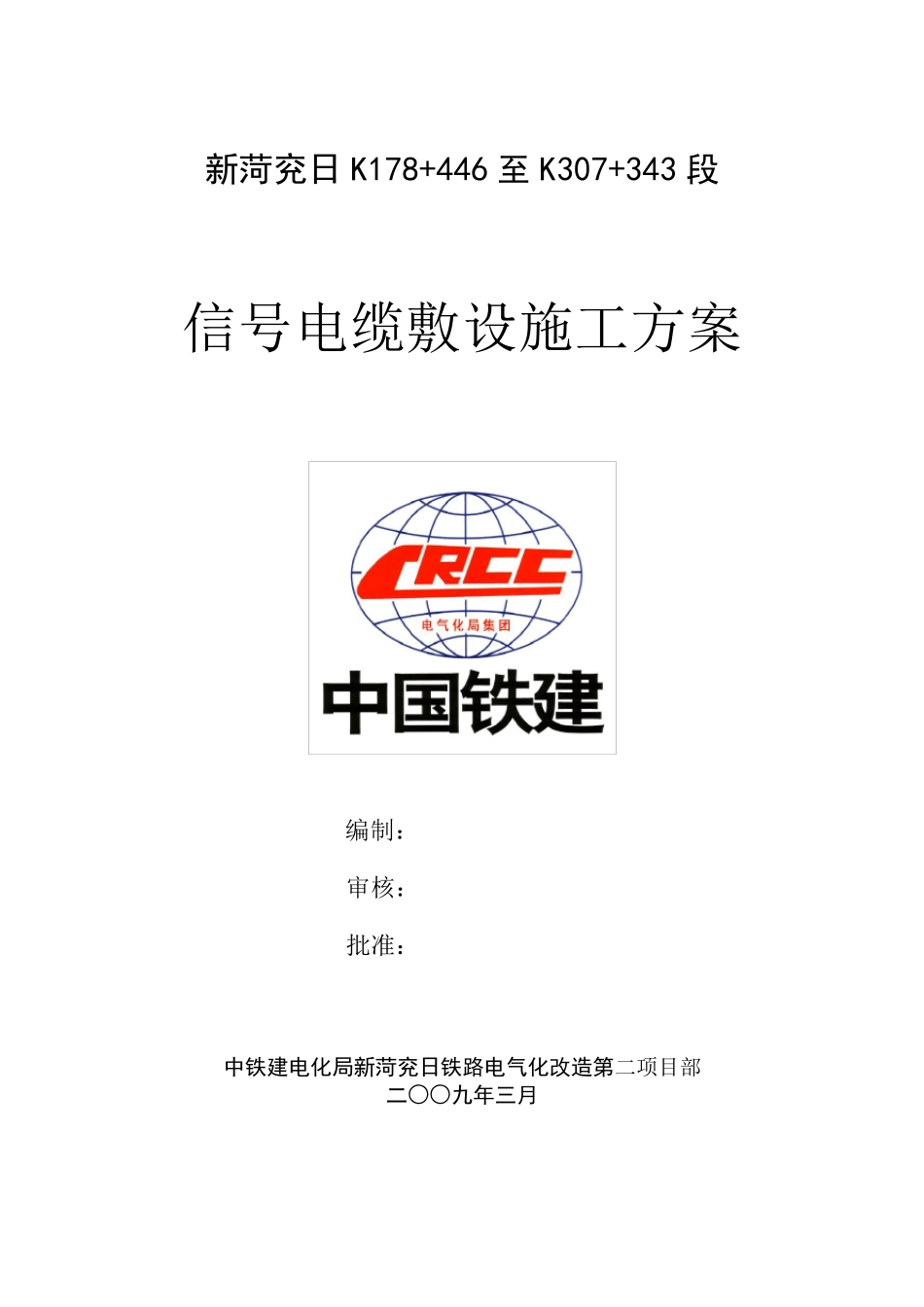

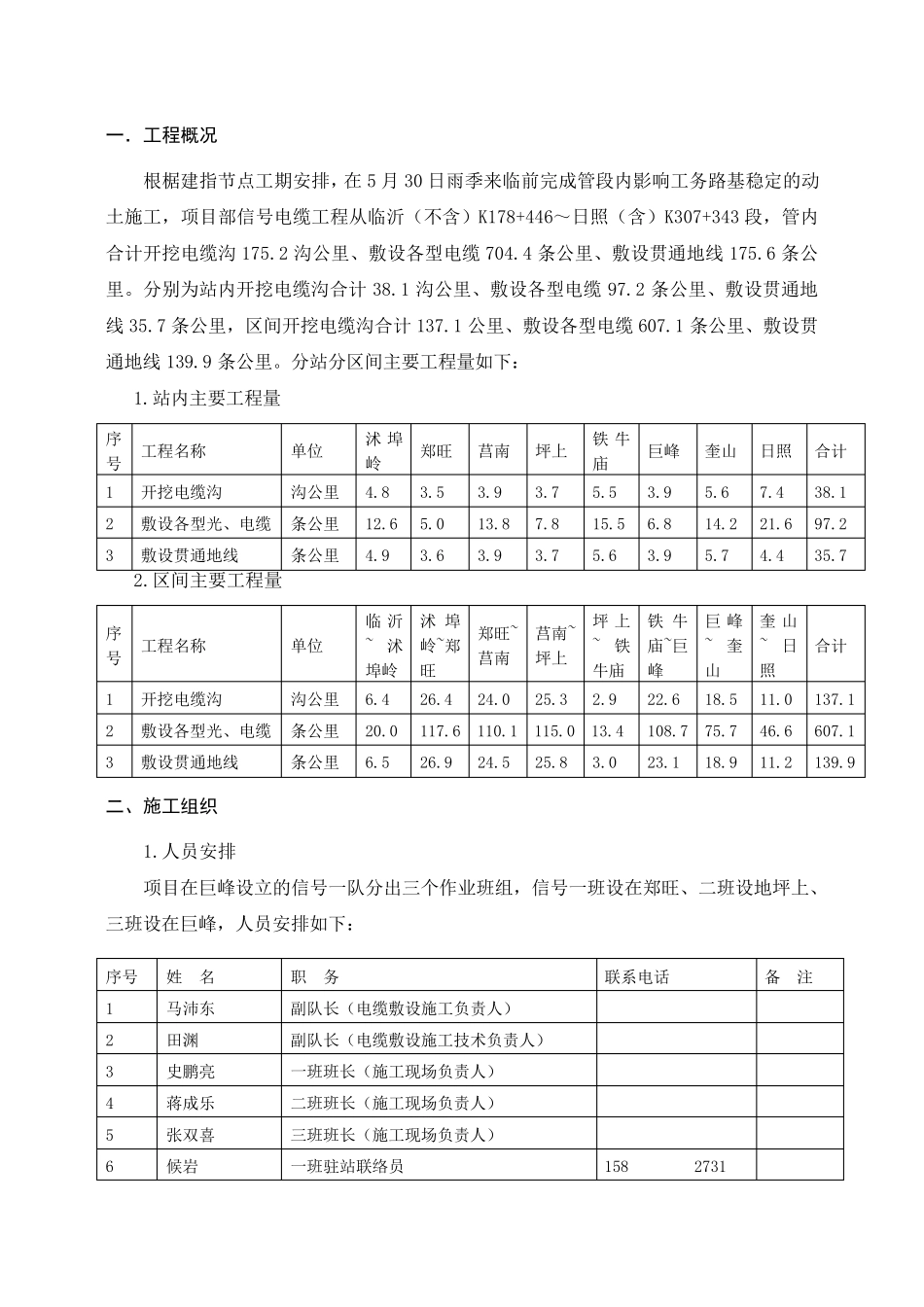

新菏兖日K178+446 至K307+343 段 信号电缆敷设施工方案 编制： 审核： 批准： 中铁建电化局新菏兖日铁路电气化改造第二项目部 二○○九年三月 一．工程概况 根椐建指节点工期安排，在5 月30 日雨季来临前完成管段内影响工务路基稳定的动土施工，项目部信号电缆工程从临沂（不含）K178+446～日照（含）K307+343 段，管内合计开挖电缆沟175.2 沟公里、敷设各型电缆704.4 条公里、敷设贯通地线 175.6 条公里。分别为站内开挖电缆沟合计38.1 沟公里、敷设各型电缆97.2 条公里、敷设贯通地线 35.7 条公里，区间开挖电缆沟合计137.1 公里、敷设各型电缆607.1 条公里、敷设贯通地线 139.9 条公里。分站分区间主要工程量如下： 1.站内主要工程量 序号 工程名称 单位 沭 埠岭 郑旺 莒南 坪上 铁 牛庙 巨峰 奎山 日照 合计 1 开挖电缆沟 沟公里 4.8 3.5 3.9 3.7 5.5 3.9 5.6 7.4 38.1 2 敷设各型光、电缆 条公里 12.6 5.0 13.8 7.8 15.5 6.8 14.2 21.6 97.2 3 敷设贯通地线 条公里 4.9 3.6 3.9 3.7 5.6 3.9 5.7 4.4 35.7 2.区间主要工程量 序号 工程名称 单位 临沂~沭埠岭 沭 埠岭~郑旺 郑旺~莒南 莒南~坪上 坪 上~铁牛庙 铁 牛庙~巨峰 巨 峰~奎山 奎 山~日照 合计 1 开挖电缆沟 沟公里 6.4 26.4 24.0 25.3 2.9 22.6 18.5 11.0 137.1 2 敷设各型光、电缆 条公里 20.0 117.6 110.1 115.0 13.4 108.7 75.7 46.6 607.1 3 敷设贯通地线 条公里 6.5 26.9 24.5 25.8 3.0 23.1 18.9 11.2 139.9 二、施工组织 1.人员安排 项目在巨峰设立的信号一队分出三个作业班组，信号一班设在郑旺、二班设地坪上、三班设在巨峰，人员安排如下： 序号 姓 名 职 务 联系电话 备 注 1 马沛东 副队长（电缆敷设施工负责人） 2 田渊 副队长（电缆敷设施工技术负责人） 3 史鹏亮 一班班长（施工现场负责人） 4 蒋成乐 二班班长（施工现场负责人） 5 张双喜 三班班长（施工现场负责人） 6 候岩 一班驻站联络员 158****2731 1 2.施工安排 项目计划2009 年4 月5 日～2009 年5 月31 日完成管内电缆敷设工作，各单位工程施工计划节点工期详见后附表-1。 三、参建单位 建设单位：济南铁路局菏兖日铁路电气化工程建设指挥部 设计单位：北京电铁通信信号勘测设计院有限公司 监理单位：山东济铁工程建设监理有...
