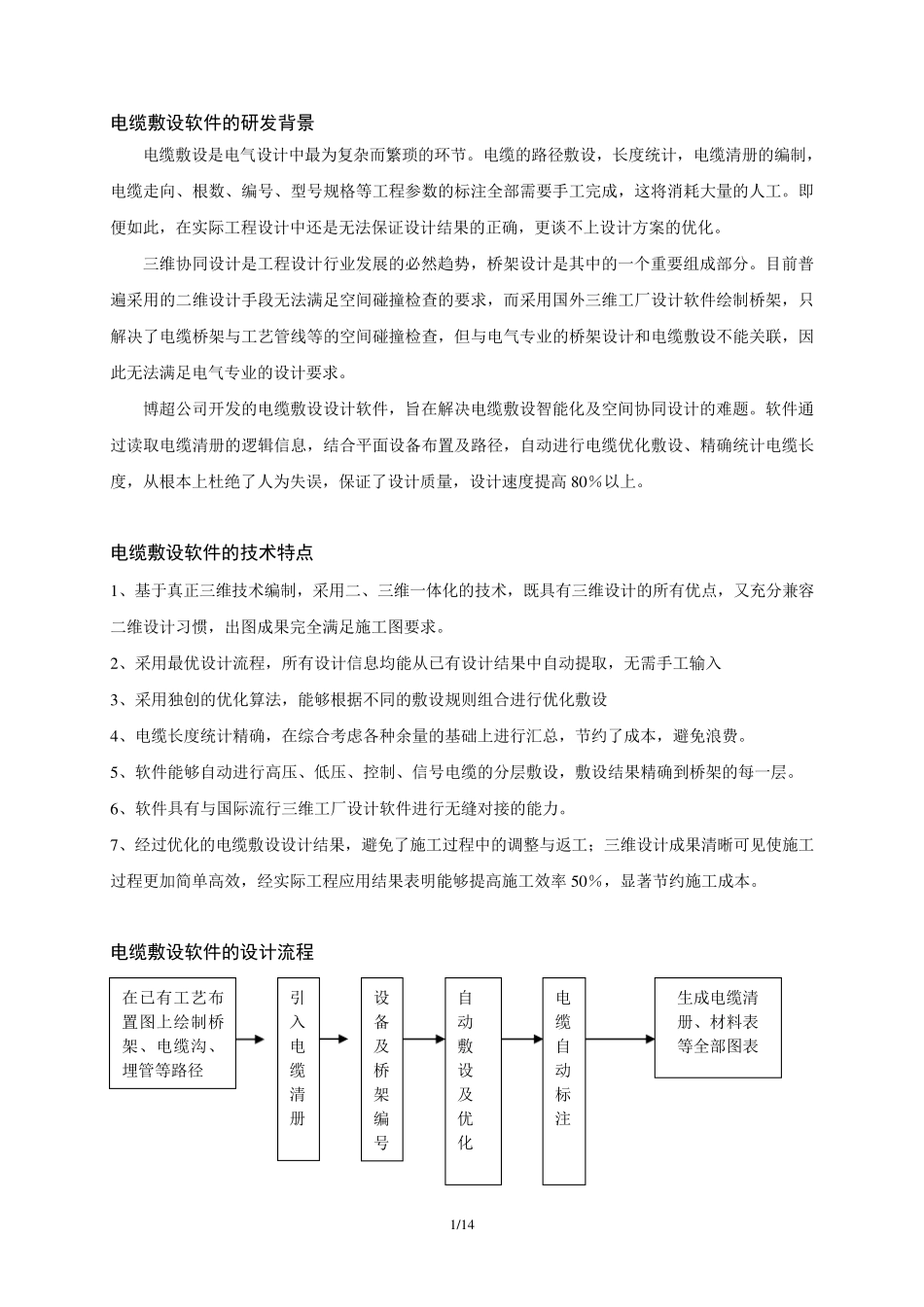

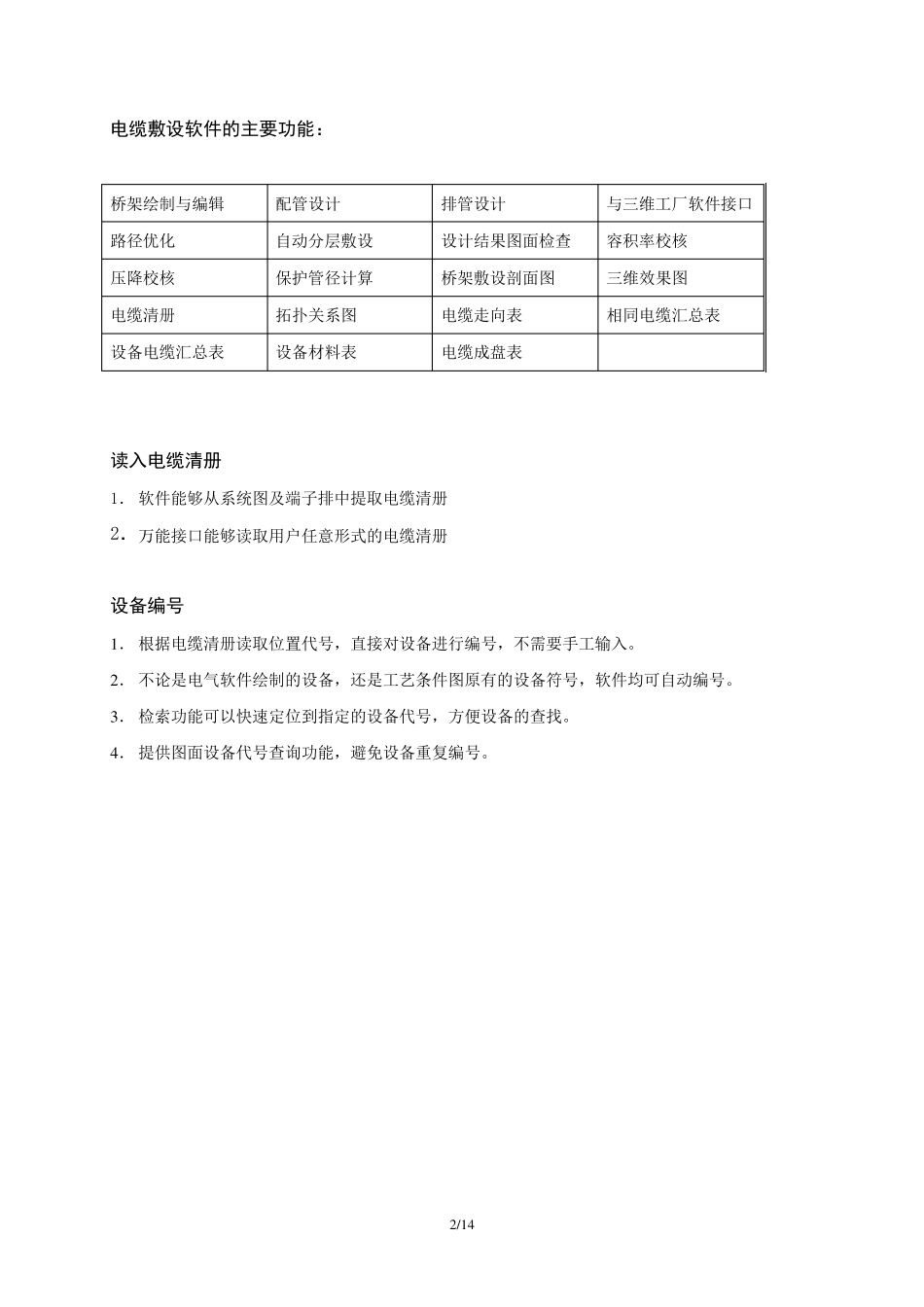

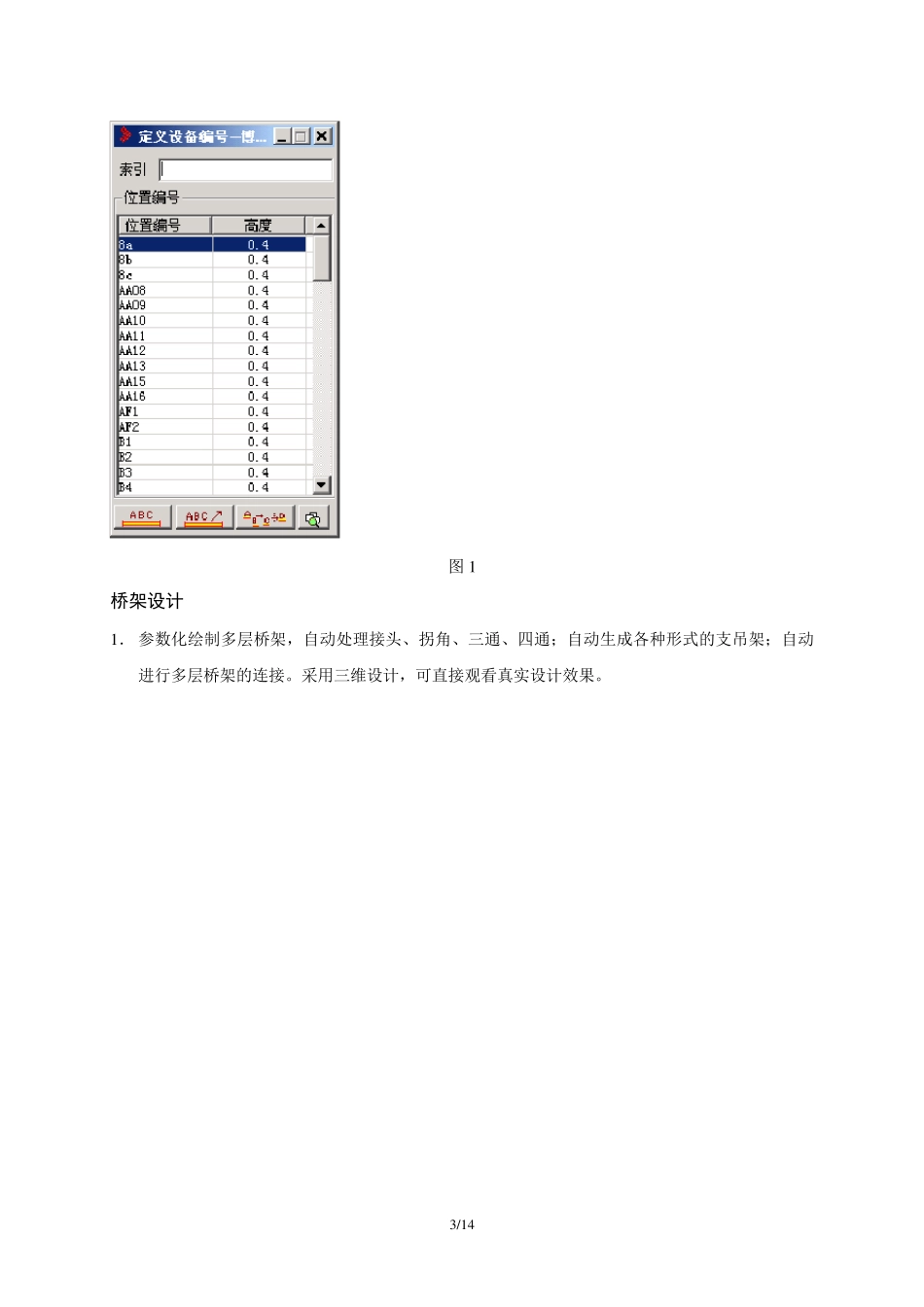

1 /1 4 电缆敷设软件的研发背景 电缆敷设是电气设计中最为复杂而繁琐的环节。电缆的路径敷设，长度统计，电缆清册的编制，电缆走向、根数、编号、型号规格等工程参数的标注全部需要手工完成，这将消耗大量的人工。即便如此，在实际工程设计中还是无法保证设计结果的正确，更谈不上设计方案的优化。 三维协同设计是工程设计行业发展的必然趋势，桥架设计是其中的一个重要组成部分。目前普遍采用的二维设计手段无法满足空间碰撞检查的要求，而采用国外三维工厂设计软件绘制桥架，只解决了电缆桥架与工艺管线等的空间碰撞检查，但与电气专业的桥架设计和电缆敷设不能关联，因此无法满足电气专业的设计要求。 博超公司开发的电缆敷设设计软件，旨在解决电缆敷设智能化及空间协同设计的难题。软件通过读取电缆清册的逻辑信息，结合平面设备布置及路径，自动进行电缆优化敷设、精确统计电缆长度，从根本上杜绝了人为失误，保证了设计质量，设计速度提高 8 0 ％以上。 电缆敷设软件的技术特点 1 、基于真正三维技术编制，采用二、三维一体化的技术，既具有三维设计的所有优点，又充分兼容二维设计习惯，出图成果完全满足施工图要求。 2 、采用最优设计流程，所有设计信息均能从已有设计结果中自动提取，无需手工输入 3 、采用独创的优化算法，能够根据不同的敷设规则组合进行优化敷设 4 、电缆长度统计精确，在综合考虑各种余量的基础上进行汇总，节约了成本，避免浪费。 5 、软件能够自动进行高压、低压、控制、信号电缆的分层敷设，敷设结果精确到桥架的每一层。 6 、软件具有与国际流行三维工厂设计软件进行无缝对接的能力。 7 、经过优化的电缆敷设设计结果，避免了施工过程中的调整与返工；三维设计成果清晰可见使施工过程更加简单高效，经实际工程应用结果表明能够提高施工效率 5 0 ％，显著节约施工成本。 电缆敷设软件的设计流程 在已有工艺布置图上绘制桥架、电缆沟、埋管等路径 引入电缆清册 自动敷设及优化 设备及桥架编号 电缆自动标注 生成电缆清册、材料表 等全部图表 2 /1 4 电缆敷设软件的主要功能： 桥架绘制与编辑 配管设计 排管设计 与三维工厂软件接口 路径优化 自动分层敷设 设计结果图面检查 容积率校核 压降校核 保护管径计算 桥架敷设剖面图 三维效果图 电缆清册 拓扑关系图 电缆走向表 相同电缆汇总表 设备电缆汇总表 设备材料表 电缆成盘表 读入电缆清册 1． 软...
