电缆施工工艺

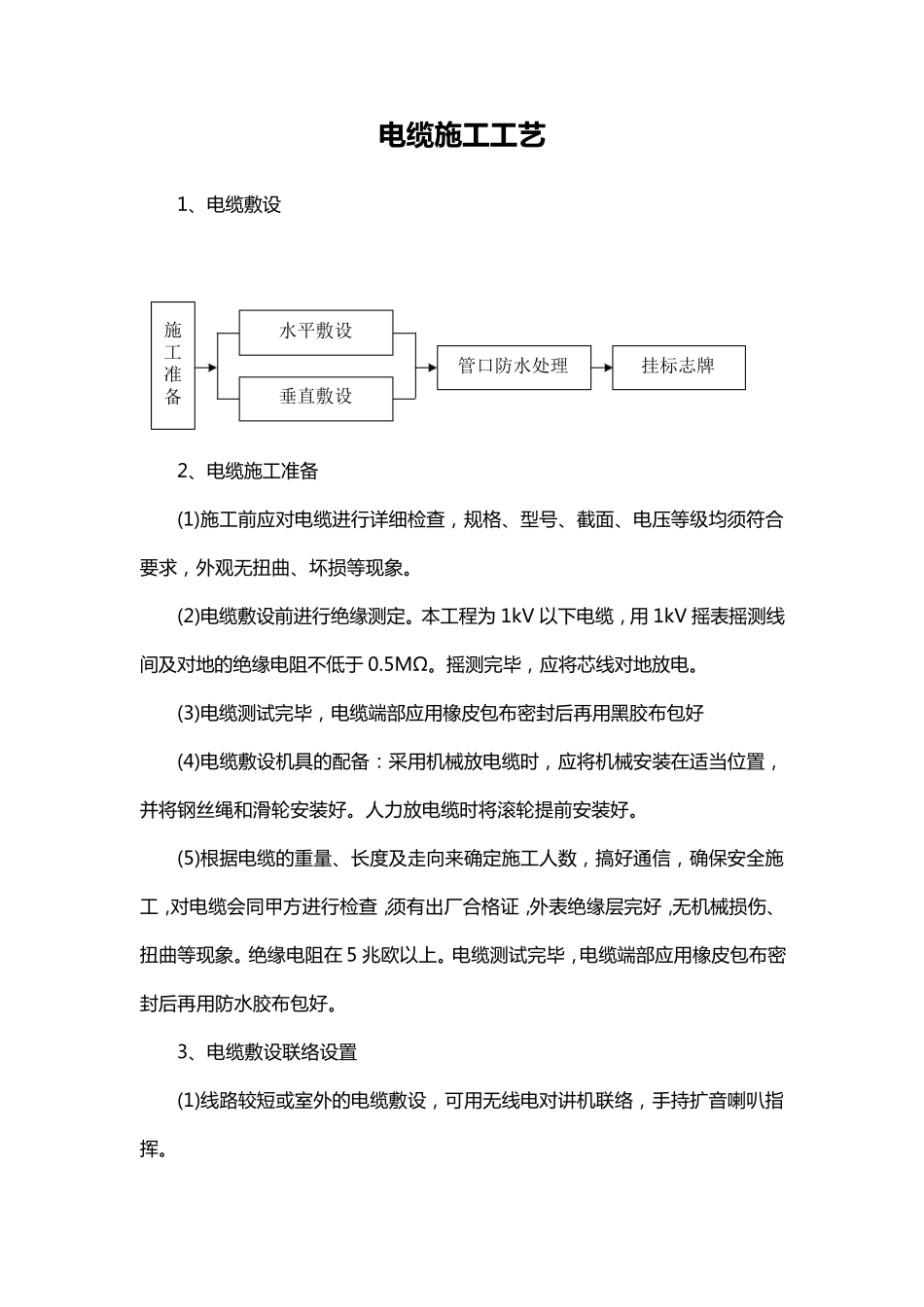

电 缆 施 工工艺 1、电 缆 敷 设 施工准备水平敷设垂直敷设管口防水处理挂标志牌 2、电 缆 施 工 准 备 (1)施 工 前 应 对 电 缆 进 行 详 细 检 查 ， 规 格 、型 号 、截 面 、电 压 等 级 均 须 符 合要 求 ， 外 观 无 扭 曲 、坏 损 等 现 象 。 (2)电 缆 敷 设 前 进 行 绝 缘 测 定 。 本 工 程 为 1kV 以 下 电 缆 ， 用 1kV 摇 表 摇 测 线间 及 对 地 的 绝 缘 电 阻 不 低 于 0.5MΩ。 摇 测 完 毕 ， 应 将 芯 线 对 地 放 电 。 (3)电 缆 测 试 完 毕 ， 电 缆 端 部 应 用 橡 皮 包 布 密 封 后 再 用 黑 胶 布 包 好 (4)电 缆 敷 设 机 具 的 配 备 ： 采 用 机 械 放 电 缆 时 ， 应 将 机 械 安 装 在 适 当 位 置 ，并 将 钢 丝 绳 和 滑 轮 安 装 好 。 人 力 放 电 缆 时 将 滚 轮 提 前 安 装 好 。 (5)根 据 电 缆 的 重 量 、长 度 及 走 向 来 确 定 施 工 人 数 ， 搞 好 通 信 ， 确 保 安 全 施工 ， 对 电 缆 会 同 甲方进 行 检 查 ，须 有出厂合 格 证，外 表 绝 缘 层完 好 ，无 机 械 损 伤、扭 曲 等 现 象 。 绝 缘 电 阻 在 5 兆欧以 上。 电 缆 测 试 完 毕 ， 电 缆 端 部 应 用 橡 皮 包 布 密封 后 再 用 防水胶 布 包 好 。 3、电 缆 敷 设 联络设 置 (1)线 路较短或室外 的 电 缆 敷 设 ， 可用 无 线 电 对 讲机 联络， 手持扩音喇叭指挥。 (2)电 缆 敷 设 ， 可 用 无 线 电 对 讲 机 作 为 定 向 联 络 ， 简 易 电 话 作 为 全 线 联 络 ，手 持 扩 音 喇 叭 指 挥 (或 采 用 多 功 能 扩 大 机 ， 它 是 指 挥 放 电 缆 的 专 用 设 备 )。 (3)在 桥 架 上 多 根 电 缆 敷 设 时 ， 应 根 据 现 场 实 际 情 况 ， 事 先 将 电 缆 的 排 列 用表 或 图 的 方 式 画 出 来 ， 以 防 电 缆 交 叉 和 混 乱 。 4、电 缆 的 搬运及支架 架 设 (1)电 缆 短距离搬运， 一般采 用 滚动电 缆 轴的 方 法。 滚动时 应 按电 缆 轴上 ...
