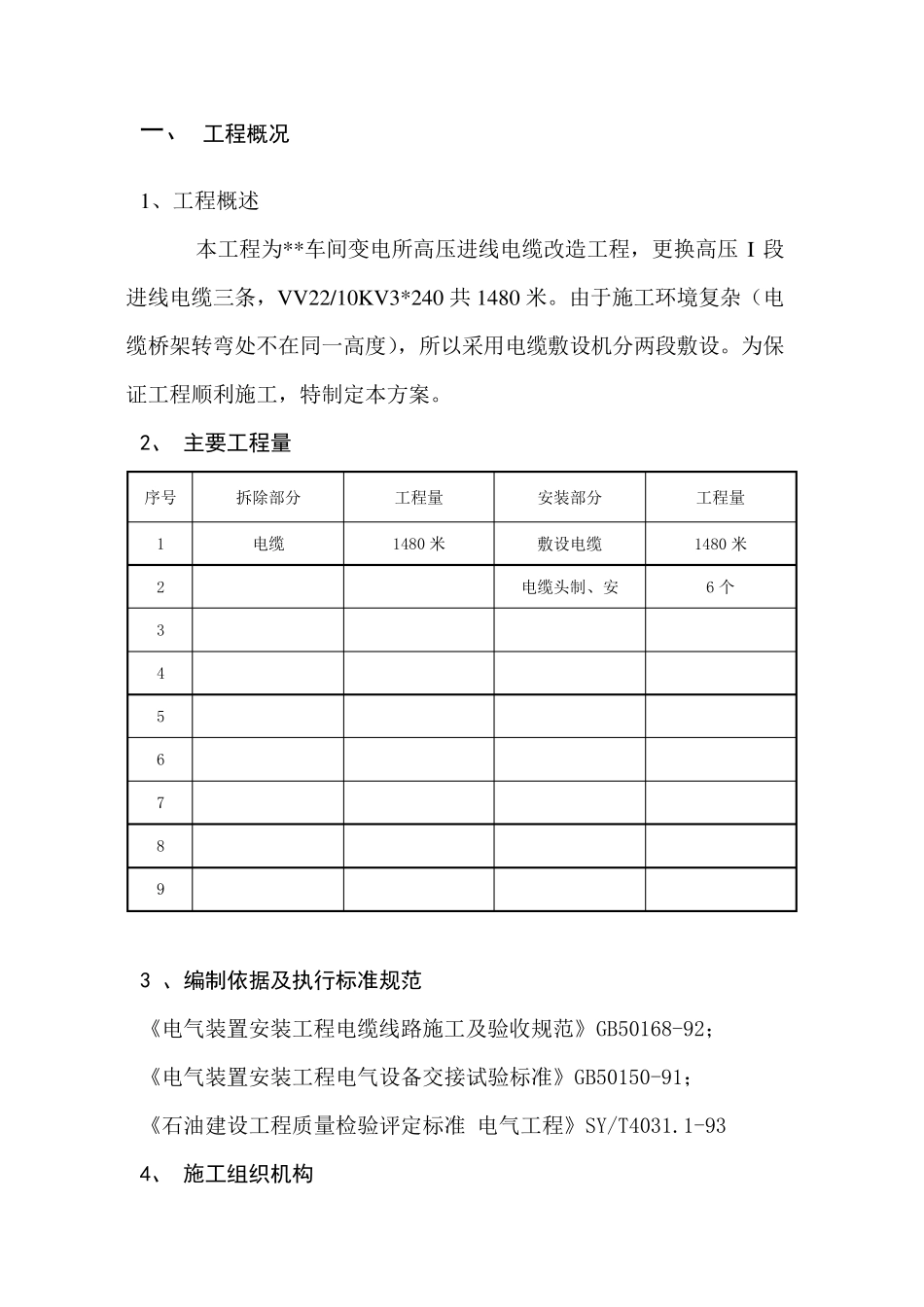

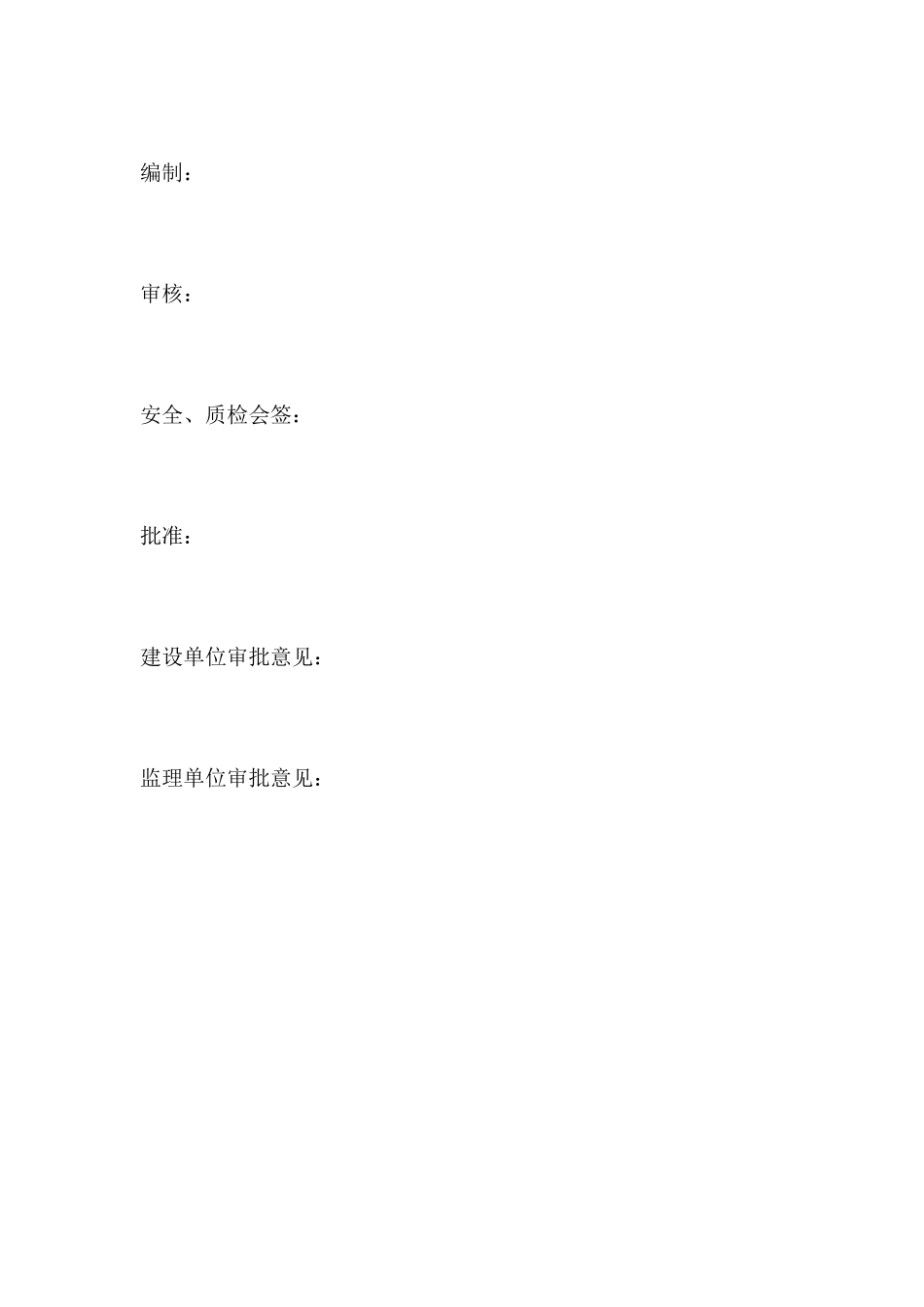

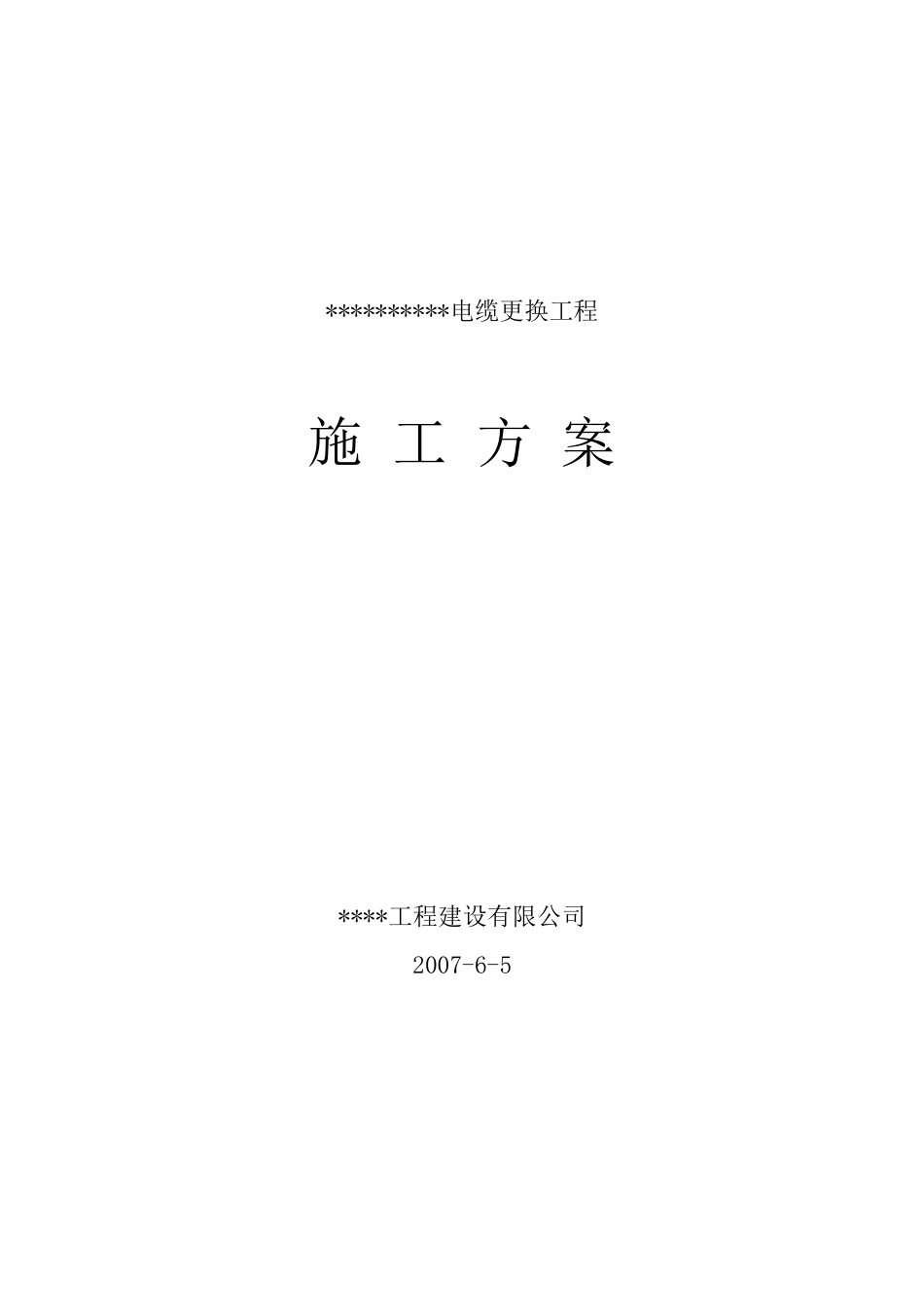

**********电缆更换工程 施 工 方 案 ****工程建设有限公司 2007-6-5 编制: 审核: 安全、质检会签: 批准: 建设单位审批意见: 监理单位审批意见: 一、 工程概况 1、工程概述 本工程为**车间变电所高压进线电缆改造工程,更换高压 I 段进线电缆三条,V V 22/10K V 3*240 共 1480 米。由于施工环境复杂(电缆桥架转弯处不在同一高度),所以采用电缆敷设机分两段敷设。为保证工程顺利施工,特制定本方案。 2、 主要工程量 序号 拆除部分 工程量 安装部分 工程量 1 电缆 1480 米 敷设电缆 1480 米 2 电缆头制、安 6 个 3 4 5 6 7 8 9 3 、编制依据及执行标准规范 《电气装置安装工程电缆线路施工及验收规范》GB50168-92; 《电气装置安装工程电气设备交接试验标准》GB50150-91; 《石油建设工程质量检验评定标准 电气工程》SY/T4031.1-93 4、 施工组织机构 施工组织机构图 5、 施工工期: **变电所进线电缆更换工程 总 工 期 ( 2 0 0 7 年1 0 月1 0 日—2 0 0 7 年1 0 月2 0 日) 7 天 施工负责人 * * * 安全负责人 * * 质量负责人 * * * 材料负责人 * * * * * * * * * * * * * 张* * 王* 徐* * 蒋* * 项目负责人 * * * 二、 质量保证体系 1 、工程质量目标 1.1 质量达到合格工程标准; 1.2 质量、设备事故为零; 1.3 单位工程质量合格率为100%; 1.4 工程建设项目验收、投产一次交工合格率100%; 1.5 顾客意见处理率100%; 1.6 职工持证上岗率为100%。 2、 质量保证体系 质量总负责人 谢** 施工质量负责人 赵* 质检员 邵** 施工班组质量负责人 张* * 施工班组质量负责人 张* * 三、 主要施工方案 1、自总配电所1 1 1 配电柜处沿电缆桥架至乙烯变电所将乙烯1 #进线的三条电缆做好标记。 1 、 电缆在运输装卸过程中,不应使电缆及电缆盘受到损伤。严禁将电缆盘直接由车上推下。 2、 滚动电缆盘时必须顺着电缆盘上的箭头指示或电缆的缠紧方向。 3、 将电缆敷设机从乙烯变电所沿电缆桥架依次摆放到总配北侧桥架拐弯处,每隔 30 米左右放置一个,共放置 15台,分别固定。每一个电缆桥架转弯处放置一个三角滑轮固定好。 4、 电缆敷设前应做检查,外观无损伤、绝缘良好。 5、 在起始点及桥架转弯处放置滑轮,防止损伤电缆。 6、 电缆敷设位置选择在总配后侧桥架转...
